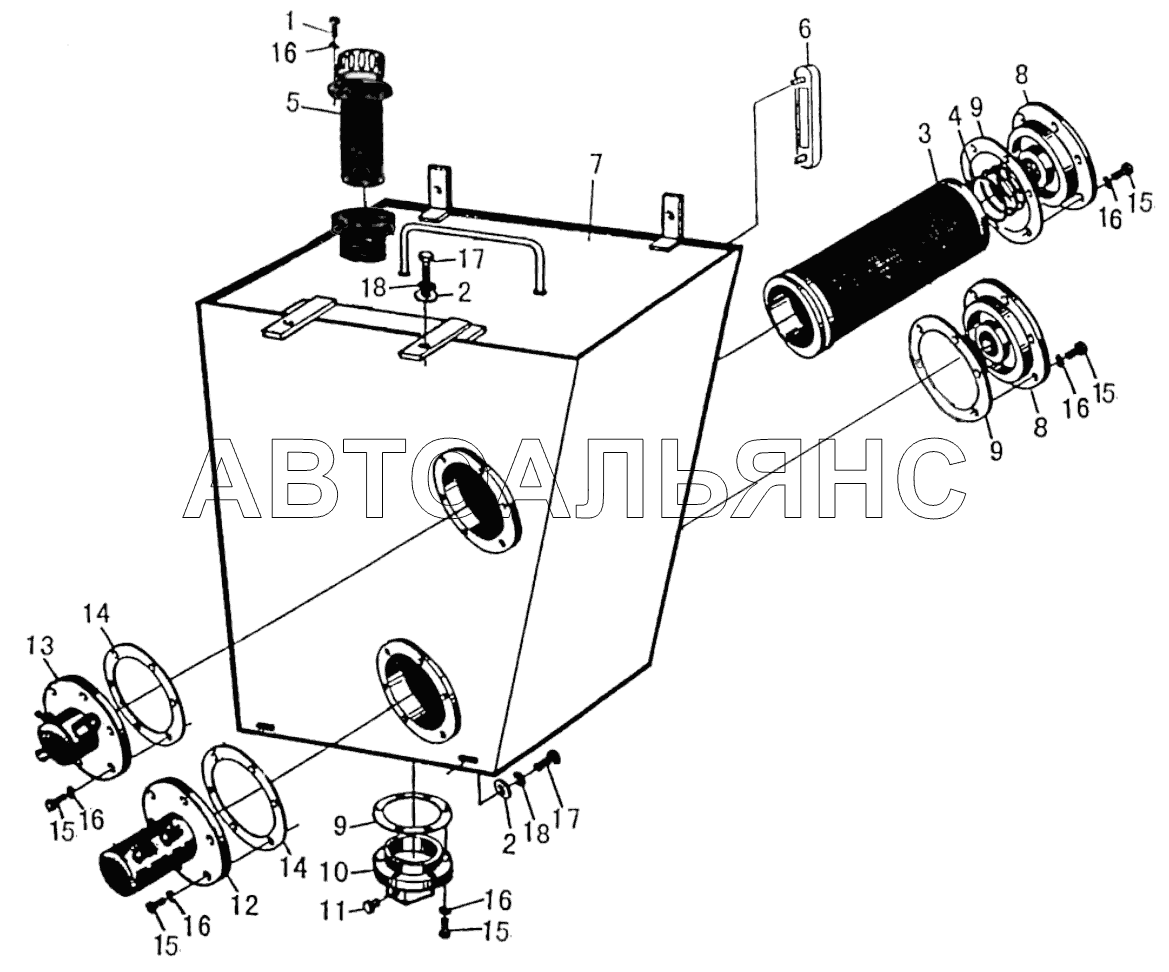

ENGINE OIL TANK ASSEMBLY SEM650B. Каталог 2009г.

FUEL TANK ASSEMBLY SEM650B LEFT SIDE FLOOR ASSEMBLY SEM650B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Engin oil tank assembly

Заводской номер: NZ5B0200010000 Количество на модель:
NZ5B0200010000
1

Номер детали на чертеже:

1

Bolt

Заводской номер: B040910816 Количество на модель: 4
B040910816
4
2

Номер детали на чертеже:

2

Washer

Заводской номер: B060112005 Количество на модель: 4
B060112005
4
3

Номер детали на чертеже:

3

Return oil screen

Заводской номер: W110005640 Количество на модель: 1
W110005640
1
4

Номер детали на чертеже:

4

Spring

Заводской номер: Z320200041 Количество на модель: 1
Z320200041
1
5

Номер детали на чертеже:

5

Oil filler screen

Заводской номер: W380000000A Количество на модель: 1
W380000000A
1
6

Номер детали на чертеже:

6

Oil indicator

Заводской номер: W110021281 Количество на модель: 1
W110021281
1
7

Номер детали на чертеже:

7

Engine oil tank

Заводской номер: Z5B02000100 Количество на модель: 1
Z5B02000100
1
8

Номер детали на чертеже:

8

Screen cover

Заводской номер: Z320200050 Количество на модель: 1
Z320200050
1
9

Номер детали на чертеже:

9

Sealing

Заводской номер: Z320200060 Количество на модель: 2
Z320200060
2
10

Номер детали на чертеже:

10

Cleaning port flange

Заводской номер: Z5A01300400 Количество на модель: 1
Z5A01300400
1
11

Номер детали на чертеже:

11

Thread plug

Заводской номер: Z640060320 Количество на модель: 1
Z640060320
1
12

Номер детали на чертеже:

12

Suction connector assembly

Заводской номер: Z5B02001000 Количество на модель: 1
Z5B02001000
1
13

Номер детали на чертеже:

13

Oil return connector assembly

Заводской номер: Z5A20000600 Количество на модель: 1
Z5A20000600
1
14

Номер детали на чертеже:

14

Sealing spacer

Заводской номер: Z5B02000900 Количество на модель: 2
Z5B02000900
2
15

Номер детали на чертеже:

15

Bolt

Заводской номер: B040910820 Количество на модель: 24
B040910820
24
16

Номер детали на чертеже:

16

Lock washer

Заводской номер: B060110802 Количество на модель: 28
B060110802
28
17

Номер детали на чертеже:

17

Bolt

Заводской номер: B040912030 Количество на модель: 4
B040912030
4
18

Номер детали на чертеже:

18

Washer

Заводской номер: B060412003 Количество на модель: 4
B060412003
4
