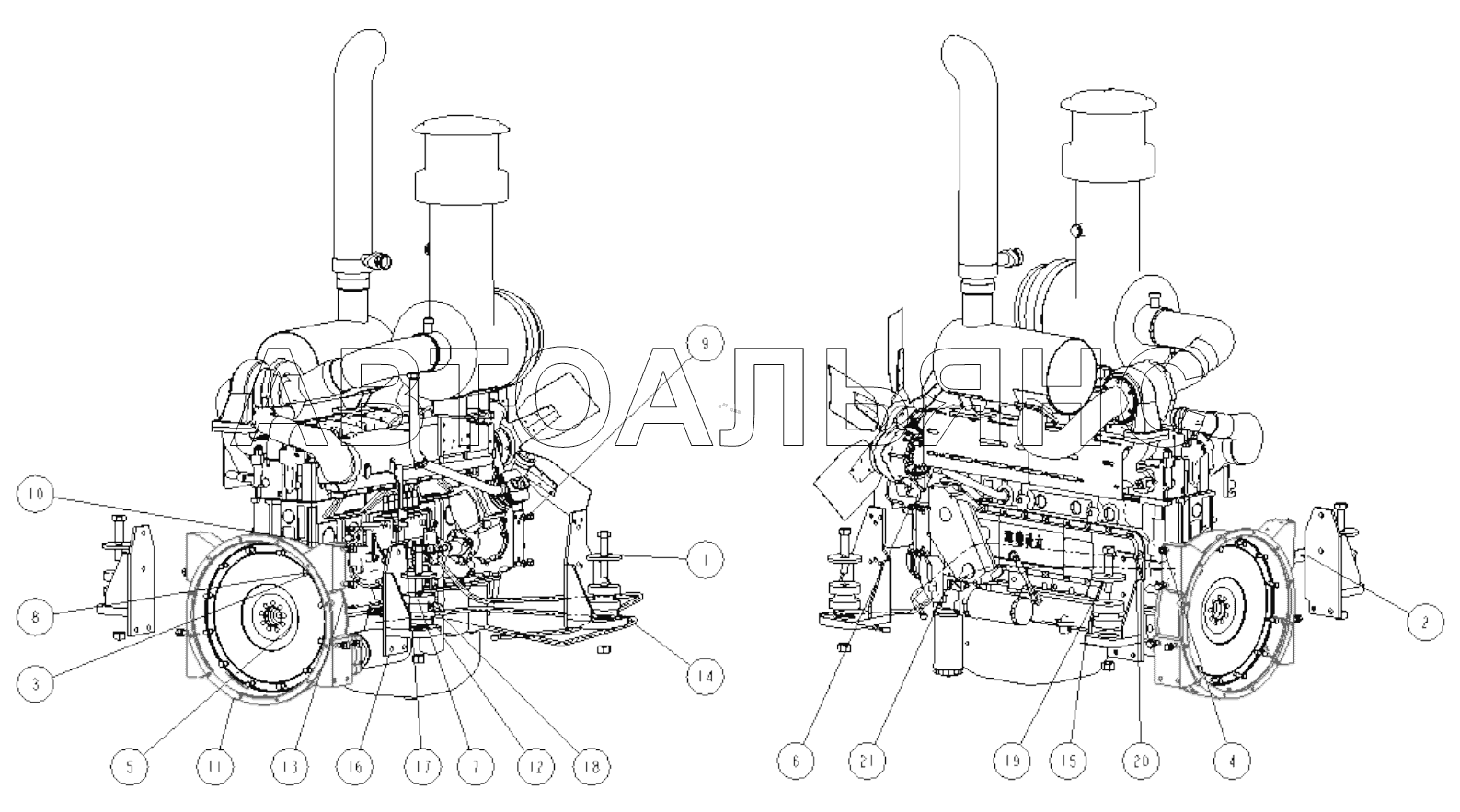

DIESEL ENGINE INSTALLATION (WD615G.220) SEM650B. Каталог 2009г.

ACCELERATOR MECHANISM SEM650B FUEL TANK ASSEMBLY SEM650B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: B040810016 Количество на модель: 4
B040810016
4
2

Номер детали на чертеже:

2

Bolt

Заводской номер: B040910025 Количество на модель: 2
B040910025
2
3

Номер детали на чертеже:

3

Bolt

Заводской номер: B040911040 Количество на модель: 12
B040911040
12
4

Номер детали на чертеже:

4

Bolt

Заводской номер: B040911430 Количество на модель: 8
B040911430
8
5

Номер детали на чертеже:

5

Nut

Заводской номер: B050212419 Количество на модель: 4
B050212419
4
6

Номер детали на чертеже:

6

Nut

Заводской номер: B050331211 Количество на модель: 8
B050331211
8
7

Номер детали на чертеже:

7

Lock washer

Заводской номер: B060110802 Количество на модель: 2
B060110802
2
8

Номер детали на чертеже:

8

Lock washer

Заводской номер: B060111003 Количество на модель: 12
B060111003
12
9

Номер детали на чертеже:

9

Lock washer

Заводской номер: B060111203 Количество на модель: 8
B060111203
8
10

Номер детали на чертеже:

10

Washer

Заводской номер: B060111404 Количество на модель: 8
B060111404
8
11

Номер детали на чертеже:

11

Engine

Заводской номер: W220300000B Количество на модель: 1
W220300000B
1
12

Номер детали на чертеже:

12

Marc_50 mount

Заводской номер: Z5A01402300 Количество на модель: 4
Z5A01402300
4
13

Номер детали на чертеже:

13

Engine rear right bracket

Заводской номер: Z5B01403100 Количество на модель: 1
Z5B01403100
1
14

Номер детали на чертеже:

14

Engine rear left bracket

Заводской номер: Z5B01403500 Количество на модель: 1
Z5B01403500
1
15

Номер детали на чертеже:

15

Engine front right bracket

Заводской номер: Z5B01404100 Количество на модель: 1
Z5B01404100
1
16

Номер детали на чертеже:

16

Engine front left bracket

Заводской номер: Z5B01404500 Количество на модель: 1
Z5B01404500
1
17

Номер детали на чертеже:

17

Fire bracket

Заводской номер: Z5B01405500 Количество на модель: 1
Z5B01405500
1
18

Номер детали на чертеже:

18

Oil bracket

Заводской номер: Z5B01405600 Количество на модель: 1
Z5B01405600
1
19

Номер детали на чертеже:

19

Washer

Заводской номер: Z5A01402800 Количество на модель: 4
Z5A01402800
4
20

Номер детали на чертеже:

20

Fuel return lines

Заводской номер: Z5B01406100 Количество на модель: 1
Z5B01406100
1
21

Номер детали на чертеже:

21

Fuel supply lines

Заводской номер: Z5B01406200 Количество на модель: 1
Z5B01406200
1
