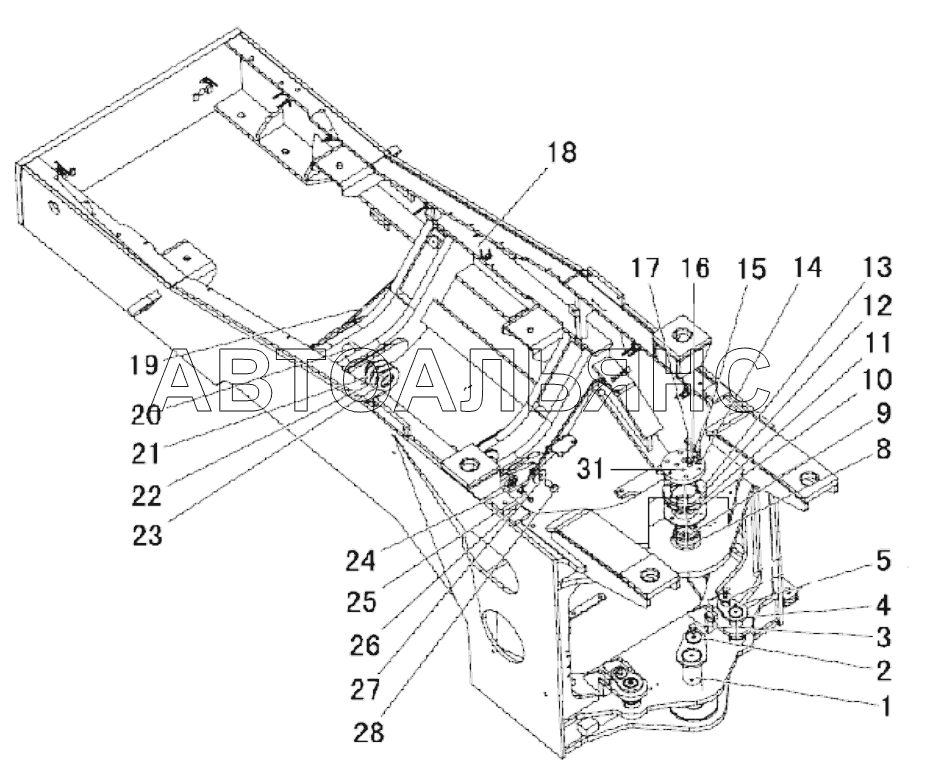

Rear frame SEM639C. Каталог 2011г.

Front lamp frame assembly SEM639C Oscillating frame assembly SEM639C

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hinged pin assembly

Заводской номер: Z320030650 Количество на модель: 1
Z320030650
1
2

Номер детали на чертеже:

2

Washer

Заводской номер: B060411603 Количество на модель: 3
B060411603
3
3

Номер детали на чертеже:

3

Bolt

Заводской номер: B040911630 Количество на модель: 3
B040911630
3
4

Номер детали на чертеже:

4

Pin assembly

Заводской номер: Z3B00302800 Количество на модель: 2
Z3B00302800
2
5

Номер детали на чертеже:

5

Oil cup

Заводской номер: B150101000 Количество на модель: 5
B150101000
5
8

Номер детали на чертеже:

8

Lower spacer

Заводской номер: Z3B00303000 Количество на модель: 1
Z3B00303000
1
9

Номер детали на чертеже:

9

Hinged pin assembly

Заводской номер: Z3B00303100 Количество на модель: 1
Z3B00303100
1
10

Номер детали на чертеже:

10

Upper spacer

Заводской номер: Z3B00303200 Количество на модель: 1
Z3B00303200
1
11

Номер детали на чертеже:

11

Adjustment shim

Заводской номер: Z3B00303400 Количество на модель: 4
Z3B00303400
4
12

Номер детали на чертеже:

12

Adjustment shim

Заводской номер: Z3B00303500 Количество на модель: 2
Z3B00303500
2
13

Номер детали на чертеже:

13

Adjustment shim

Заводской номер: Z3B00303600 Количество на модель: 2
Z3B00303600
2
14

Номер детали на чертеже:

14

Washer

Заводской номер: B060411002 Количество на модель: 6
B060411002
6
15

Номер детали на чертеже:

15

Bolt

Заводской номер: B040911045 Количество на модель: 6
B040911045
6
16

Номер детали на чертеже:

16

Washer

Заводской номер: B060412404 Количество на модель: 4
B060412404
4
17

Номер детали на чертеже:

17

Bolt

Заводской номер: B040862490 Количество на модель: 4
B040862490
4
18

Номер детали на чертеже:

18

Rear frame assembly

Заводской номер: Z3B00300100 Количество на модель: 1
Z3B00300100
1
19

Номер детали на чертеже:

19

Lubricating line

Заводской номер: Z320030700 Количество на модель: 1
Z320030700
1
20

Номер детали на чертеже:

20

Oscillate frame pin

Заводской номер: Z320030790 Количество на модель: 2
Z320030790
2
21

Номер детали на чертеже:

21

Adjustment shim

Заводской номер: Z310210030 Количество на модель: 2
Z310210030
2
22

Номер детали на чертеже:

22

Trimmed gasket

Заводской номер: Z310210040 Количество на модель: 2
Z310210040
2
23

Номер детали на чертеже:

23

Trimmed gasket

Заводской номер: Z310210050 Количество на модель: 2
Z310210050
2
24

Номер детали на чертеже:

24

Lubricating lineII

Заводской номер: Z320030750 Количество на модель: 1
Z320030750
1
25

Номер детали на чертеже:

25

Washer

Заводской номер: B060811002 Количество на модель: 8
B060811002
8
26

Номер детали на чертеже:

26

Bolt

Заводской номер: B041200002 Количество на модель: 4
B041200002
4
27

Номер детали на чертеже:

27

Washer

Заводской номер: B060411203 Количество на модель: 4
B060411203
4
28

Номер детали на чертеже:

28

Bolt

Заводской номер: B040911230 Количество на модель: 4
B040911230
4
31

Номер детали на чертеже:

31

Pin mandrelPlate

Заводской номер: Z3B00303300 Количество на модель: 1
Z3B00303300
1
