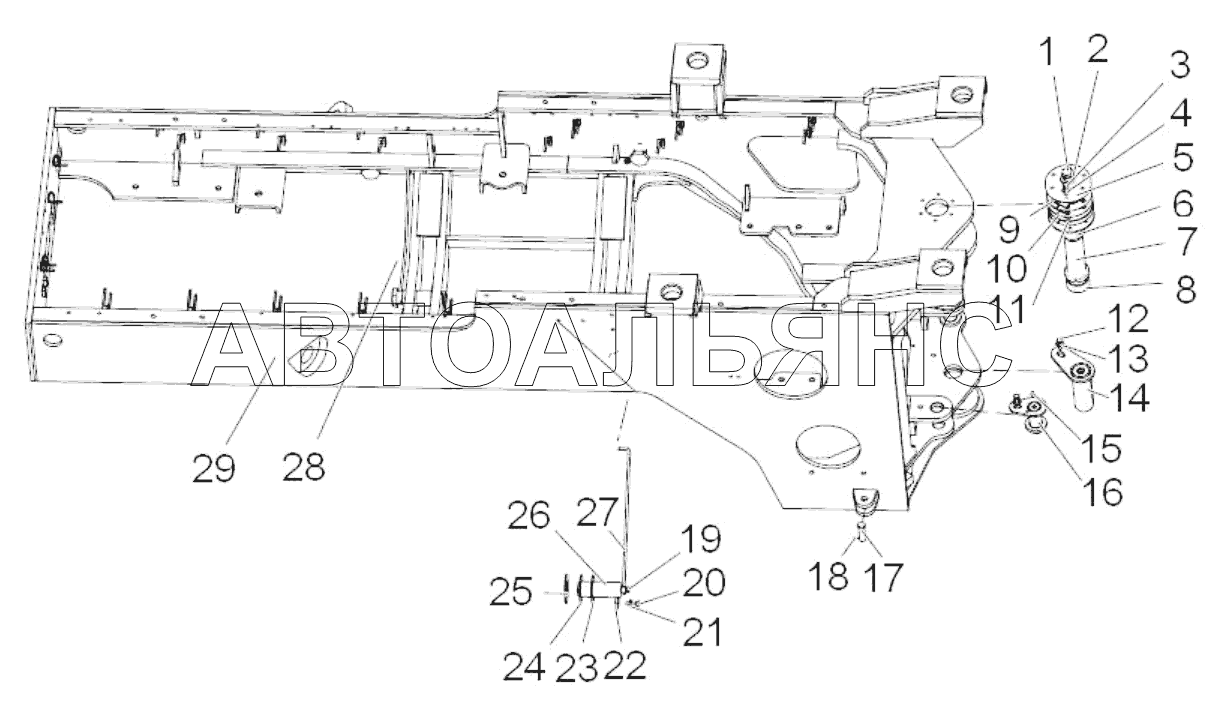

Rear frame assembly Z3B00300000 SEM639B. Каталог 2013г.

Front frame assembly Z3B00200000 SEM639B Swing frame assembly Z3B01500000 SEM639B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Rear frame assembly

Заводской номер: Z3B00300000 Количество на модель:
Z3B00300000
1

Номер детали на чертеже:

1

Bolt

Заводской номер: B040862490 Количество на модель: 1
B040862490
1
2

Номер детали на чертеже:

2

Washer

Заводской номер: B060412404 Количество на модель: 1
B060412404
1
3

Номер детали на чертеже:

3

Bolt

Заводской номер: B040911045 Количество на модель: 6
B040911045
6
4

Номер детали на чертеже:

4

Washer

Заводской номер: B060411002 Количество на модель: 6
B060411002
6
5

Номер детали на чертеже:

5

Pin mandrelPlate

Заводской номер: Z3B00303300 Количество на модель: 1
Z3B00303300
1
6

Номер детали на чертеже:

6

Upper spacer

Заводской номер: Z3B00303200 Количество на модель: 1
Z3B00303200
1
7

Номер детали на чертеже:

7

Hinged pin assembly

Заводской номер: Z3B00303100 Количество на модель: 1
Z3B00303100
1
8

Номер детали на чертеже:

8

Lower spacer

Заводской номер: Z3B00303000 Количество на модель: 1
Z3B00303000
1
9

Номер детали на чертеже:

9

Adjustment shim

Заводской номер: Z3B00303400 Количество на модель: 4
Z3B00303400
4
10

Номер детали на чертеже:

10

Adjustment shim

Заводской номер: Z3B00303500 Количество на модель: 2
Z3B00303500
2
11

Номер детали на чертеже:

11

Adjustment shim

Заводской номер: Z3B00303600 Количество на модель: 2
Z3B00303600
2
12

Номер детали на чертеже:

12

Bolt

Заводской номер: B040911630 Количество на модель: 3
B040911630
3
13

Номер детали на чертеже:

13

Washer

Заводской номер: B060411603 Количество на модель: 3
B060411603
3
14

Номер детали на чертеже:

14

Hinged pin assembly

Заводской номер: Z320030650 Количество на модель: 1
Z320030650
1
15

Номер детали на чертеже:

15

Oil cup

Заводской номер: B150101000 Количество на модель: 4
B150101000
4
16

Номер детали на чертеже:

16

Pin assembly

Заводской номер: Z3B00302800 Количество на модель: 2
Z3B00302800
2
17

Номер детали на чертеже:

17

Pin

Заводской номер: Z310020020 Количество на модель: 1
Z310020020
1
18

Номер детали на чертеже:

18

Pin

Заводской номер: B080210016 Количество на модель: 1
B080210016
1
19

Номер детали на чертеже:

19

Bolt

Заводской номер: B041200002 Количество на модель: 4
B041200002
4
20

Номер детали на чертеже:

20

Bolt

Заводской номер: B040911230 Количество на модель: 1
B040911230
1
21

Номер детали на чертеже:

21

Washer

Заводской номер: B060411203 Количество на модель: 1
B060411203
1
22

Номер детали на чертеже:

22

Shaft positioning plate

Заводской номер: Z310010030 Количество на модель: 6
Z310010030
6
23

Номер детали на чертеже:

23

Adjustment shim

Заводской номер: Z310210030 Количество на модель: 6
Z310210030
6
24

Номер детали на чертеже:

24

Trimmed gasket

Заводской номер: Z310210040 Количество на модель: 1
Z310210040
1
25

Номер детали на чертеже:

25

Trimmed gasket

Заводской номер: Z310210050 Количество на модель: 1
Z310210050
1
26

Номер детали на чертеже:

26

Oscillate frame pin

Заводской номер: Z320030790 Количество на модель: 1
Z320030790
1
27

Номер детали на чертеже:

27

Lubricating line

Заводской номер: Z320030700 Количество на модель: 1
Z320030700
1
28

Номер детали на чертеже:

28

Lubricating lineII

Заводской номер: Z320030750 Количество на модель: 4
Z320030750
4
29

Номер детали на чертеже:

29

Rear frame assembly

Заводской номер: Z3B00300100 Количество на модель: 2
Z3B00300100
2
