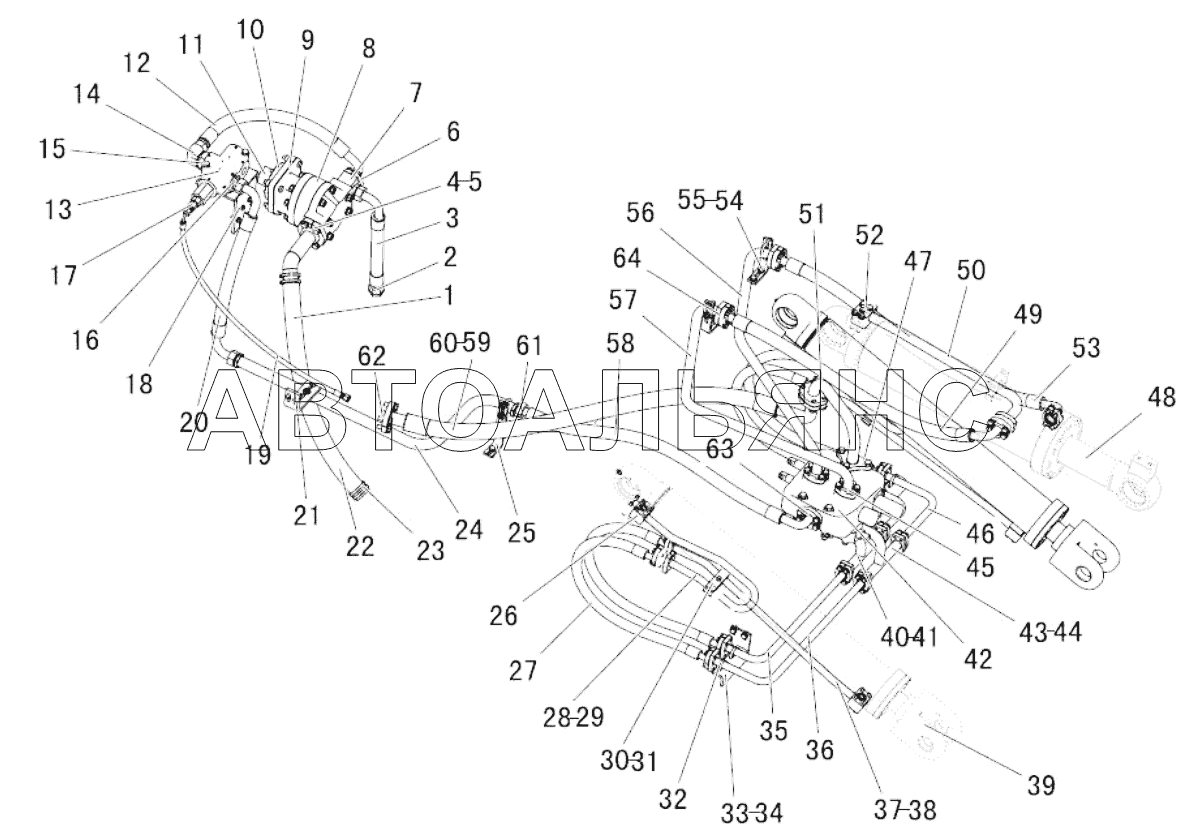

Working device hydraulic system Z3B20000000 SEM639B. Каталог 2013г.

Pilot hydraulic system Z3B251000 SEM639B Bucket cylinder W050400001B SEM639B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Working device hydraulic system

Заводской номер: Z3B20000000 Количество на модель:
Z3B20000000

Номер детали на чертеже:

Washer

Заводской номер: B060460802 Количество на модель: 112
B060460802
112

Номер детали на чертеже:

Nut

Заводской номер: B050331008 Количество на модель: 1
B050331008
1

Номер детали на чертеже:

Nut

Заводской номер: B050330807 Количество на модель: 16
B050330807
16

Номер детали на чертеже:

Bolt

Заводской номер: B040911020 Количество на модель: 14
B040911020
14

Номер детали на чертеже:

Bolt

Заводской номер: B040911025 Количество на модель: 2
B040911025
2

Номер детали на чертеже:

Bolt

Заводской номер: B040911030 Количество на модель: 50
B040911030
50

Номер детали на чертеже:

Bolt

Заводской номер: B040811065 Количество на модель: 4
B040811065
4

Номер детали на чертеже:

Bolt

Заводской номер: B040910825 Количество на модель: 6
B040910825
6

Номер детали на чертеже:

Bole

Заводской номер: B040910830 Количество на модель: 72
B040910830
72

Номер детали на чертеже:

Bolt

Заводской номер: B040810855 Количество на модель: 16
B040810855
16

Номер детали на чертеже:

Bolt

Заводской номер: B040811255 Количество на модель: 4
B040811255
4

Номер детали на чертеже:

Washer

Заводской номер: B060330802 Количество на модель: 4
B060330802
4

Номер детали на чертеже:

Washer

Заводской номер: B060461002 Количество на модель: 71
B060461002
71

Номер детали на чертеже:

Bolt

Заводской номер: B040811080 Количество на модель: 4
B040811080
4
1

Номер детали на чертеже:

1

Oil input connector

Заводской номер: Z3B20004300 Количество на модель: 1
Z3B20004300
1
2

Номер детали на чертеже:

2

Plug

Заводской номер: W42000297 Количество на модель: 1
W42000297
1
3

Номер детали на чертеже:

3

Pressure hose assembly

Заводской номер: Z5B019017 Количество на модель: 1
Z5B019017
1
4

Номер детали на чертеже:

4

Split flange

Заводской номер: W150000290A Количество на модель: 1
W150000290A
1
4

Номер детали на чертеже:

4

O-ring

Заводской номер: B160130560 Количество на модель: 1
B160130560
1
5

Номер детали на чертеже:

5

Bolt

Заводской номер: B040911235 Количество на модель: 18
B040911235
18
6

Номер детали на чертеже:

6

Split flange

Заводской номер: Z520180060 Количество на модель: 1
Z520180060
1
6

Номер детали на чертеже:

6

Screw

Заводской номер: B010410825 Количество на модель: 6
B010410825
6
7

Номер детали на чертеже:

7

Oil block assembly

Заводской номер: W42101000 Количество на модель: 1
W42101000
1
7

Номер детали на чертеже:

7

O-ring

Заводской номер: B160130375 Количество на модель: 1
B160130375
1
8

Номер детали на чертеже:

8

Implement cylinder

Заводской номер: W066900000B Количество на модель: 1
W066900000B
1
9

Номер детали на чертеже:

9

Pump Joint plate

Заводской номер: Z3B20010300 Количество на модель: 1
Z3B20010300
1
9

Номер детали на чертеже:

9

Gasket

Заводской номер: Z5A20202700 Количество на модель: 1
Z5A20202700
1
10

Номер детали на чертеже:

10

Washer

Заводской номер: Z310260030 Количество на модель: 1
Z310260030
1
11

Номер детали на чертеже:

11

Oil pump connecting sleeve

Заводской номер: Z3B20000100 Количество на модель: 1
Z3B20000100
1
12

Номер детали на чертеже:

12

Oil output pipe

Заводской номер: Z3B20016000 Количество на модель: 1
Z3B20016000
1
13

Номер детали на чертеже:

13

Priority valve

Заводской номер: W270500000B Количество на модель: 1
W270500000B
1
14

Номер детали на чертеже:

14

Fitting

Заводской номер: W272400000A Количество на модель: 1
W272400000A
1
15

Номер детали на чертеже:

15

Nut

Заводской номер: B050331211 Количество на модель: 10
B050331211
10
15

Номер детали на чертеже:

15

Washer

Заводской номер: B060461203 Количество на модель: 24
B060461203
24
15

Номер детали на чертеже:

15

Bolt

Заводской номер: B040810010 Количество на модель: 2
B040810010
2
16

Номер детали на чертеже:

16

Fitting

Заводской номер: W272200000A Количество на модель: 1
W272200000A
1
17

Номер детали на чертеже:

17

Adapter

Заводской номер: Z5A20101000 Количество на модель: 1
Z5A20101000
1
17

Номер детали на чертеже:

17

O-ring

Заводской номер: B160120090 Количество на модель: 1
B160120090
1
18

Номер детали на чертеже:

18

Fixing bracket assembly

Заводской номер: Z3B20020000 Количество на модель: 1
Z3B20020000
1
19

Номер детали на чертеже:

19

Pilot hose

Заводской номер: Z3B20003800 Количество на модель: 1
Z3B20003800
1
20

Номер детали на чертеже:

20

Hose assembly

Заводской номер: Z3B20003500 Количество на модель: 1
Z3B20003500
1
21

Номер детали на чертеже:

21

Bracket

Заводской номер: Z3B20028000 Количество на модель: 1
Z3B20028000
1
22

Номер детали на чертеже:

22

Lower pressure hose

Заводской номер: Z320190080 Количество на модель: 1
Z320190080
1
23

Номер детали на чертеже:

23

Clip

Заводской номер: B190120600 Количество на модель: 4
B190120600
4
24

Номер детали на чертеже:

24

Implement valve Pipe

Заводской номер: Z3B20004600 Количество на модель: 1
Z3B20004600
1
25

Номер детали на чертеже:

25

Retaining plate

Заводской номер: Z3A20005200 Количество на модель: 1
Z3A20005200
1
26

Номер детали на чертеже:

26

O-ring

Заводской номер: B160130236 Количество на модель: 4
B160130236
4
27

Номер детали на чертеже:

27

Lift cylinderhigh pressure oil pipe

Заводской номер: Z3A20006700 Количество на модель: 4
Z3A20006700
4
28

Номер детали на чертеже:

28

Right Lift cylinder Pipe

Заводской номер: Z3B20008800 Количество на модель: 1
Z3B20008800
1
29

Номер детали на чертеже:

29

left Lift cylinder Pipe

Заводской номер: Z3B20008700 Количество на модель: 1
Z3B20008700
1
30

Номер детали на чертеже:

30

Pipe clamp

Заводской номер: Z320190040 Количество на модель: 2
Z320190040
2
31

Номер детали на чертеже:

31

Hose clip fixed plate

Заводской номер: Z320190030 Количество на модель: 2
Z320190030
2
32

Номер детали на чертеже:

32

U bolt

Заводской номер: Z3B20025000 Количество на модель: 4
Z3B20025000
4
33

Номер детали на чертеже:

33

Right Pipe clampbracket

Заводской номер: Z320020850 Количество на модель: 1
Z320020850
1
34

Номер детали на чертеже:

34

left Pipe clampBracket

Заводской номер: Z320020830 Количество на модель: 1
Z320020830
1
35

Номер детали на чертеже:

35

Connector

Заводской номер: Z3B20008500 Количество на модель: 1
Z3B20008500
1
36

Номер детали на чертеже:

36

Connector

Заводской номер: Z3B20008200 Количество на модель: 1
Z3B20008200
1
37

Номер детали на чертеже:

37

Right Lift cylinder Pipe

Заводской номер: Z3B20014000 Количество на модель: 1
Z3B20014000
1
38

Номер детали на чертеже:

38

Lift cylinder Pipe

Заводской номер: Z3B20008900 Количество на модель: 1
Z3B20008900
1
39

Номер детали на чертеже:

39

Oil cup

Заводской номер: B150101000 Количество на модель: 2
B150101000
2
39

Номер детали на чертеже:

39

Lift cylinder

Заводской номер: W050500002 Количество на модель: 2
W050500002
2
40

Номер детали на чертеже:

40

Connector

Заводской номер: Z3B200330 Количество на модель: 1
Z3B200330
1
41

Номер детали на чертеже:

41

Connector

Заводской номер: Z3B20008300 Количество на модель: 1
Z3B20008300
1
42

Номер детали на чертеже:

42

Safty valve

Заводской номер: W42055001 Количество на модель: 1
W42055001
1
42

Номер детали на чертеже:

42

Safty valve

Заводской номер: W42055002 Количество на модель: 1
W42055002
1
42

Номер детали на чертеже:

42

Implement dispensing valve

Заводской номер: W42055000 Количество на модель: 1
W42055000
1
42

Номер детали на чертеже:

42

Safty valve

Заводской номер: W42055003 Количество на модель: 1
W42055003
1
43

Номер детали на чертеже:

43

Connector

Заводской номер: Z3B200334 Количество на модель: 1
Z3B200334
1
44

Номер детали на чертеже:

44

O-ring

Заводской номер: B160130224 Количество на модель: 4
B160130224
4
45

Номер детали на чертеже:

45

Split flange

Заводской номер: Z610200060 Количество на модель: 10
Z610200060
10
45

Номер детали на чертеже:

45

O-ring

Заводской номер: B160130329 Количество на модель: 4
B160130329
4
46

Номер детали на чертеже:

46

Connector

Заводской номер: Z3B20008400 Количество на модель: 1
Z3B20008400
1
47

Номер детали на чертеже:

47

Implement valve Bolt

Заводской номер: Z310100010 Количество на модель: 2
Z310100010
2
47

Номер детали на чертеже:

47

Valve fixing bolt

Заводской номер: Z310100110 Количество на модель: 2
Z310100110
2
48

Номер детали на чертеже:

48

Tilt cylinder

Заводской номер: W050400001B Количество на модель: 1
W050400001B
1
49

Номер детали на чертеже:

49

High pressure hoseassembly

Заводской номер: Z3B20006900 Количество на модель: 1
Z3B20006900
1
50

Номер детали на чертеже:

50

Fitting AS

Заводской номер: Z3B20008600 Количество на модель: 1
Z3B20008600
1
51

Номер детали на чертеже:

51

Oil back joint assembly

Заводской номер: Z3B200327 Количество на модель: 1
Z3B200327
1
52

Номер детали на чертеже:

52

O-ring

Заводской номер: B160130280 Количество на модель: 1
B160130280
1
52

Номер детали на чертеже:

52

Pressure tap

Заводской номер: W152200000 Количество на модель: 1
W152200000
1
53

Номер детали на чертеже:

53

High pressure hose ass.

Заводской номер: Z3B20007100 Количество на модель: 1
Z3B20007100
1
54

Номер детали на чертеже:

54

Retaining plate

Заводской номер: Z3B20032400 Количество на модель: 2
Z3B20032400
2
55

Номер детали на чертеже:

55

U bolt

Заводской номер: Z5B01900900 Количество на модель: 2
Z5B01900900
2
56

Номер детали на чертеже:

56

Pipe assembly

Заводской номер: Z3B200340 Количество на модель: 1
Z3B200340
1
57

Номер детали на чертеже:

57

Pipe AS

Заводской номер: Z3B200343 Количество на модель: 1
Z3B200343
1
58

Номер детали на чертеже:

58

High pressure hose as.

Заводской номер: Z3B200346 Количество на модель: 1
Z3B200346
1
59

Номер детали на чертеже:

59

Of implement valve

Заводской номер: Z3A20006400 Количество на модель: 1
Z3A20006400
1
60

Номер детали на чертеже:

60

O ring

Заводской номер: B160130425 Количество на модель: 1
B160130425
1
61

Номер детали на чертеже:

61

U bolt

Заводской номер: Z3B20024000 Количество на модель: 4
Z3B20024000
4
62

Номер детали на чертеже:

62

Split flange

Заводской номер: Z610200090 Количество на модель: 2
Z610200090
2
63

Номер детали на чертеже:

63

Split flange

Заводской номер: Z610200080 Количество на модель: 1
Z610200080
1
64

Номер детали на чертеже:

64

Split flange

Заводской номер: Z610200100 Количество на модель: 18
Z610200100
18
Pilot hydraulic system Z3B251000 SEM639B Bucket cylinder W050400001B SEM639B
Вернуться в раздел каталога
