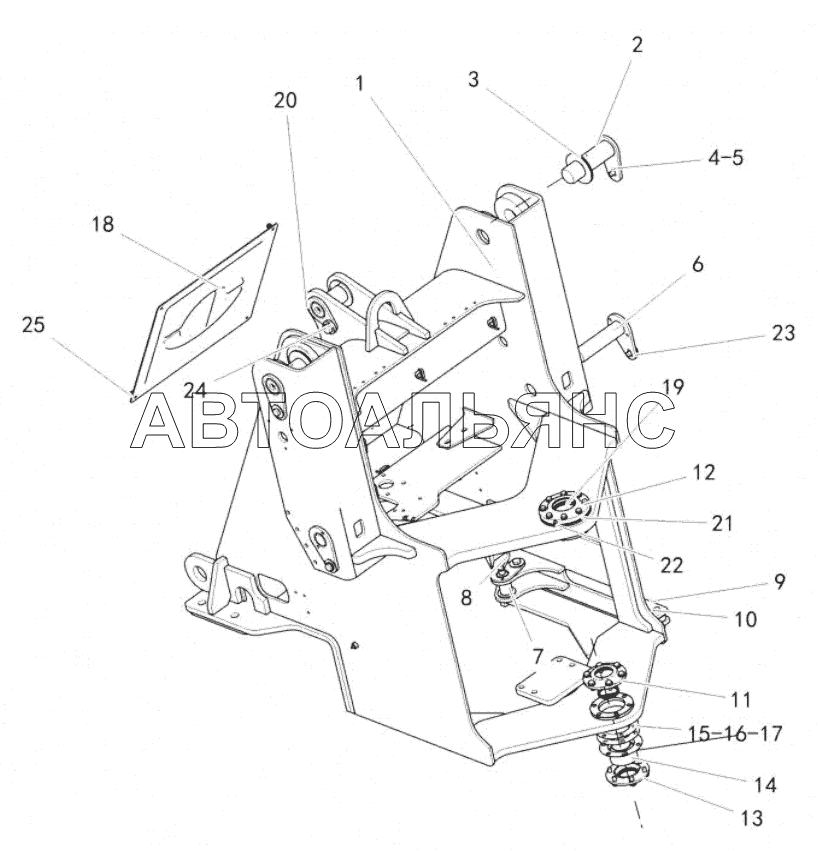

Front frame SEM636D. Каталог 2016г.

Staff guage SEM636D Front fender SEM636D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Front frame

Заводской номер: Z3B00200100 Количество на модель: 1
Z3B00200100
1
2

Номер детали на чертеже:

2

Pin assembly

Заводской номер: Z320020660 Количество на модель: 2
Z320020660
2
3

Номер детали на чертеже:

3

Adjustment shim

Заводской номер: Z310010070 Количество на модель: 4
Z310010070
4
3

Номер детали на чертеже:

3

Adjustment shim

Заводской номер: Z310010110 Количество на модель: 4
Z310010110
4
3

Номер детали на чертеже:

3

Adjustment shim

Заводской номер: Z310010120 Количество на модель: 2
Z310010120
2
4

Номер детали на чертеже:

4

Washer

Заводской номер: B060331602 Количество на модель: 6
B060331602
6
5

Номер детали на чертеже:

5

Bolt

Заводской номер: B040911225 Количество на модель: 12
B040911225
12
6

Номер детали на чертеже:

6

Pin assembly

Заводской номер: Z320020691 Количество на модель: 2
Z320020691
2
7

Номер детали на чертеже:

7

Pin assembly

Заводской номер: Z3B00202900 Количество на модель: 2
Z3B00202900
2
8

Номер детали на чертеже:

8

Lubricating line

Заводской номер: Z320020730 Количество на модель: 2
Z320020730
2
9

Номер детали на чертеже:

9

Split pin

Заводской номер: B080210890 Количество на модель: 1
B080210890
1
9

Номер детали на чертеже:

9

Locking rod

Заводской номер: Z3B002033 Количество на модель: 1
Z3B002033
1
10

Номер детали на чертеже:

10

Pin

Заводской номер: Z310020020 Количество на модель: 1
Z310020020
1
10

Номер детали на чертеже:

10

Pin

Заводской номер: B080210016 Количество на модель: 1
B080210016
1
11

Номер детали на чертеже:

11

Bearing cover

Заводской номер: Z3D405005 Количество на модель: 1
Z3D405005
1
12

Номер детали на чертеже:

12

Upper bearing cover

Заводской номер: Z3B00202000 Количество на модель: 1
Z3B00202000
1
13

Номер детали на чертеже:

13

Bearing cover

Заводской номер: Z3D405004 Количество на модель: 1
Z3D405004
1
13

Номер детали на чертеже:

13

Oil seal

Заводской номер: B160420006 Количество на модель: 2
B160420006
2
14

Номер детали на чертеже:

14

Joint bearing

Заводской номер: B120526044 Количество на модель: 1
B120526044
1
15

Номер детали на чертеже:

15

Adjusting shim

Заводской номер: Z310390020 Количество на модель: 2
Z310390020
2
16

Номер детали на чертеже:

16

Trimmed gasket

Заводской номер: Z310390100 Количество на модель: 2
Z310390100
2
17

Номер детали на чертеже:

17

Trimmed gasket

Заводской номер: Z310390120 Количество на модель: 2
Z310390120
2
17

Номер детали на чертеже:

17

Trimmed gasket

Заводской номер: Z310390110 Количество на модель: 2
Z310390110
2
18

Номер детали на чертеже:

18

Cover plate

Заводской номер: Z310020481 Количество на модель: 1
Z310020481
1
19

Номер детали на чертеже:

19

Bearing

Заводской номер: B120406028 Количество на модель: 2
B120406028
2
20

Номер детали на чертеже:

20

Pin assembly

Заводской номер: Z310020640 Количество на модель: 1
Z310020640
1
21

Номер детали на чертеже:

21

adjustment shim

Заводской номер: Z3B00202200 Количество на модель: 2
Z3B00202200
2
21

Номер детали на чертеже:

21

adjustment shim

Заводской номер: Z3B00202100 Количество на модель: 5
Z3B00202100
5
21

Номер детали на чертеже:

21

Skeleton type oil seal

Заводской номер: B160410010 Количество на модель: 2
B160410010
2
22

Номер детали на чертеже:

22

Oil cup

Заводской номер: B150101000 Количество на модель: 6
B150101000
6
23

Номер детали на чертеже:

23

Bolt

Заводской номер: B040911625 Количество на модель: 6
B040911625
6
23

Номер детали на чертеже:

23

Washer

Заводской номер: B060461603 Количество на модель: 2
B060461603
2
24

Номер детали на чертеже:

24

Bolt

Заводской номер: B040912040 Количество на модель: 1
B040912040
1
25

Номер детали на чертеже:

25

Bolt

Заводской номер: B040910816 Количество на модель: 4
B040910816
4
25

Номер детали на чертеже:

25

Washer

Заводской номер: B060410802 Количество на модель: 4
B060410802
4
