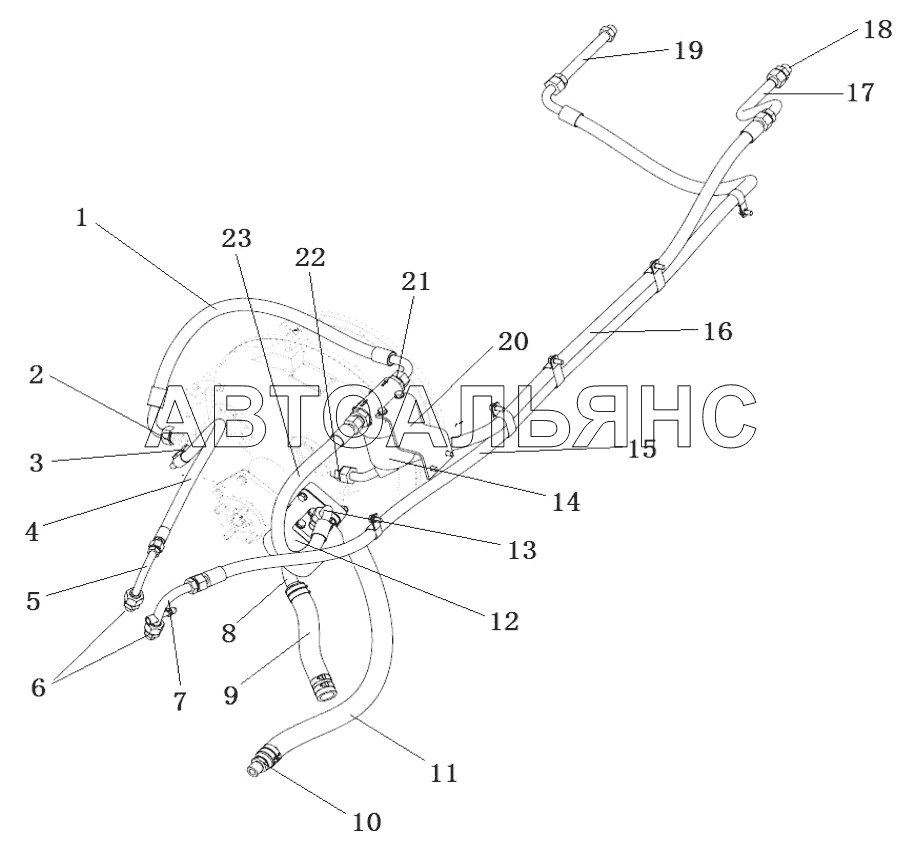

Transmission hydraulic system SEM636D. Каталог 2016г.

Air-tank assembly SEM636D Steering hydraulic system SEM636D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

High pressure hose ass.

Заводской номер: Z3B01701200 Количество на модель: 1.0
Z3B01701200
1.0
2

Номер детали на чертеже:

2

Adapter of gear box

Заводской номер: Z5A01703800 Количество на модель: 1.0
Z5A01703800
1.0
3

Номер детали на чертеже:

3

Fitting

Заводской номер: Z320170051 Количество на модель: 1.0
Z320170051
1.0
4

Номер детали на чертеже:

4

Pressure hose assembly

Заводской номер: Z3A01702100 Количество на модель: 1.0
Z3A01702100
1.0
5

Номер детали на чертеже:

5

Connect

Заводской номер: Z3A01701800 Количество на модель: 1.0
Z3A01701800
1.0
6

Номер детали на чертеже:

6

Connect

Заводской номер: Z3A01702000 Количество на модель: 2.0
Z3A01702000
2.0
6

Номер детали на чертеже:

6

O-ring

Заводской номер: B160120236 Количество на модель: 2.0
B160120236
2.0
7

Номер детали на чертеже:

7

oil return joint

Заводской номер: Z3A01701700 Количество на модель: 1.0
Z3A01701700
1.0
8

Номер детали на чертеже:

8

CB32 pump inlet assembly

Заводской номер: Z3A01700100 Количество на модель: 1.0
Z3A01700100
1.0
9

Номер детали на чертеже:

9

Lower pressure hose

Заводской номер: Z320720030 Количество на модель: 1.0
Z320720030
1.0
10

Номер детали на чертеже:

10

Connection joint

Заводской номер: Z330170020 Количество на модель: 1.0
Z330170020
1.0
11

Номер детали на чертеже:

11

Hose adapter

Заводской номер: Z310280101 Количество на модель: 1.0
Z310280101
1.0
11

Номер детали на чертеже:

11

Lower pressure hose

Заводской номер: Z510260070 Количество на модель: 1.0
Z510260070
1.0
12

Номер детали на чертеже:

12

Washer

Заводской номер: Z310260030 Количество на модель: 1.0
Z310260030
1.0
12

Номер детали на чертеже:

12

Gear pump

Заводской номер: W060400000 Количество на модель: 1.0
W060400000
1.0
12

Номер детали на чертеже:

12

Ring

Заводской номер: B070212501 Количество на модель: 1.0
B070212501
1.0
13

Номер детали на чертеже:

13

Pump Fitting

Заводской номер: Z3B01701100 Количество на модель: 1.0
Z3B01701100
1.0
13

Номер детали на чертеже:

13

O-ring

Заводской номер: B160130375 Количество на модель: 2.0
B160130375
2.0
14

Номер детали на чертеже:

14

Oil filter

Заводской номер: W154200000A Количество на модель: 1.0
W154200000A
1.0
14

Номер детали на чертеже:

14

Filter

Заводской номер: W154200010A Количество на модель: 1.0
W154200010A
1.0
15

Номер детали на чертеже:

15

High pressure hose assembly

Заводской номер: 5221515 Количество на модель:
5221515
16

Номер детали на чертеже:

16

High pressure hose assembly

Заводской номер: 5221514 Количество на модель:
5221514
17

Номер детали на чертеже:

17

Steel pipe assembly

Заводской номер: Z3D208004 Количество на модель: 1.0
Z3D208004
1.0
18

Номер детали на чертеже:

18

Fitting

Заводской номер: Z3A01701900 Количество на модель: 1.0
Z3A01701900
1.0
18

Номер детали на чертеже:

18

O-ring

Заводской номер: B160110200 Количество на модель: 1.0
B160110200
1.0
19

Номер детали на чертеже:

19

Steel pipe assembly

Заводской номер: Z3D208001 Количество на модель: 1.0
Z3D208001
1.0
20

Номер детали на чертеже:

20

Oil filterBracket

Заводской номер: Z3B202010 Количество на модель: 1.0
Z3B202010
1.0
21

Номер детали на чертеже:

21

Adapter

Заводской номер: Z5A01703400 Количество на модель: 2.0
Z5A01703400
2.0
22

Номер детали на чертеже:

22

O-ring

Заводской номер: B160130300 Количество на модель: 2.0
B160130300
2.0
23

Номер детали на чертеже:

23

High pressure hose ass.

Заводской номер: Z3B207019 Количество на модель: 1.0
Z3B207019
1.0
