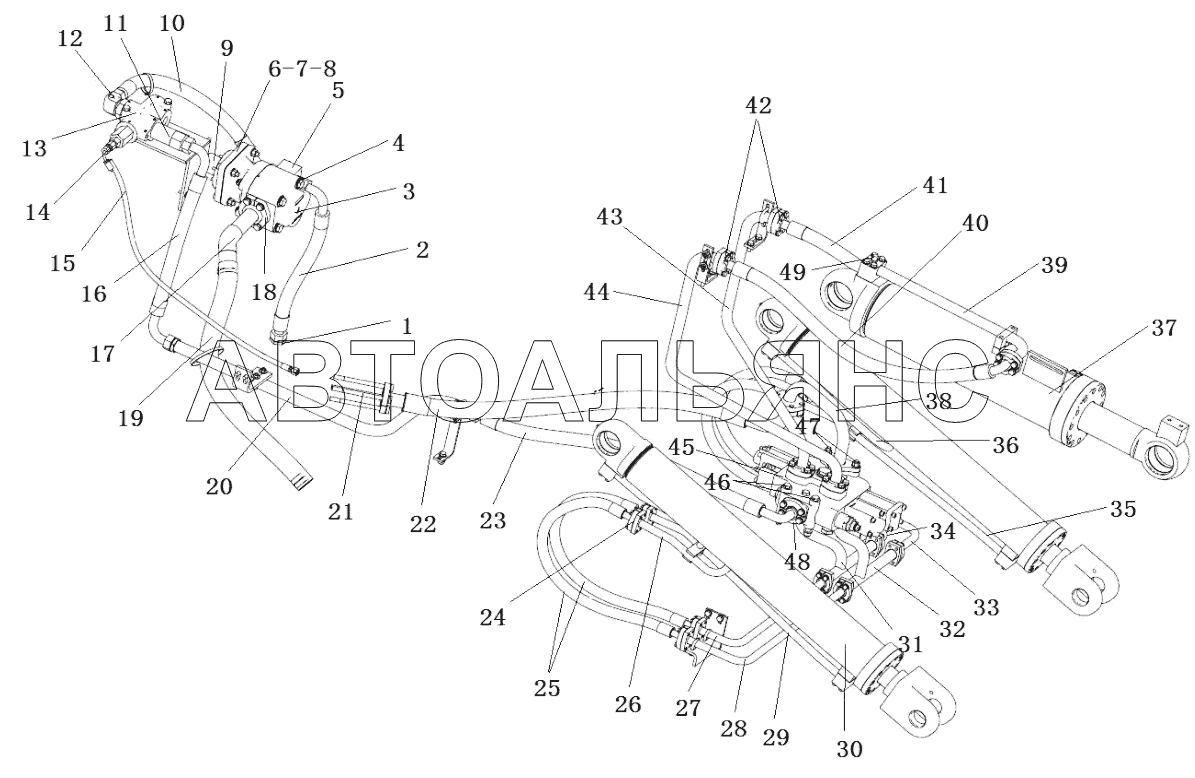

Working device hydraulic system SEM636D. Каталог 2013г.

Steering cylinder SEM636D Tilt cylinder SEM636D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Plug

Заводской номер: W42000297 Количество на модель: 1.0
W42000297
1.0
2

Номер детали на чертеже:

2

High pressure hose assembly

Заводской номер: Z3B266001 Количество на модель: 1.0
Z3B266001
1.0
3

Номер детали на чертеже:

3

Pump

Заводской номер: W42201000 Количество на модель: 1.0
W42201000
1.0
4

Номер детали на чертеже:

4

Pump joint

Заводской номер: Z1201000700 Количество на модель:
Z1201000700
5

Номер детали на чертеже:

5

Manifold

Заводской номер: Z3B266003 Количество на модель: 1.0
Z3B266003
1.0
5

Номер детали на чертеже:

5

O-ring

Заводской номер: B160130375 Количество на модель: 1.0
B160130375
1.0
6

Номер детали на чертеже:

6

Pump Joint plate

Заводской номер: Z3B20010300 Количество на модель: 1.0
Z3B20010300
1.0
7

Номер детали на чертеже:

7

Washer

Заводской номер: Z310260030 Количество на модель: 1.0
Z310260030
1.0
8

Номер детали на чертеже:

8

Gasket

Заводской номер: Z5A20202700 Количество на модель: 1.0
Z5A20202700
1.0
9

Номер детали на чертеже:

9

Oil pump connecting sleeve

Заводской номер: Z3B20000100 Количество на модель: 1.0
Z3B20000100
1.0
10

Номер детали на чертеже:

10

High pressure hose assembly

Заводской номер: Z3D019005 Количество на модель: 1.0
Z3D019005
1.0
11

Номер детали на чертеже:

11

Fitting

Заводской номер: Z3D019007 Количество на модель: 1.0
Z3D019007
1.0
12

Номер детали на чертеже:

12

Fitting

Заводской номер: W272400000A Количество на модель: 1.0
W272400000A
1.0
13

Номер детали на чертеже:

13

Priority valve

Заводской номер: W270500000B Количество на модель: 1.0
W270500000B
1.0
14

Номер детали на чертеже:

14

O-ring

Заводской номер: B160120090 Количество на модель: 1.0
B160120090
1.0
14

Номер детали на чертеже:

14

Adapter

Заводской номер: Z5A20101000 Количество на модель: 1.0
Z5A20101000
1.0
15

Номер детали на чертеже:

15

6.4 high pressure hose assembly

Заводской номер: Z5B261020 Количество на модель:
Z5B261020
16

Номер детали на чертеже:

16

Hose assembly

Заводской номер: Z3B20003500 Количество на модель: 1.0
Z3B20003500
1.0
17

Номер детали на чертеже:

17

Oil input connector

Заводской номер: Z3B20004300 Количество на модель: 1.0
Z3B20004300
1.0
18

Номер детали на чертеже:

18

Split flange

Заводской номер: W150000290A Количество на модель: 1.0
W150000290A
1.0
18

Номер детали на чертеже:

18

O-ring

Заводской номер: B160130560 Количество на модель: 1.0
B160130560
1.0
19

Номер детали на чертеже:

19

Lower pressure hose

Заводской номер: Z3B249001 Количество на модель: 1.0
Z3B249001
1.0
20

Номер детали на чертеже:

20

Implement valve Pipe

Заводской номер: Z3B20004600 Количество на модель: 1.0
Z3B20004600
1.0
21

Номер детали на чертеже:

21

Bolt

Заводской номер: Z520520490 Количество на модель: 4.0
Z520520490
4.0
22

Номер детали на чертеже:

22

High pressure hoseassembly

Заводской номер: Z3B249011 Количество на модель: 1.0
Z3B249011
1.0
22

Номер детали на чертеже:

22

Split flange

Заводской номер: Z610200090 Количество на модель: 2.0
Z610200090
2.0
23

Номер детали на чертеже:

23

High pressure hose as.

Заводской номер: Z3B200346 Количество на модель: 1.0
Z3B200346
1.0
24

Номер детали на чертеже:

24

Split flange

Заводской номер: Z610200100 Количество на модель: 12.0
Z610200100
12.0
25

Номер детали на чертеже:

25

Lift cylinderhigh pressure oil pipe

Заводской номер: Z3A20006700 Количество на модель: 4.0
Z3A20006700
4.0
26

Номер детали на чертеже:

26

Right Lift cylinder Pipe

Заводской номер: Z3B20008800 Количество на модель: 1.0
Z3B20008800
1.0
27

Номер детали на чертеже:

27

Connector

Заводской номер: Z3B20008500 Количество на модель: 1.0
Z3B20008500
1.0
28

Номер детали на чертеже:

28

Connector

Заводской номер: Z3B20008200 Количество на модель: 1.0
Z3B20008200
1.0
29

Номер детали на чертеже:

29

Right Lift cylinder Pipe

Заводской номер: Z3B20014000 Количество на модель: 1.0
Z3B20014000
1.0
30

Номер детали на чертеже:

30

Lift cylinder

Заводской номер: W050500002 Количество на модель: 2.0
W050500002
2.0
30

Номер детали на чертеже:

30

O-ring

Заводской номер: B160130236 Количество на модель: 4.0
B160130236
4.0
31

Номер детали на чертеже:

31

Connector

Заводской номер: Z3B200330 Количество на модель: 1.0
Z3B200330
1.0
31

Номер детали на чертеже:

31

O-ring

Заводской номер: B160130224 Количество на модель: 4.0
B160130224
4.0
32

Номер детали на чертеже:

32

Connector

Заводской номер: Z3B200334 Количество на модель: 1.0
Z3B200334
1.0
33

Номер детали на чертеже:

33

Connector

Заводской номер: Z3B20008400 Количество на модель: 1.0
Z3B20008400
1.0
34

Номер детали на чертеже:

34

Connector

Заводской номер: Z3B20008300 Количество на модель: 1.0
Z3B20008300
1.0
35

Номер детали на чертеже:

35

Lift cylinder Pipe

Заводской номер: Z3B20008900 Количество на модель: 1.0
Z3B20008900
1.0
36

Номер детали на чертеже:

36

left Lift cylinder Pipe

Заводской номер: Z3B20008700 Количество на модель: 1.0
Z3B20008700
1.0
37

Номер детали на чертеже:

37

Steering cylinder

Заводской номер: W42323000 Количество на модель: 1.0
W42323000
1.0
38

Номер детали на чертеже:

38

O ring

Заводской номер: B160130425 Количество на модель: 1.0
B160130425
1.0
38

Номер детали на чертеже:

38

Oil back joint assembly

Заводской номер: Z3B200327 Количество на модель: 1.0
Z3B200327
1.0
39

Номер детали на чертеже:

39

Connector

Заводской номер: Z3D019010 Количество на модель: 1.0
Z3D019010
1.0
39

Номер детали на чертеже:

39

O-ring

Заводской номер: B160130280 Количество на модель: 1.0
B160130280
1.0
40

Номер детали на чертеже:

40

High pressure hoseassembly

Заводской номер: Z3B20006900 Количество на модель: 1.0
Z3B20006900
1.0
41

Номер детали на чертеже:

41

High pressure hose ass.

Заводской номер: Z3B20007100 Количество на модель: 1.0
Z3B20007100
1.0
42

Номер детали на чертеже:

42

Split flange

Заводской номер: Z610200060 Количество на модель: 8.0
Z610200060
8.0
43

Номер детали на чертеже:

43

O-ring

Заводской номер: B160130329 Количество на модель: 2.0
B160130329
2.0
43

Номер детали на чертеже:

43

Pipe assembly

Заводской номер: Z3B200340 Количество на модель: 1.0
Z3B200340
1.0
44

Номер детали на чертеже:

44

Pipe AS

Заводской номер: Z3B200343 Количество на модель: 1.0
Z3B200343
1.0
45

Номер детали на чертеже:

45

Implement dispensing valve

Заводской номер: W42055000 Количество на модель: 1.0
W42055000
1.0
46

Номер детали на чертеже:

46

Implement valve Bolt

Заводской номер: Z310100010 Количество на модель: 2.0
Z310100010
2.0
47

Номер детали на чертеже:

47

Valve fixing bolt

Заводской номер: Z310100110 Количество на модель: 2.0
Z310100110
2.0
48

Номер детали на чертеже:

48

Split flange

Заводской номер: Z610200080 Количество на модель: 1.0
Z610200080
1.0
49

Номер детали на чертеже:

49

Pressure tap

Заводской номер: W152200000 Количество на модель: 1
W152200000
1
