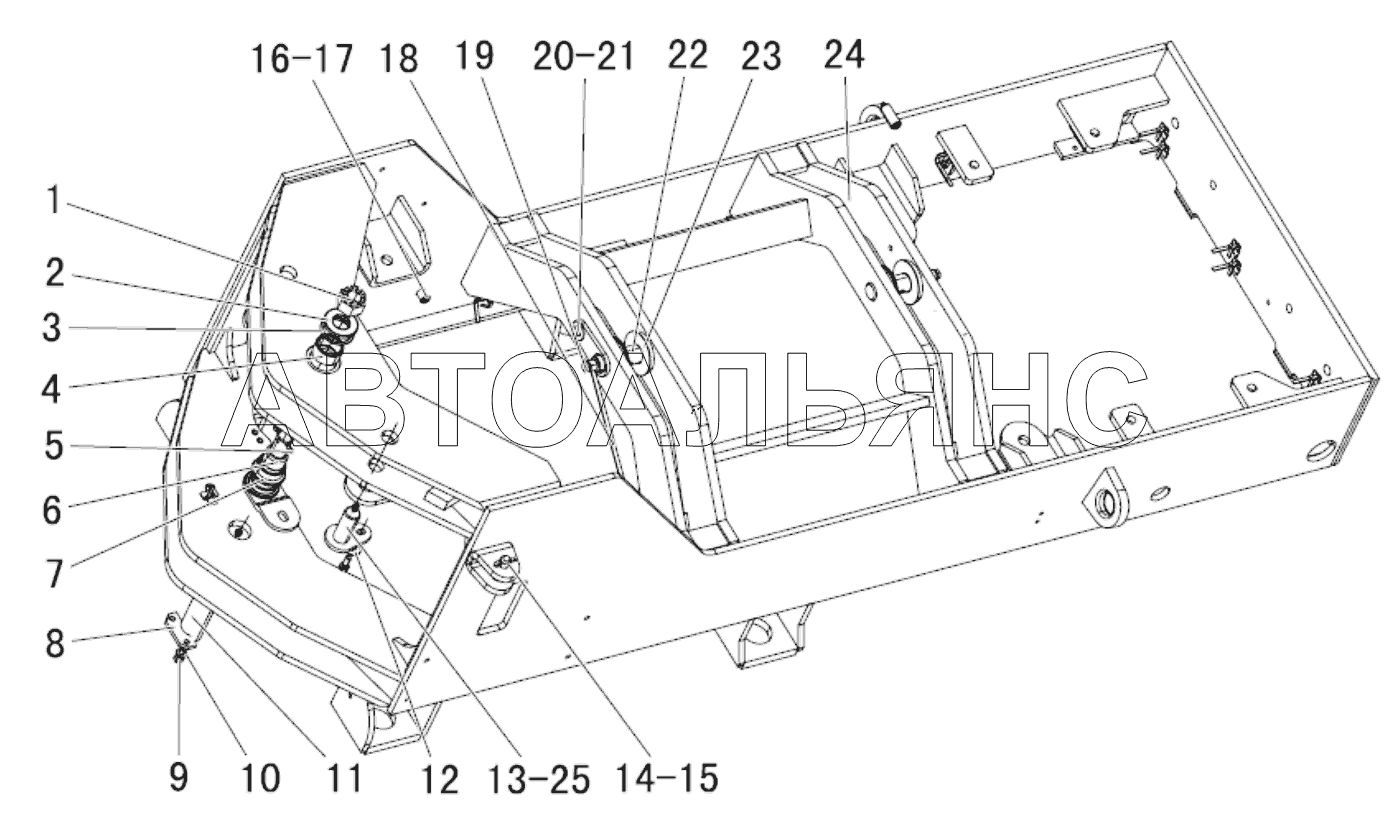

Rear frame SEM616B. Каталог 2014г.

Front lamp frame assembly SEM616B Oscillating frame assembly SEM616B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Nut

Заводской номер: B050833034 Количество на модель: 1
B050833034
1
2

Номер детали на чертеже:

2

Gasket

Заводской номер: Z110030010 Количество на модель: 1
Z110030010
1
3

Номер детали на чертеже:

3

Trimmed gasket

Заводской номер: Z110030150 Количество на модель: 2
Z110030150
2
3

Номер детали на чертеже:

3

Trimmed gasket

Заводской номер: Z110030020 Количество на модель: 2
Z110030020
2
4

Номер детали на чертеже:

4

Sleeve

Заводской номер: Z110030030 Количество на модель: 1
Z110030030
1
5

Номер детали на чертеже:

5

Cotter pin

Заводской номер: B080210018 Количество на модель: 1
B080210018
1
6

Номер детали на чертеже:

6

Articulation pivot shaft

Заводской номер: Z110030600 Количество на модель: 1
Z110030600
1
7

Номер детали на чертеже:

7

Spacer sleeve

Заводской номер: Z110030040 Количество на модель: 1
Z110030040
1
8

Номер детали на чертеже:

8

Shaft positioning plate

Заводской номер: Z110030050 Количество на модель: 1
Z110030050
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: B040911025 Количество на модель: 4
B040911025
4
10

Номер детали на чертеже:

10

Washer

Заводской номер: B060411002 Количество на модель: 2
B060411002
2
11

Номер детали на чертеже:

11

Upper joint pin

Заводской номер: Z110030060 Количество на модель: 1
Z110030060
1
12

Номер детали на чертеже:

12

Washer

Заводской номер: B060331003 Количество на модель: 2
B060331003
2
13

Номер детали на чертеже:

13

Pin assembly

Заводской номер: Z110030630 Количество на модель: 2
Z110030630
2
14

Номер детали на чертеже:

14

Pin

Заводской номер: Z310020020 Количество на модель: 1
Z310020020
1
15

Номер детали на чертеже:

15

Pin

Заводской номер: B080210016 Количество на модель: 1
B080210016
1
16

Номер детали на чертеже:

16

Washer

Заводской номер: B060811002 Количество на модель: 8
B060811002
8
17

Номер детали на чертеже:

17

Oil cup

Заводской номер: B150101000 Количество на модель: 6
B150101000
6
18

Номер детали на чертеже:

18

Front lubricating line

Заводской номер: Z620020700 Количество на модель: 2
Z620020700
2
19

Номер детали на чертеже:

19

Bolt

Заводской номер: B041200002 Количество на модель: 4
B041200002
4
20

Номер детали на чертеже:

20

Bolt

Заводской номер: B040911230 Количество на модель: 2
B040911230
2
21

Номер детали на чертеже:

21

Washer

Заводской номер: B060331203 Количество на модель: 2
B060331203
2
22

Номер детали на чертеже:

22

Oscillate frame pin

Заводской номер: Z140030240 Количество на модель: 2
Z140030240
2
23

Номер детали на чертеже:

23

Washer

Заводской номер: MG19004037 Количество на модель: 4
MG19004037
4
23

Номер детали на чертеже:

23

Washer

Заводской номер: MG19004038 Количество на модель: 4
MG19004038
4
24

Номер детали на чертеже:

24

Rear frame assembly

Заводской номер: Z1B00300100 Количество на модель: 1
Z1B00300100
1
25

Номер детали на чертеже:

25

Bearing pad

Заводской номер: Z110020070 Количество на модель: 2
Z110020070
2
