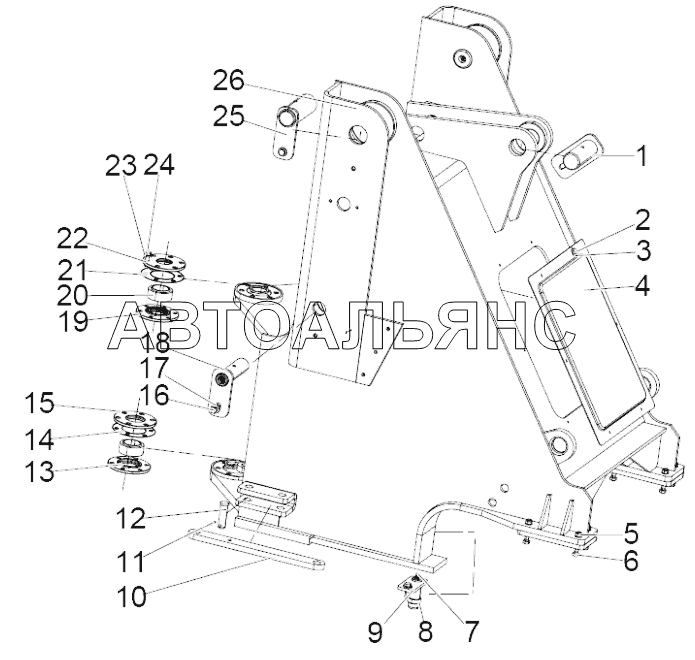

Front frame SEM616B. Каталог 2013г.

Bucket assembly SEM616B Front fender SEM616B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tipping bucket cylinder pin shaft

Заводской номер: Z110020680 Количество на модель: 1
Z110020680
1
2

Номер детали на чертеже:

2

Bolt

Заводской номер: B040910612 Количество на модель: 6
B040910612
6
3

Номер детали на чертеже:

3

Washer

Заводской номер: B060410602 Количество на модель: 6
B060410602
6
4

Номер детали на чертеже:

4

The small coner

Заводской номер: Z110020010 Количество на модель: 1
Z110020010
1
5

Номер детали на чертеже:

5

Nylon lock nut

Заводской номер: B050211614 Количество на модель: 8
B050211614
8
6

Номер детали на чертеже:

6

Bolt

Заводской номер: B040811680 Количество на модель: 8
B040811680
8
7

Номер детали на чертеже:

7

Grease cup

Заводской номер: B150211000 Количество на модель: 7
B150211000
7
8

Номер детали на чертеже:

8

Bearing pad

Заводской номер: Z110020070 Количество на модель: 2
Z110020070
2
9

Номер детали на чертеже:

9

Steering cylinder hinge assembly

Заводской номер: Z110020650 Количество на модель: 2
Z110020650
2
10

Номер детали на чертеже:

10

Locking rod

Заводской номер: Z1B002016 Количество на модель: 1
Z1B002016
1
11

Номер детали на чертеже:

11

Pin

Заводской номер: B080210016 Количество на модель: 2
B080210016
2
12

Номер детали на чертеже:

12

Pin

Заводской номер: Z310020020 Количество на модель: 2
Z310020020
2
13

Номер детали на чертеже:

13

The lower hinged lower bearing cover

Заводской номер: Z110020030 Количество на модель: 1
Z110020030
1
14

Номер детали на чертеже:

14

Hinged adjustment pad

Заводской номер: Z110020050 Количество на модель: 4
Z110020050
4
15

Номер детали на чертеже:

15

The lower hinged on the bearing cap

Заводской номер: Z110020020 Количество на модель: 1
Z110020020
1
16

Номер детали на чертеже:

16

Bolt

Заводской номер: B040911225 Количество на модель: 7
B040911225
7
17

Номер детали на чертеже:

17

Washer

Заводской номер: B060331203 Количество на модель: 7
B060331203
7
18

Номер детали на чертеже:

18

Lift cylinder pin shaft assembly

Заводской номер: Z110020560 Количество на модель: 2
Z110020560
2
19

Номер детали на чертеже:

19

Hinged on the lower bearing cover

Заводской номер: Z110020110 Количество на модель: 1
Z110020110
1
20

Номер детали на чертеже:

20

Joint bearing

Заводской номер: B120524532 Количество на модель: 2
B120524532
2
21

Номер детали на чертеже:

21

Hinged adjustment pad

Заводской номер: Z110020140 Количество на модель: 4
Z110020140
4
22

Номер детали на чертеже:

22

Hinged on the bearing cap

Заводской номер: Z110020090 Количество на модель: 1
Z110020090
1
23

Номер детали на чертеже:

23

Washer

Заводской номер: B060411002 Количество на модель: 12
B060411002
12
24

Номер детали на чертеже:

24

Bolt

Заводской номер: B040911050 Количество на модель: 12
B040911050
12
25

Номер детали на чертеже:

25

Boom pin shaft assembly

Заводской номер: Z110020790 Количество на модель: 2
Z110020790
2
26

Номер детали на чертеже:

26

The front frame assembly

Заводской номер: Z1B00200100 Количество на модель: 1
Z1B00200100
1
