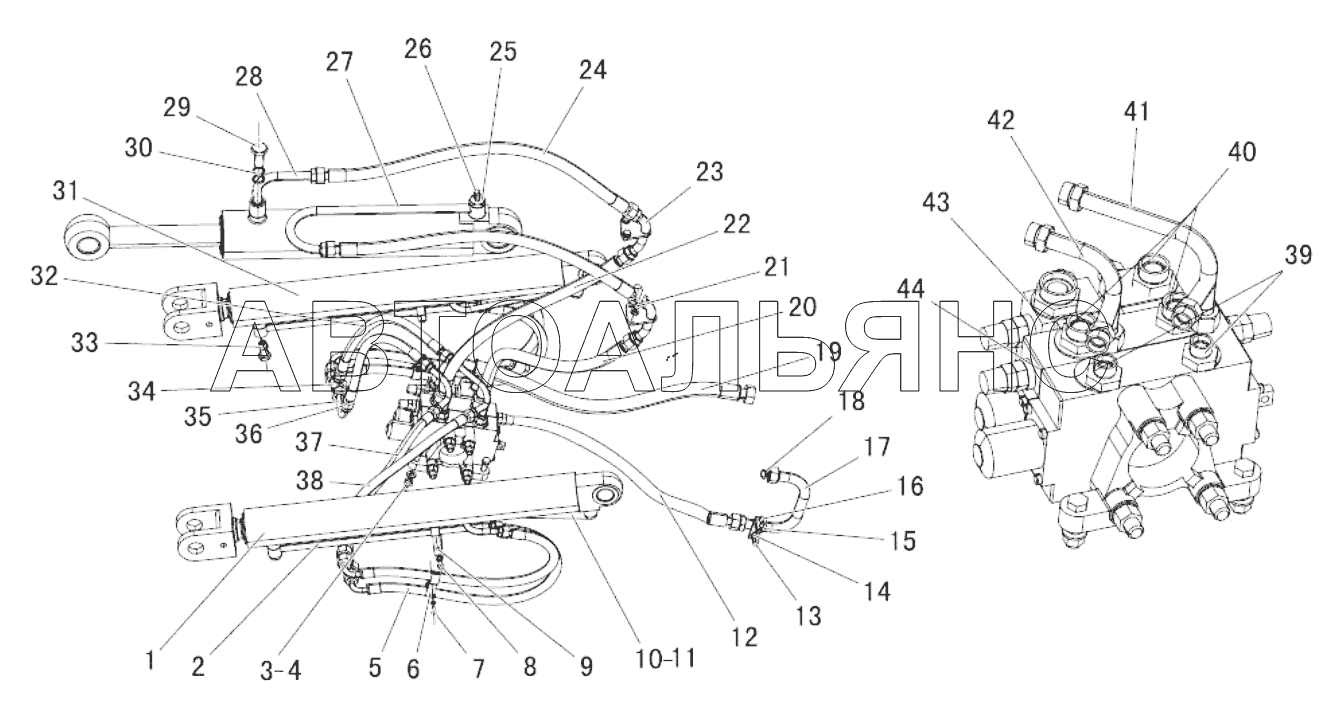

Working device hydraulic system SEM616B. Каталог 2013г.

Steering cylinder SEM616B Tilt cylinder SEM616B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Lifting cylinder

Заводской номер: W050200000 Количество на модель: 2
W050200000
2
2

Номер детали на чертеже:

2

Lift cylinder small chamber joint tube

Заводской номер: Z1201901300 Количество на модель: 2
Z1201901300
2
3

Номер детали на чертеже:

3

Bolt

Заводской номер: B040911250 Количество на модель: 4
B040911250
4
3

Номер детали на чертеже:

3

Washer

Заводской номер: B060461203 Количество на модель: 4
B060461203
4
4

Номер детали на чертеже:

4

Nut

Заводской номер: B050331211 Количество на модель: 4
B050331211
4
5

Номер детали на чертеже:

5

Lifting cylinder pipe

Заводской номер: Z1201901000 Количество на модель: 4
Z1201901000
4
6

Номер детали на чертеже:

6

Clip

Заводской номер: Z1201905000 Количество на модель: 4
Z1201905000
4
7

Номер детали на чертеже:

7

Washer

Заводской номер: B060460602 Количество на модель: 2
B060460602
2
7

Номер детали на чертеже:

7

Nut

Заводской номер: B050330605 Количество на модель: 2
B050330605
2
7

Номер детали на чертеже:

7

Bolt

Заводской номер: B040910620 Количество на модель: 2
B040910620
2
8

Номер детали на чертеже:

8

Bole

Заводской номер: B040910830 Количество на модель: 4
B040910830
4
8

Номер детали на чертеже:

8

Washer

Заводской номер: B060460802 Количество на модель: 4
B060460802
4
9

Номер детали на чертеже:

9

Clip

Заводской номер: Z110190070 Количество на модель: 2
Z110190070
2
10

Номер детали на чертеже:

10

Left lift cylinder big chamber joint tube

Заводской номер: Z1201900500 Количество на модель: 1
Z1201900500
1
11

Номер детали на чертеже:

11

Right lift cylinder big chamber joint tube

Заводской номер: Z1201900800 Количество на модель: 1
Z1201900800
1
12

Номер детали на чертеже:

12

High pressure hose assembly

Заводской номер: Z1B01900800 Количество на модель: 1
Z1B01900800
1
13

Номер детали на чертеже:

13

U bolt

Заводской номер: Z5B01900900 Количество на модель: 1
Z5B01900900
1
14

Номер детали на чертеже:

14

Nut

Заводской номер: B050330807 Количество на модель: 2
B050330807
2
15

Номер детали на чертеже:

15

Bracket

Заводской номер: Z1B01900700 Количество на модель: 1
Z1B01900700
1
16

Номер детали на чертеже:

16

Washer

Заводской номер: B060461002 Количество на модель: 2
B060461002
2
16

Номер детали на чертеже:

16

Bolt

Заводской номер: B040911020 Количество на модель: 2
B040911020
2
17

Номер детали на чертеже:

17

Tube assembly

Заводской номер: Z1B01900500 Количество на модель: 1
Z1B01900500
1
18

Номер детали на чертеже:

18

O-ring

Заводской номер: B160110200 Количество на модель: 1
B160110200
1
19

Номер детали на чертеже:

19

High pressure hose assembly

Заводской номер: Z1B01901000 Количество на модель: 1
Z1B01901000
1
20

Номер детали на чертеже:

20

High pressure hose assembly

Заводской номер: Z1B01901200 Количество на модель: 1
Z1B01901200
1
22

Номер детали на чертеже:

22

High pressure hose assembly

Заводской номер: Z1B01901400 Количество на модель: 1
Z1B01901400
1
23

Номер детали на чертеже:

23

Middle joint tube

Заводской номер: Z1201900400 Количество на модель: 2
Z1201900400
2
24

Номер детали на чертеже:

24

High pressure oil tube

Заводской номер: Z1201906600 Количество на модель: 2
Z1201906600
2
25

Номер детали на чертеже:

25

Hollow bolt

Заводской номер: Z1201905400 Количество на модель: 1
Z1201905400
1
26

Номер детали на чертеже:

26

Pressure tap

Заводской номер: W152200000 Количество на модель: 1
W152200000
1
27

Номер детали на чертеже:

27

Tilt cylinder small chamber joint tube

Заводской номер: Z1B01902400 Количество на модель: 1
Z1B01902400
1
28

Номер детали на чертеже:

28

Tilt cylinder small chamber joint tube

Заводской номер: Z1201900100 Количество на модель: 1
Z1201900100
1
29

Номер детали на чертеже:

29

Steering cylinder hollow blot

Заводской номер: Z510230040 Количество на модель: 1
Z510230040
1
30

Номер детали на чертеже:

30

O-ring

Заводской номер: B160130236 Количество на модель: 4
B160130236
4
31

Номер детали на чертеже:

31

Tilt cylinder

Заводской номер: W050100000 Количество на модель: 1
W050100000
1
32

Номер детали на чертеже:

32

High pressure hose assembly

Заводской номер: Z1B01902200 Количество на модель: 2
Z1B01902200
2
33

Номер детали на чертеже:

33

Hollow bolt

Заводской номер: Z320180090 Количество на модель: 4
Z320180090
4
33

Номер детали на чертеже:

33

O-ring

Заводской номер: B160120190 Количество на модель: 8
B160120190
8
34

Номер детали на чертеже:

34

Lifting connector

Заводской номер: Z1201901400 Количество на модель: 2
Z1201901400
2
35

Номер детали на чертеже:

35

Lowering connector

Заводской номер: Z1201901100 Количество на модель: 2
Z1201901100
2
36

Номер детали на чертеже:

36

Nut

Заводской номер: Z1B019029 Количество на модель: 8
Z1B019029
8
37

Номер детали на чертеже:

37

High pressure hose assembly

Заводской номер: Z1B01902000 Количество на модель: 1
Z1B01902000
1
38

Номер детали на чертеже:

38

High pressure hose assembly

Заводской номер: Z1B01901600 Количество на модель: 1
Z1B01901600
1
39

Номер детали на чертеже:

39

Transmission pump oil return joint

Заводской номер: Z1201001800 Количество на модель: 2
Z1201001800
2
39

Номер детали на чертеже:

39

O-ring

Заводской номер: B160110132 Количество на модель: 2
B160110132
2
40

Номер детали на чертеже:

40

Fitting

Заводской номер: Z1201905100 Количество на модель: 3
Z1201905100
3
41

Номер детали на чертеже:

41

Lifting t-connector

Заводской номер: Z1B01900100 Количество на модель: 1
Z1B01900100
1
42

Номер детали на чертеже:

42

Lowering t-connector

Заводской номер: Z1B01900300 Количество на модель: 1
Z1B01900300
1
43

Номер детали на чертеже:

43

Fitting

Заводской номер: Z1202001200 Количество на модель: 1
Z1202001200
1
44

Номер детали на чертеже:

44

Implement valve

Заводской номер: W070000010B Количество на модель: 1
W070000010B
1
44

Номер детали на чертеже:

44

Main relief valve

Заводской номер: W070100040 Количество на модель: 1
W070100040
1
44

Номер детали на чертеже:

44

Left overload valve

Заводской номер: W070100020 Количество на модель: 1
W070100020
1
44

Номер детали на чертеже:

44

Right overload valve

Заводской номер: W070100030 Количество на модель: 1
W070100030
1
