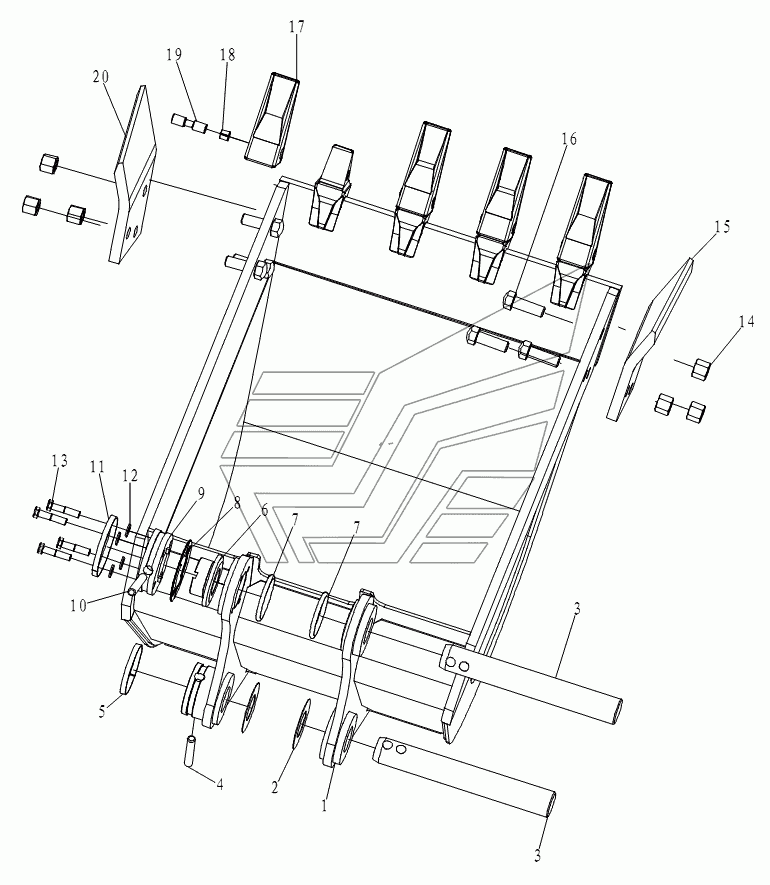

BACKHOE BUCKET MODULE LGB680. Каталог 2007г.

LINK MODULE LGB680 COVER SYSTEM LGB680

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOOM

Заводской номер: 2618000013 Количество на модель: 1
2618000013
1
2

Номер детали на чертеже:

2

SPACER

Заводской номер: 2618000012 Количество на модель: 2
2618000012
2
3

Номер детали на чертеже:

3

PIN

Заводской номер: 2618000009 Количество на модель: 2
2618000009
2
4

Номер детали на чертеже:

4

PIN

Заводской номер: 2618000010 Количество на модель: 1
2618000010
1
5

Номер детали на чертеже:

5

RING

Заводской номер: 2618000011 Количество на модель: 1
2618000011
1
6

Номер детали на чертеже:

6

CROWD SLEEVE

Заводской номер: 2618000004 Количество на модель: 1
2618000004
1
7

Номер детали на чертеже:

7

O-RING LGB308-88X8

Заводской номер: 4043000069 Количество на модель: 2
4043000069
2
8

Номер детали на чертеже:

8

SPACER

Заводской номер: 2618000008 Количество на модель: 8
2618000008
8
9

Номер детали на чертеже:

9

PLATE

Заводской номер: 2618000006 Количество на модель: 1
2618000006
1
10

Номер детали на чертеже:

10

PIN

Заводской номер: 2618000005 Количество на модель: 1
2618000005
1
11

Номер детали на чертеже:

11

RING

Заводской номер: 2618000007 Количество на модель: 1
2618000007
1
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 4015000168 Количество на модель: 4
4015000168
4
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 4011000186 Количество на модель: 4
4011000186
4
14

Номер детали на чертеже:

14

NUT

Заводской номер: 2618000015 Количество на модель: 6
2618000015
6
15

Номер детали на чертеже:

15

CUTTER.R.H

Заводской номер: 2618000017 Количество на модель: 1
2618000017
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 2618000016 Количество на модель: 6
2618000016
6
17

Номер детали на чертеже:

17

BUCKET

Заводской номер: 2618000018 Количество на модель: 4
2618000018
4
18

Номер детали на чертеже:

18

CLIP

Заводской номер: 2618000020 Количество на модель: 4
2618000020
4
19

Номер детали на чертеже:

19

PIN

Заводской номер: 2618000019 Количество на модель: 4
2618000019
4
20

Номер детали на чертеже:

20

CUTTER.L.H

Заводской номер: 2618000014 Количество на модель: 1
2618000014
1
