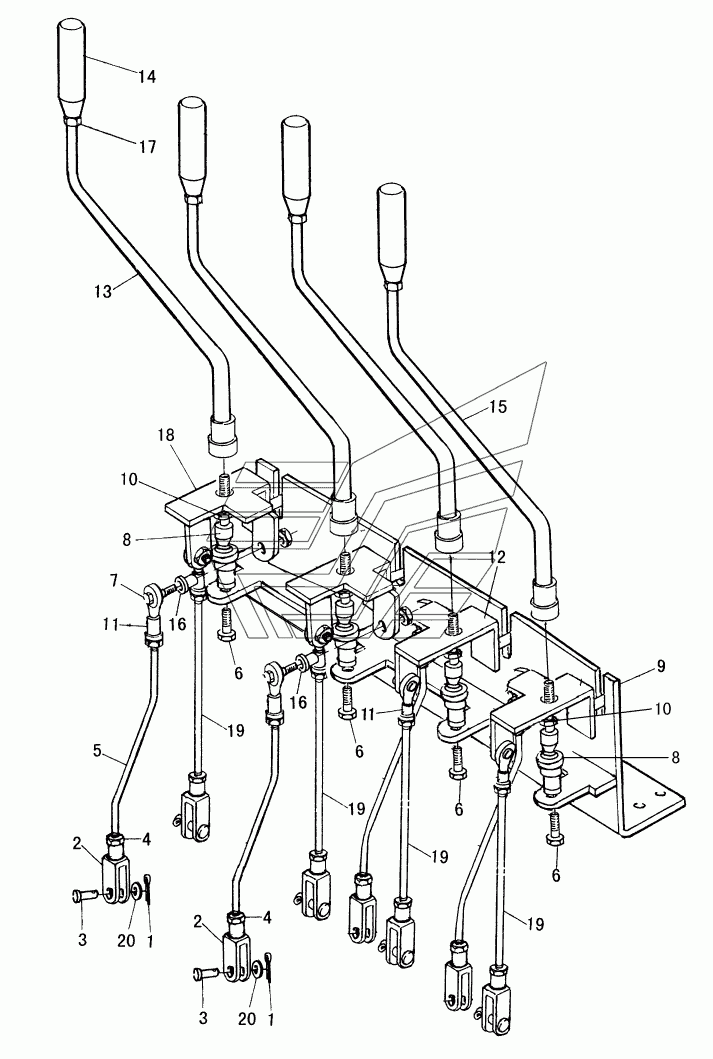

BACKHOE OPERATION MECHANISM LGB680. Каталог 2007г.

BIDIRECTIONAL HYDRAULIC LOCK LGB680 HYDRAULIC TANK ASSEMBLY LGB680

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PIN

Заводской номер: 4016000183 Количество на модель: 8
4016000183
8
2

Номер детали на чертеже:

2

YOKE

Заводской номер: 2612000107 Количество на модель: 8
2612000107
8
3

Номер детали на чертеже:

3

PIN

Заводской номер: 4016000143 Количество на модель: 8
4016000143
8
4

Номер детали на чертеже:

4

NUT

Заводской номер: 4013000007 Количество на модель: 24
4013000007
24
5

Номер детали на чертеже:

5

LINK ROD

Заводской номер: 2612000131 Количество на модель: 4
2612000131
4
6

Номер детали на чертеже:

6

BOLT GB5786-M18X1.5X30EpZn-8.8

Заводской номер: 4011000508 Количество на модель: 4
4011000508
4
7

Номер детали на чертеже:

7

BILT

Заводской номер: 2612000105 Количество на модель: 8
2612000105
8
8

Номер детали на чертеже:

8

BEARING JB5306-SQZ18-RS/K

Заводской номер: 4021000049 Количество на модель: 4
4021000049
4
9

Номер детали на чертеже:

9

MOUNTING FRAME

Заводской номер: 2612000132 Количество на модель: 1
2612000132
1
10

Номер детали на чертеже:

10

NUT

Заводской номер: 4013000136 Количество на модель: 4
4013000136
4
11

Номер детали на чертеже:

11

BEARING GB4222-SIJK/10C

Заводской номер: 4021000048 Количество на модель: 8
4021000048
8
12

Номер детали на чертеже:

12

BRACKET

Заводской номер: 2612000135 Количество на модель: 2
2612000135
2
13

Номер детали на чертеже:

13

CONTROL LEVER

Заводской номер: 2612000137 Количество на модель: 2
2612000137
2
14

Номер детали на чертеже:

14

CONTROL HANDLE

Заводской номер: 2612000118 Количество на модель: 4
2612000118
4
15

Номер детали на чертеже:

15

CONTROL LEVER

Заводской номер: 2612000139 Количество на модель: 2
2612000139
2
16

Номер детали на чертеже:

16

SLEEVE

Заводской номер: SLEEVE Количество на модель: 6
SLEEVE
6
17

Номер детали на чертеже:

17

NUT

Заводской номер: 4013000011 Количество на модель: 4
4013000011
4
18

Номер детали на чертеже:

18

BRACKET

Заводской номер: 2612000108 Количество на модель: 2
2612000108
2
19

Номер детали на чертеже:

19

LINK ROD

Заводской номер: 2612000106 Количество на модель: 4
2612000106
4
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 4015000072 Количество на модель: 8
4015000072
8
BIDIRECTIONAL HYDRAULIC LOCK LGB680 HYDRAULIC TANK ASSEMBLY LGB680
