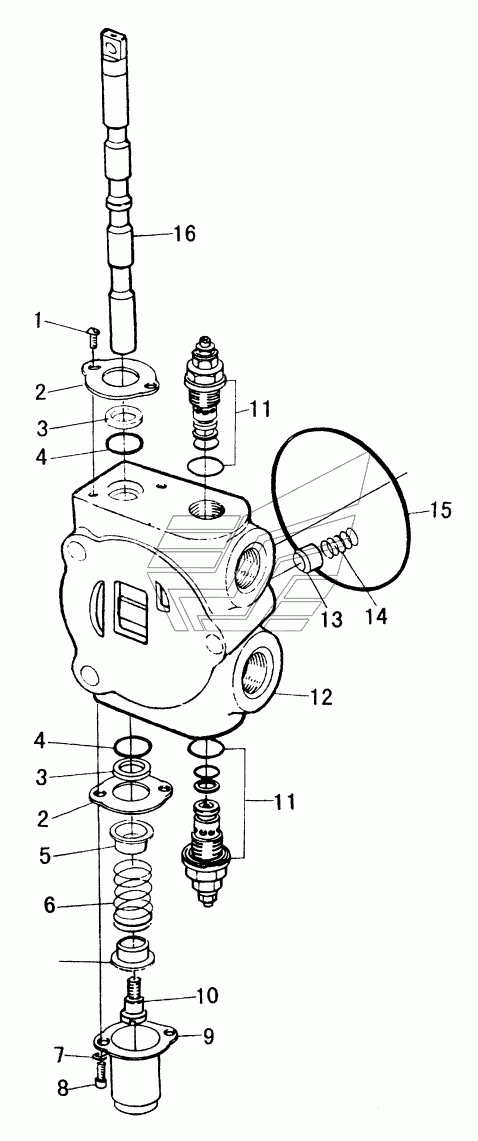

O-TYPE REVERSING VALVE SECTION (BACKHOE BUCKET BOOM SWING CROWD) LGB680. Каталог 2007г.

BACKHOE VALVE ASSEMBLY LGB680 REVERSING VALVE SECTION OF A-TYPE LGB680

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SCREW М6Х10

Заводской номер: GB/T85-1988 Количество на модель: 2
GB/T85-1988
2
2

Номер детали на чертеже:

2

PLATE

Заводской номер: CDB-F20-2.11 Количество на модель: 2
CDB-F20-2.11
2
3

Номер детали на чертеже:

3

DUST SEAL

Заводской номер: CDB-F20-2.10 Количество на модель: 2
CDB-F20-2.10
2
4

Номер детали на чертеже:

4

O-RING 19X3.55

Заводской номер: CDB3452.1-82 Количество на модель: 2
CDB3452.1-82
2
5

Номер детали на чертеже:

5

RETAINER

Заводской номер: CDB-F29-2.03 Количество на модель: 2
CDB-F29-2.03
2
6

Номер детали на чертеже:

6

SPRING

Заводской номер: CDB-F20-2.04 Количество на модель: 1
CDB-F20-2.04
1
7

Номер детали на чертеже:

7

WASHER 6

Заводской номер: GB/T859-1987 Количество на модель: 2
GB/T859-1987
2
8

Номер детали на чертеже:

8

SCREW

Заводской номер: GB70-85 Количество на модель: 2
GB70-85
2
9

Номер детали на чертеже:

9

SET COVER

Заводской номер: CDB-F20-2.06 Количество на модель: 1
CDB-F20-2.06
1
10

Номер детали на чертеже:

10

SCREW

Заводской номер: CDB-F20-2.05 Количество на модель: 1
CDB-F20-2.05
1
11

Номер детали на чертеже:

11

RELIEF VALVE

Заводской номер: YBF-02 Количество на модель: 2
YBF-02
2
12

Номер детали на чертеже:

12

VALVE

Заводской номер: CDB-F20-3.04a Количество на модель: 1
CDB-F20-3.04a
1
13

Номер детали на чертеже:

13

CHECK VALVE

Заводской номер: CDB-F20-2.02 Количество на модель: 1
CDB-F20-2.02
1
14

Номер детали на чертеже:

14

SPRING

Заводской номер: CDB-F20-2.01 Количество на модель: 1
CDB-F20-2.01
1
15

Номер детали на чертеже:

15

O-RING

Заводской номер: GB3452.1-82 Количество на модель: 1
GB3452.1-82
1
16

Номер детали на чертеже:

16

O-TYPE SPOOL

Заводской номер: CDB-F20-4.01 Количество на модель: 1
CDB-F20-4.01
1
