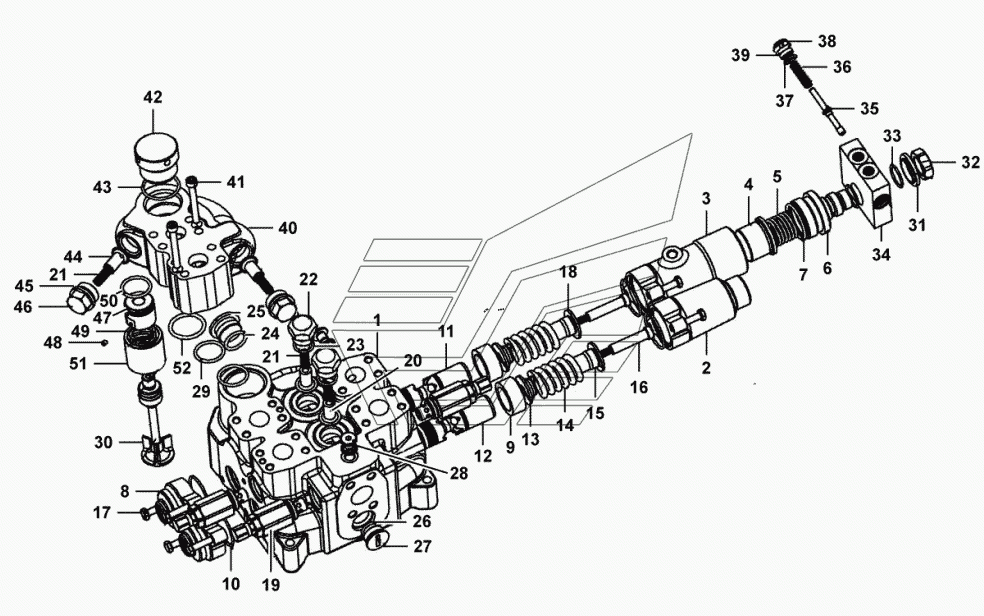

(120101) Control valve LG969N. Каталог 2015г.

(310004) Pilot control valve LG969N Lifting cylinder hydraulic system LG969N

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Valve body

Заводской номер: 4120005894001 Количество на модель: 1
4120005894001
1
2

Номер детали на чертеже:

2

End cover

Заводской номер: 4120005894002 Количество на модель: 1
4120005894002
1
3

Номер детали на чертеже:

3

End cover

Заводской номер: 4120005894003 Количество на модель: 1
4120005894003
1
4

Номер детали на чертеже:

4

Piston

Заводской номер: 4120005894004 Количество на модель: 1
4120005894004
1
5

Номер детали на чертеже:

5

Spring

Заводской номер: 4120005894005 Количество на модель: 1
4120005894005
1
6

Номер детали на чертеже:

6

Plug

Заводской номер: 4120005894006 Количество на модель: 1
4120005894006
1
7

Номер детали на чертеже:

7

Sealing ring

Заводской номер: 4120005894007 Количество на модель: 1
4120005894007
1
8

Номер детали на чертеже:

8

End cover

Заводской номер: 4120005894008 Количество на модель: 2
4120005894008
2
9

Номер детали на чертеже:

9

Spacer sleeve

Заводской номер: 4120005894009 Количество на модель: 2
4120005894009
2
10

Номер детали на чертеже:

10

Sealing ring

Заводской номер: 4120005894010 Количество на модель: 4
4120005894010
4
11

Номер детали на чертеже:

11

Valve rod

Заводской номер: 4120005894011 Количество на модель: 1
4120005894011
1
12

Номер детали на чертеже:

12

Valve rod

Заводской номер: 4120005894012 Количество на модель: 1
4120005894012
1
13

Номер детали на чертеже:

13

Spring seat

Заводской номер: 4120005894013 Количество на модель: 2
4120005894013
2
14

Номер детали на чертеже:

14

Spring

Заводской номер: 4120005894014 Количество на модель: 2
4120005894014
2
15

Номер детали на чертеже:

15

Spring seat

Заводской номер: 4120005894015 Количество на модель: 2
4120005894015
2
16

Номер детали на чертеже:

16

Screw

Заводской номер: 4120005894016 Количество на модель: 2
4120005894016
2
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 4011000195 Количество на модель: 8
4011000195
8
18

Номер детали на чертеже:

18

Shim

Заводской номер: 4120005894053 Количество на модель: 1
4120005894053
1
19

Номер детали на чертеже:

19

Valve

Заводской номер: 4120005894018 Количество на модель: 3
4120005894018
3
20

Номер детали на чертеже:

20

Valve rod

Заводской номер: 4120005894019 Количество на модель: 2
4120005894019
2
21

Номер детали на чертеже:

21

Spring

Заводской номер: 4120005894020 Количество на модель: 4
4120005894020
4
22

Номер детали на чертеже:

22

Plug

Заводской номер: 4120005894021 Количество на модель: 2
4120005894021
2
23

Номер детали на чертеже:

23

Sealing ring

Заводской номер: 4120005894022 Количество на модель: 2
4120005894022
2
24

Номер детали на чертеже:

24

Sealing ring

Заводской номер: 4120005894023 Количество на модель: 1
4120005894023
1
25

Номер детали на чертеже:

25

Plug

Заводской номер: 4120005894024 Количество на модель: 1
4120005894024
1
26

Номер детали на чертеже:

26

Sealing ring

Заводской номер: 4120005894025 Количество на модель: 1
4120005894025
1
27

Номер детали на чертеже:

27

Plug

Заводской номер: 4120005894026 Количество на модель: 1
4120005894026
1
28

Номер детали на чертеже:

28

Plug

Заводской номер: 4120006638001 Количество на модель: 2
4120006638001
2
29

Номер детали на чертеже:

29

Sealing ring

Заводской номер: 4120005894052 Количество на модель: 2
4120005894052
2
30

Номер детали на чертеже:

30

Piston

Заводской номер: 4120005894029 Количество на модель: 1
4120005894029
1
31

Номер детали на чертеже:

31

Retaining ring

Заводской номер: 4120005894030 Количество на модель: 1
4120005894030
1
32

Номер детали на чертеже:

32

Nut

Заводской номер: 4013000431 Количество на модель: 1
4013000431
1
33

Номер детали на чертеже:

33

Sealing ring

Заводской номер: 4120005894032 Количество на модель: 2
4120005894032
2
34

Номер детали на чертеже:

34

Valve block

Заводской номер: 4120005894033 Количество на модель: 1
4120005894033
1
35

Номер детали на чертеже:

35

Piston

Заводской номер: 4120005894034 Количество на модель: 1
4120005894034
1
36

Номер детали на чертеже:

36

Spring

Заводской номер: 4120005894035 Количество на модель: 1
4120005894035
1
37

Номер детали на чертеже:

37

Shim

Заводской номер: 4120005894036 Количество на модель: 1
4120005894036
1
38

Номер детали на чертеже:

38

Plug

Заводской номер: 4120005894037 Количество на модель: 1
4120005894037
1
39

Номер детали на чертеже:

39

Sealing ring

Заводской номер: 4120005894038 Количество на модель: 1
4120005894038
1
40

Номер детали на чертеже:

40

Valve block

Заводской номер: 4120005894039 Количество на модель: 1
4120005894039
1
41

Номер детали на чертеже:

41

Bolt

Заводской номер: 4014000157 Количество на модель: 2
4014000157
2
42

Номер детали на чертеже:

42

Plug

Заводской номер: 4120005894041 Количество на модель: 1
4120005894041
1
43

Номер детали на чертеже:

43

Sealing ring

Заводской номер: 4120005894042 Количество на модель: 1
4120005894042
1
44

Номер детали на чертеже:

44

Valve rod

Заводской номер: 4120005894043 Количество на модель: 2
4120005894043
2
45

Номер детали на чертеже:

45

Sealing ring

Заводской номер: 4120005894044 Количество на модель: 2
4120005894044
2
46

Номер детали на чертеже:

46

Plug

Заводской номер: 4120005894045 Количество на модель: 2
4120005894045
2
47

Номер детали на чертеже:

47

Cover

Заводской номер: 4120005894046 Количество на модель: 1
4120005894046
1
48

Номер детали на чертеже:

48

Screw

Заводской номер: 4014000584 Количество на модель: 1
4014000584
1
49

Номер детали на чертеже:

49

Spring

Заводской номер: 4120005894048 Количество на модель: 1
4120005894048
1
50

Номер детали на чертеже:

50

Sealing

Заводской номер: 4120005894049 Количество на модель: 1
4120005894049
1
51

Номер детали на чертеже:

51

Spring seat

Заводской номер: 4120005894050 Количество на модель: 1
4120005894050
1
52

Номер детали на чертеже:

52

Sealing ring

Заводской номер: 4120005894051 Количество на модель: 1
4120005894051
1
