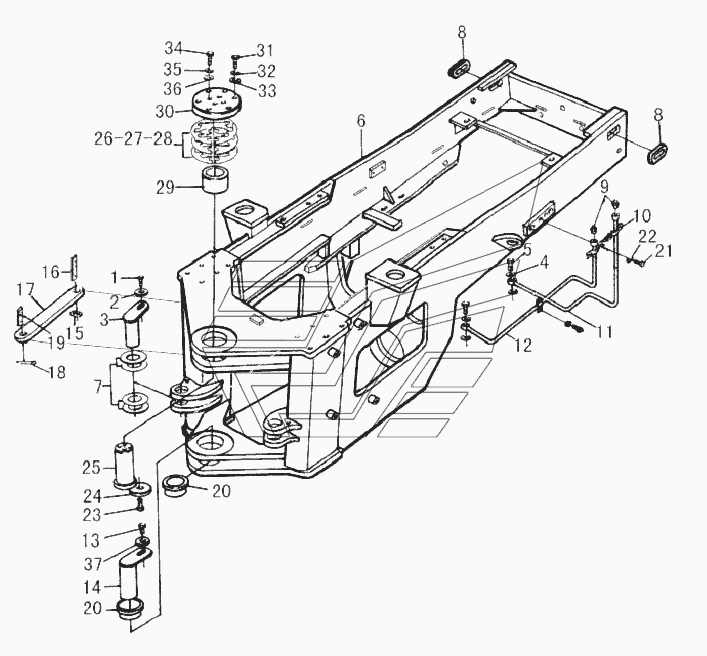

REAR FRAME ASSEMBLY LG969. Каталог 2009г.

LAMP FRAME AND FRONT FENDER LG969 COUNTER WEIGHT LG969

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 4011000197 Количество на модель: 2
4011000197
2
2

Номер детали на чертеже:

2

WASHER

Заводской номер: 4040000001 Количество на модель: 2
4040000001
2
3

Номер детали на чертеже:

3

PIN LGB301-50d9x78Rx140

Заводской номер: 4043000009 Количество на модель: 2
4043000009
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 29250000291 Количество на модель: 2
29250000291
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 29250000301 Количество на модель: 4
29250000301
4
6

Номер детали на чертеже:

6

REAR FRAME

Заводской номер: 29260013981 Количество на модель: 1
29260013981
1
7

Номер детали на чертеже:

7

SPACER GB303-50x90x1

Заводской номер: 4043000032 Количество на модель: 4
4043000032
4
8

Номер детали на чертеже:

8

RUBBER SLEEVE

Заводской номер: 29270000031 Количество на модель: 2
29270000031
2
9

Номер детали на чертеже:

9

GREASE NIPPLE

Заводской номер: 4030000065 Количество на модель: 4
4030000065
4
10

Номер детали на чертеже:

10

PLATE

Заводской номер: 29250000311 Количество на модель: 3
29250000311
3
11

Номер детали на чертеже:

11

OIL TUBE

Заводской номер: 29270000041 Количество на модель: 1
29270000041
1
12

Номер детали на чертеже:

12

OIL TUBE

Заводской номер: 29270000051 Количество на модель: 1
29270000051
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 4011000093 Количество на модель: 1
4011000093
1
14

Номер детали на чертеже:

14

DOWN ARTICULATION PIN

Заводской номер: 29250000161 Количество на модель: 1
29250000161
1
15

Номер детали на чертеже:

15

HOLDING RING

Заводской номер: 29270000081 Количество на модель: 1
29270000081
1
16

Номер детали на чертеже:

16

REAR PIN OF MOUNT BAR

Заводской номер: 29270000091 Количество на модель: 1
29270000091
1
17

Номер детали на чертеже:

17

MOUNT BAR

Заводской номер: 29270008911 Количество на модель: 1
29270008911
1
18

Номер детали на чертеже:

18

SPLIT PIN GB91-8x80EpZn

Заводской номер: 4016000043 Количество на модель: 1
4016000043
1
19

Номер детали на чертеже:

19

FRONT PIN OF MOUNT BAR

Заводской номер: 29270000121 Количество на модель: 1
29270000121
1
20

Номер детали на чертеже:

20

BUSH

Заводской номер: 29250000171 Количество на модель: 2
29250000171
2
21

Номер детали на чертеже:

21

SCREW

Заводской номер: 4014000024 Количество на модель: 6
4014000024
6
22

Номер детали на чертеже:

22

WASHER

Заводской номер: 4015000035 Количество на модель: 6
4015000035
6
24

Номер детали на чертеже:

24

DISC

Заводской номер: 29250000021 Количество на модель: 1
29250000021
1
25

Номер детали на чертеже:

25

UP ARTICULATION PIN

Заводской номер: 29250000031 Количество на модель: 1
29250000031
1
26

Номер детали на чертеже:

26

SPACER

Заводской номер: 29250000101 Количество на модель: 4
29250000101
4
27

Номер детали на чертеже:

27

SPACER

Заводской номер: 29250000111 Количество на модель: 4
29250000111
4
28

Номер детали на чертеже:

28

SPACER

Заводской номер: 29250000121 Количество на модель: 4
29250000121
4
29

Номер детали на чертеже:

29

BUSH

Заводской номер: 29250000131 Количество на модель: 1
29250000131
1
30

Номер детали на чертеже:

30

DISC

Заводской номер: 29250000141 Количество на модель: 1
29250000141
1
31

Номер детали на чертеже:

31

BOLT GB5782-M12x50EpZn-8.8

Заводской номер: 4011000064 Количество на модель: 6
4011000064
6
32

Номер детали на чертеже:

32

WASHER

Заводской номер: 4015000026 Количество на модель: 6
4015000026
6
33

Номер детали на чертеже:

33

WASHER

Заводской номер: 4015000168 Количество на модель: 6
4015000168
6
34

Номер детали на чертеже:

34

BOLT GB5782-M16x90EpZn-8.8

Заводской номер: 4011000069 Количество на модель: 4
4011000069
4
35

Номер детали на чертеже:

35

WASHER GB93-16-65Mn

Заводской номер: 4015000098 Количество на модель: 4
4015000098
4
36

Номер детали на чертеже:

36

WASHER

Заводской номер: 4015000181 Количество на модель: 4
4015000181
4
37

Номер детали на чертеже:

37

WASHER

Заводской номер: 4040000002 Количество на модель: 1
4040000002
1
