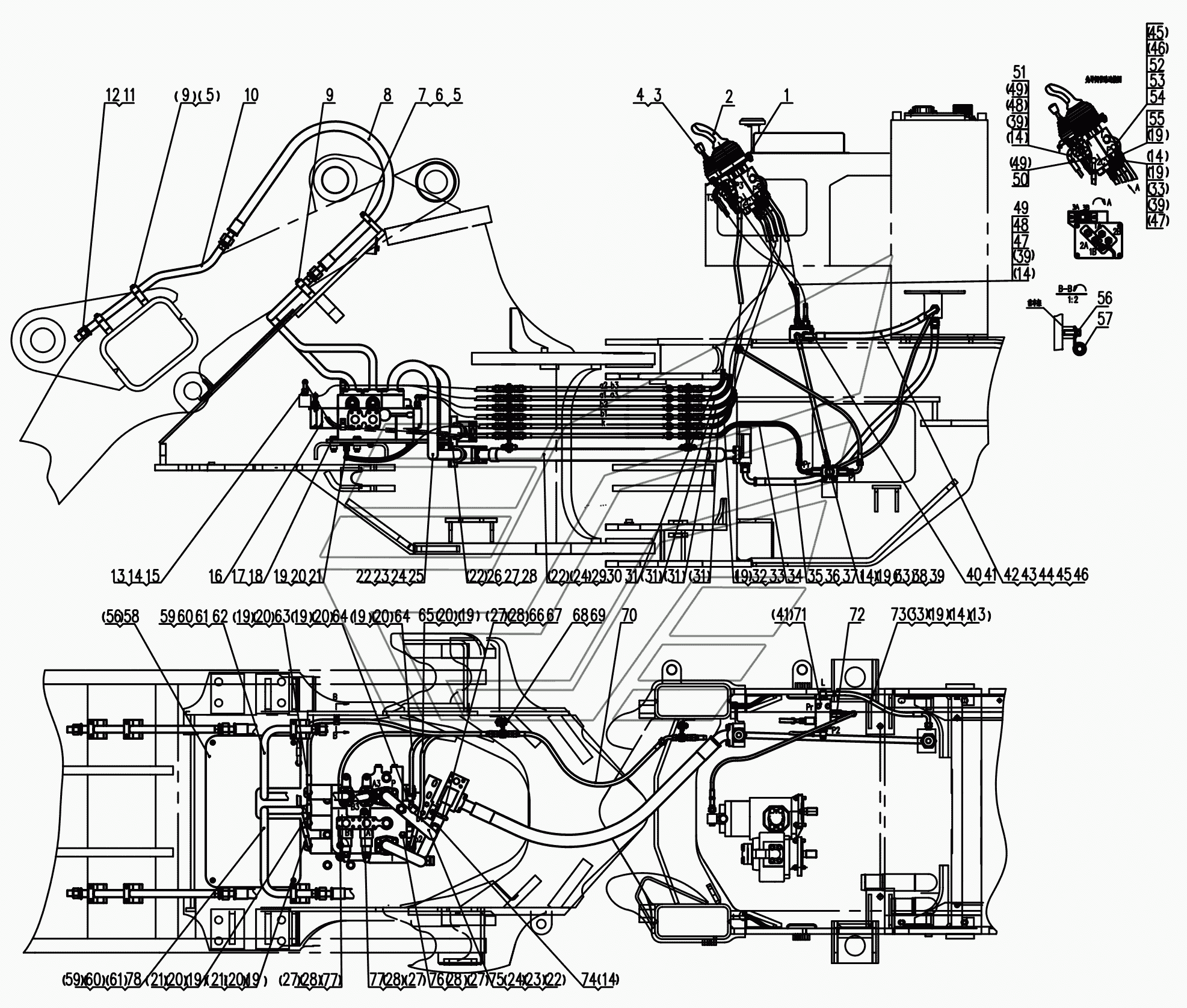

HYDRAULICALLY CONTROLLED ASSEMBLY LG968. Каталог 2007г.

WORKING PUMP ASSEMBLY LG968 LIFTING CYLINDER ASSEMBLY LG968

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 4011000447 Количество на модель: 4
4011000447
4
2

Номер детали на чертеже:

2

MONOLEVER PILOT VALVE DXS-OO

Заводской номер: 4120000370 Количество на модель: 1
4120000370
1
3

Номер детали на чертеже:

3

PILOT VALVE

Заводской номер: 4120001074 Количество на модель: 1
4120001074
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 4011000458 Количество на модель: 2
4011000458
2
5

Номер детали на чертеже:

5

BOLT GB16674-M10x65EpZn-8.8

Заводской номер: 4011000230 Количество на модель: 16
4011000230
16
6

Номер детали на чертеже:

6

RUBBER PLATE

Заводской номер: 2912001461 Количество на модель: 4
2912001461
4
7

Номер детали на чертеже:

7

PRESS PLATE

Заводской номер: 2912001462 Количество на модель: 2
2912001462
2
8

Номер детали на чертеже:

8

PIPE LGB127-414170

Заводской номер: 4041001121 Количество на модель: 2
4041001121
2
9

Номер детали на чертеже:

9

PRESS PLATE

Заводской номер: 2912001464 Количество на модель: 12
2912001464
12
10

Номер детали на чертеже:

10

OIL TUBE TO CHAMBER OF LIFTING CYLINDER

Заводской номер: 2912001465 Количество на модель: 2
2912001465
2
11

Номер детали на чертеже:

11

O-RING GB3452.1-25.8x1.80G

Заводской номер: 4030000504 Количество на модель: 2
4030000504
2
12

Номер детали на чертеже:

12

BLOCKING

Заводской номер: 4041000708 Количество на модель: 2
4041000708
2
13

Номер детали на чертеже:

13

STAIGHT JOINT

Заводской номер: 4041000150 Количество на модель: 2
4041000150
2
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 4041000767 Количество на модель: 9
4041000767
9
15

Номер детали на чертеже:

15

PIPE LGB128-005126

Заводской номер: 4041000506 Количество на модель: 1
4041000506
1
16

Номер детали на чертеже:

16

CONTROL VALVE D32A-18

Заводской номер: 4030000182 Количество на модель: 1
4030000182
1
17

Номер детали на чертеже:

17

BOLT GB16674-M16x50EpZn-8.8

Заводской номер: 4011000149 Количество на модель: 5
4011000149
5
18

Номер детали на чертеже:

18

SET PLATE OF OIL INLET TUBE

Заводской номер: 2912000754 Количество на модель: 1
2912000754
1
19

Номер детали на чертеже:

19

WASHER

Заводской номер: 2912001493 Количество на модель: 19
2912001493
19
20

Номер детали на чертеже:

20

JOINT

Заводской номер: 2912000766 Количество на модель: 7
2912000766
7
21

Номер детали на чертеже:

21

PIPE LGB125-005138

Заводской номер: 4041000505 Количество на модель: 3
4041000505
3
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 4011000477 Количество на модель: 18
4011000477
18
23

Номер детали на чертеже:

23

FLANGE

Заводской номер: 4041000010 Количество на модель: 2
4041000010
2
24

Номер детали на чертеже:

24

O-RING

Заводской номер: 4030000130 Количество на модель: 4
4030000130
4
25

Номер детали на чертеже:

25

OIL RETURN TUBE OF THE CONTROL VALVE

Заводской номер: 2912000003 Количество на модель: 1
2912000003
1
26

Номер детали на чертеже:

26

FTEADY REST

Заводской номер: 2912001212 Количество на модель: 1
2912001212
1
27

Номер детали на чертеже:

27

NUT

Заводской номер: 4013000011 Количество на модель: 9
4013000011
9
28

Номер детали на чертеже:

28

WASHER

Заводской номер: 4015000168 Количество на модель: 9
4015000168
9
29

Номер детали на чертеже:

29

FLANGE

Заводской номер: 4041000011 Количество на модель: 2
4041000011
2
30

Номер детали на чертеже:

30

PIPE LGB161-014135

Заводской номер: 4041000894 Количество на модель: 1
4041000894
1
31

Номер детали на чертеже:

31

PIPE OF PILOT

Заводской номер: 2912000763 Количество на модель: 6
2912000763
6
32

Номер детали на чертеже:

32

PIPE OF PILOT VALVE 2C

Заводской номер: 2912000762 Количество на модель: 1
2912000762
1
33

Номер детали на чертеже:

33

BOLT

Заводской номер: 4011000344 Количество на модель: 4
4011000344
4
34

Номер детали на чертеже:

34

REAR PIPE FROM LIFTING CYLINDER TO SELECTION VALVE

Заводской номер: 2912001100 Количество на модель: 1
2912001100
1
35

Номер детали на чертеже:

35

PIPE LGB165-014160

Заводской номер: 4041001011 Количество на модель: 1
4041001011
1
36

Номер детали на чертеже:

36

STAIGHT JOINT LGB120-03633

Заводской номер: 4041000577 Количество на модель: 2
4041000577
2
37

Номер детали на чертеже:

37

O-RING

Заводской номер: 4041000765 Количество на модель: 2
4041000765
2
38

Номер детали на чертеже:

38

PIPE SELECTION VALVE TO BLOCK

Заводской номер: 2912001220 Количество на модель: 1
2912001220
1
39

Номер детали на чертеже:

39

JOINT

Заводской номер: 4041000604 Количество на модель: 4
4041000604
4
40

Номер детали на чертеже:

40

BLOCK

Заводской номер: 2912001211 Количество на модель: 1
2912001211
1
41

Номер детали на чертеже:

41

BOLT GB16674-M10x60EpZn-8.8

Заводской номер: 4011000279 Количество на модель: 6
4011000279
6
42

Номер детали на чертеже:

42

PIPE BLOCK TO HYDRAULIC TANK ASSEMBLY

Заводской номер: 2912001224 Количество на модель: 1
2912001224
1
43

Номер детали на чертеже:

43

CONNECTER

Заводской номер: 4041000095 Количество на модель: 1
4041000095
1
44

Номер детали на чертеже:

44

O-RING LGB168-11524

Заводской номер: 4041000768 Количество на модель: 1
4041000768
1
45

Номер детали на чертеже:

45

STAIGHT JOINT LGB120-02222

Заводской номер: 4041000143 Количество на модель: 2
4041000143
2
46

Номер детали на чертеже:

46

O-RING

Заводской номер: 4041000771 Количество на модель: 2
4041000771
2
47

Номер детали на чертеже:

47

FRONT PILOT PIPE

Заводской номер: 2912001085 Количество на модель: 2
2912001085
2
48

Номер детали на чертеже:

48

BOLT

Заводской номер: 2912001032 Количество на модель: 2
2912001032
2
49

Номер детали на чертеже:

49

WASHER

Заводской номер: 2912001338 Количество на модель: 6
2912001338
6
50

Номер детали на чертеже:

50

STRAIGHT COUPLING

Заводской номер: 2912001034 Количество на модель: 2
2912001034
2
51

Номер детали на чертеже:

51

OIL RETURN PIPE OF PILOT VALVE

Заводской номер: 2912001033 Количество на модель: 1
2912001033
1
52

Номер детали на чертеже:

52

OIL RETURN PIPE OF PILOT VALVE

Заводской номер: 2912001226 Количество на модель: 1
2912001226
1
53

Номер детали на чертеже:

53

WASHER

Заводской номер: 2912001522 Количество на модель: 2
2912001522
2
54

Номер детали на чертеже:

54

BOLT

Заводской номер: 4011000366 Количество на модель: 1
4011000366
1
55

Номер детали на чертеже:

55

JOINT

Заводской номер: 2912000765 Количество на модель: 4
2912000765
4
56

Номер детали на чертеже:

56

BOLT

Заводской номер: 4011000461 Количество на модель: 8
4011000461
8
57

Номер детали на чертеже:

57

PIPE CLIP

Заводской номер: 2912000767 Количество на модель: 4
2912000767
4
58

Номер детали на чертеже:

58

FRONT CAP

Заводской номер: 2912001479 Количество на модель: 1
2912001479
1
59

Номер детали на чертеже:

59

BOLT

Заводской номер: 4011000475 Количество на модель: 8
4011000475
8
60

Номер детали на чертеже:

60

O-RING

Заводской номер: 4030000029 Количество на модель: 2
4030000029
2
61

Номер детали на чертеже:

61

FLANGE

Заводской номер: 4041000027 Количество на модель: 2
4041000027
2
62

Номер детали на чертеже:

62

OIL TUBE OF CONTROL VALVE

Заводской номер: 2912001481 Количество на модель: 1
2912001481
1
63

Номер детали на чертеже:

63

PIPE LGB161-005126

Заводской номер: 4041000503 Количество на модель: 1
4041000503
1
64

Номер детали на чертеже:

64

PIPE LGB161-005075

Заводской номер: 4041000502 Количество на модель: 2
4041000502
2
65

Номер детали на чертеже:

65

PIPE LGB161-005091

Заводской номер: 4041000210 Количество на модель: 1
4041000210
1
66

Номер детали на чертеже:

66

U-BOLT LGB159-14254

Заводской номер: 4041000954 Количество на модель: 2
4041000954
2
67

Номер детали на чертеже:

67

BOTTOM SHEET LGB160-4254

Заводской номер: 4041000955 Количество на модель: 2
4041000955
2
68

Номер детали на чертеже:

68

TWO-WAY PILOT OIL PIPE GROUP 2

Заводской номер: 2912001119 Количество на модель: 2
2912001119
2
69

Номер детали на чертеже:

69

BOLT

Заводской номер: 4011000479 Количество на модель: 8
4011000479
8
70

Номер детали на чертеже:

70

PIPE LGB129-005090

Заводской номер: 4041000652 Количество на модель: 8
4041000652
8
71

Номер детали на чертеже:

71

PRESSURE SELECTION VALVE

Заводской номер: 4120000448 Количество на модель: 1
4120000448
1
72

Номер детали на чертеже:

72

OIL INLET PIPE OF SELECTION VALVE

Заводской номер: 2912000755 Количество на модель: 1
2912000755
1
73

Номер детали на чертеже:

73

OIL RETURN PIPE FOR SELECTION VALVE

Заводской номер: 2912000756 Количество на модель: 1
2912000756
1
74

Номер детали на чертеже:

74

PLUG

Заводской номер: 4041000774 Количество на модель: 3
4041000774
3
75

Номер детали на чертеже:

75

OIL INLET TUBE OF OIL INLET TUBE

Заводской номер: 2912001215 Количество на модель: 1
2912001215
1
76

Номер детали на чертеже:

76

BOLT

Заводской номер: 4011000056 Количество на модель: 1
4011000056
1
77

Номер детали на чертеже:

77

BOLT

Заводской номер: 4011000057 Количество на модель: 2
4011000057
2
78

Номер детали на чертеже:

78

OIL TUBE OF CONTROL VALVE

Заводской номер: 2912001483 Количество на модель: 1
2912001483
1
