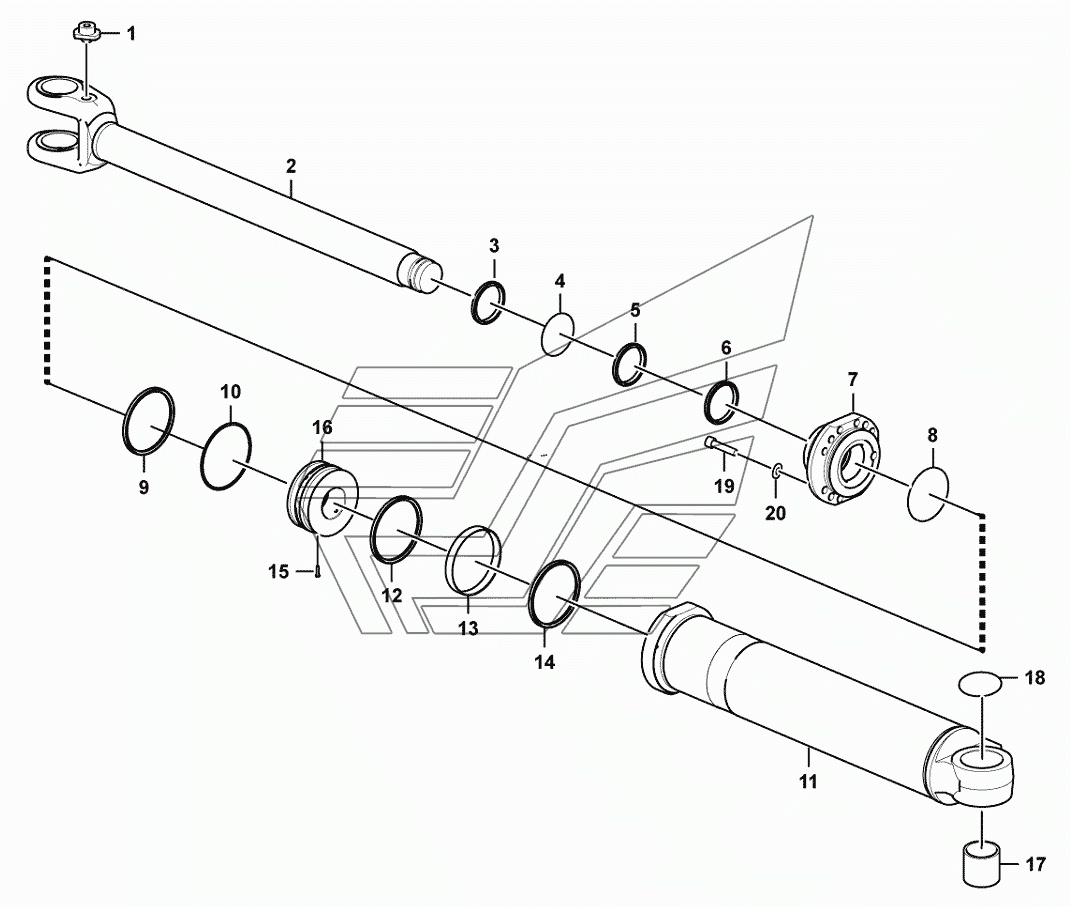

(371368) Lift arm cylinder LG956V. Каталог 2015г.

(3713CH) Lift arm cylinder LG956V Dump cylinder assembly LG956V

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
7
11
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Retainer hsgf-160/90*812.5-1

Заводской номер: 4120001699003 Количество на модель: 1
4120001699003
1
2

Номер детали на чертеже:

2

Piston rod

Заводской номер: 4120002263103 Количество на модель: 1
4120002263103
1
3

Номер детали на чертеже:

3

SEALING MEMBER AGGREGATE

Заводской номер: 4120002263101 Количество на модель: 1
4120002263101
1
7

Номер детали на чертеже:

7

Cover

Заводской номер: 4120002263012 Количество на модель: 1
4120002263012
1
11

Номер детали на чертеже:

11

CYLINDER BODY HSGF-170/90x767-2

Заводской номер: 4120002263105 Количество на модель: 1
4120002263105
1
15

Номер детали на чертеже:

15

Screw

Заводской номер: 4120002263006 Количество на модель: 1
4120002263006
1
16

Номер детали на чертеже:

16

PISTON HSGF-170/90x767-3

Заводской номер: 4120002263106 Количество на модель: 1
4120002263106
1
17

Номер детали на чертеже:

17

Bushing

Заводской номер: 4120002263010 Количество на модель: 1
4120002263010
1
18

Номер детали на чертеже:

18

Sealing ring

Заводской номер: 4120002263011 Количество на модель: 2
4120002263011
2
19

Номер детали на чертеже:

19

BOLT GB5785-M18x1.5x70EpZn-10.9

Заводской номер: 4011000791 Количество на модель: 12
4011000791
12
20

Номер детали на чертеже:

20

Washer

Заводской номер: 4110000014038 Количество на модель: 12
4110000014038
12
