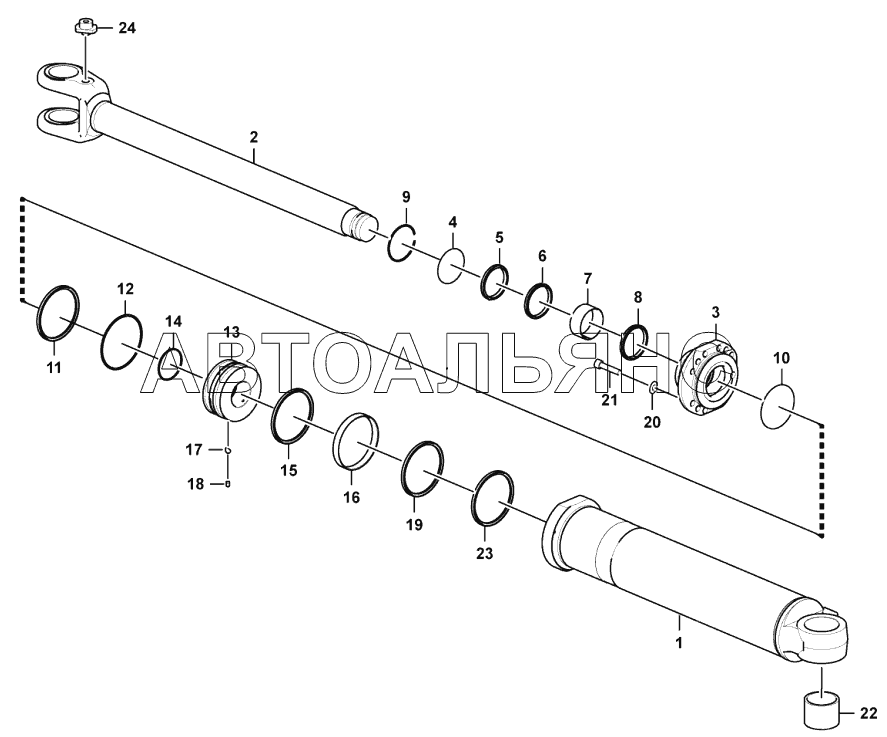

Lifting cylinder assembly LG956L. Каталог 2015г.

Lifting cylinder system LG956L Lifting cylinder assembly LG956L

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
9
13
17
18
20
21
22
24

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cylinder tube

Заводской номер: 4120002263001 Количество на модель: 1
4120002263001
1
2

Номер детали на чертеже:

2

Piston rod

Заводской номер: 4120002263002 Количество на модель: 1
4120002263002
1
3

Номер детали на чертеже:

3

Cover

Заводской номер: 4120002263003 Количество на модель: 1
4120002263003
1
4

Номер детали на чертеже:

4

Sealing ring kit

Заводской номер: 4120002263401 Количество на модель: 1
4120002263401
1
9

Номер детали на чертеже:

9

Retaining ring

Заводской номер: 4120005685006 Количество на модель: 1
4120005685006
1
13

Номер детали на чертеже:

13

Piston

Заводской номер: 4120002263004 Количество на модель: 1
4120002263004
1
17

Номер детали на чертеже:

17

Ball

Заводской номер: 4120004489008 Количество на модель: 1
4120004489008
1
18

Номер детали на чертеже:

18

Hex. socket screw

Заводской номер: 4120004489009 Количество на модель: 1
4120004489009
1
20

Номер детали на чертеже:

20

Spring washer

Заводской номер: 4120004488007 Количество на модель: 12
4120004488007
12
21

Номер детали на чертеже:

21

Screw

Заводской номер: 4120005801012 Количество на модель: 12
4120005801012
12
22

Номер детали на чертеже:

22

Bushing

Заводской номер: 4120002263005 Количество на модель: 1
4120002263005
1
24

Номер детали на чертеже:

24

Anchorage

Заводской номер: 4120005685012 Количество на модель: 1
4120005685012
1
Lifting cylinder system LG956L Lifting cylinder assembly LG956L
