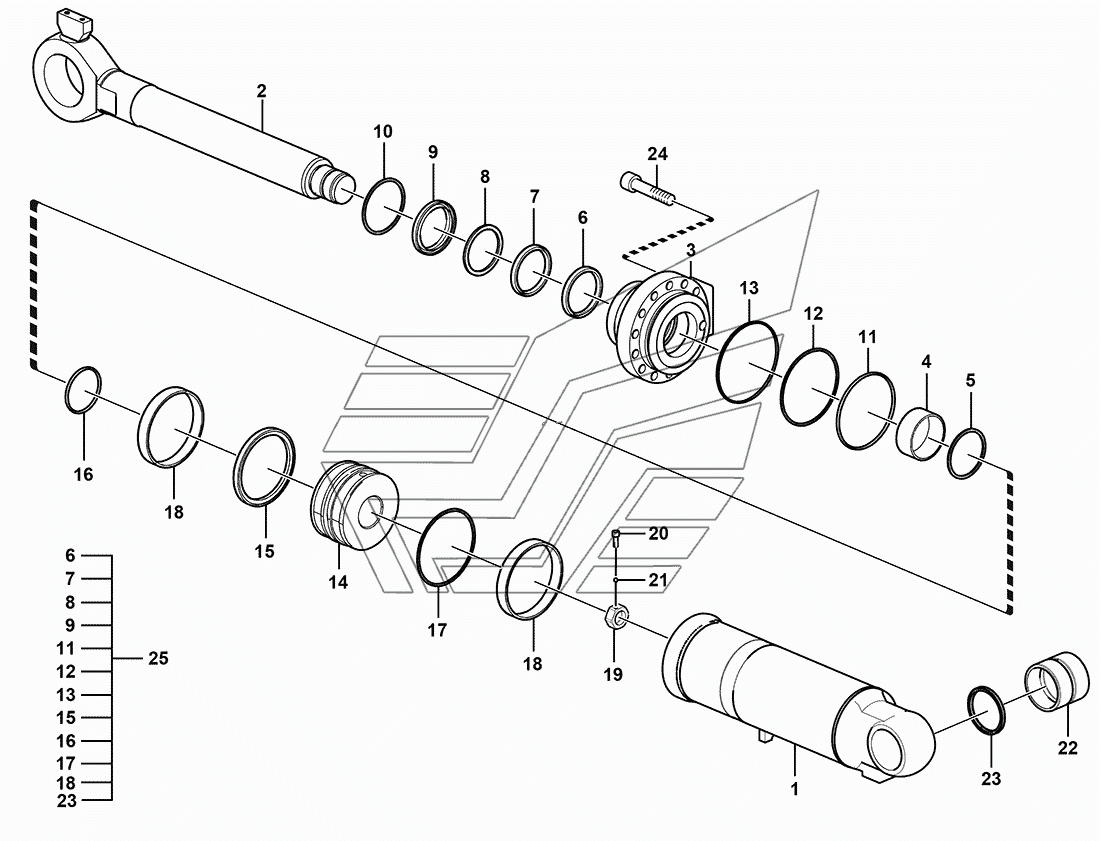

(3731CH) Tilt cylinder LG956F. Каталог 2016г.

Tilt cylinder assembly LG956F Linkage structure LG956F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cylinder tube

Заводской номер: 4120006001001 Количество на модель: 1
4120006001001
1
2

Номер детали на чертеже:

2

Piston rod

Заводской номер: 4120006001002 Количество на модель: 1
4120006001002
1
3

Номер детали на чертеже:

3

Cover

Заводской номер: 4120006001003 Количество на модель: 1
4120006001003
1
4

Номер детали на чертеже:

4

Bushing

Заводской номер: 4120006001004 Количество на модель: 1
4120006001004
1
5

Номер детали на чертеже:

5

Retaining ring

Заводской номер: 4120006001005 Количество на модель: 1
4120006001005
1
6

Номер детали на чертеже:

6

Sealing ring

Заводской номер: 4120006001006 Количество на модель: 1
4120006001006
1
7

Номер детали на чертеже:

7

Sealing ring

Заводской номер: 4120006001007 Количество на модель: 1
4120006001007
1
8

Номер детали на чертеже:

8

Retaining ring

Заводской номер: 4120006001008 Количество на модель: 1
4120006001008
1
9

Номер детали на чертеже:

9

Sealing ring

Заводской номер: 4120006001009 Количество на модель: 1
4120006001009
1
10

Номер детали на чертеже:

10

Retaining ring

Заводской номер: 4120006560009 Количество на модель: 1
4120006560009
1
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 4120006001010 Количество на модель: 1
4120006001010
1
12

Номер детали на чертеже:

12

O-ring

Заводской номер: 4120006001011 Количество на модель: 1
4120006001011
1
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 4120006001012 Количество на модель: 1
4120006001012
1
14

Номер детали на чертеже:

14

Piston

Заводской номер: 4120006001013 Количество на модель: 1
4120006001013
1
15

Номер детали на чертеже:

15

Sealing ring

Заводской номер: 4120006001014 Количество на модель: 1
4120006001014
1
16

Номер детали на чертеже:

16

O-ring

Заводской номер: 4120006001015 Количество на модель: 1
4120006001015
1
17

Номер детали на чертеже:

17

O-ring

Заводской номер: 4120006001016 Количество на модель: 1
4120006001016
1
18

Номер детали на чертеже:

18

Sealing ring

Заводской номер: 4120006001017 Количество на модель: 2
4120006001017
2
19

Номер детали на чертеже:

19

Nut

Заводской номер: 4120006001018 Количество на модель: 1
4120006001018
1
20

Номер детали на чертеже:

20

Screw

Заводской номер: 4120006560007 Количество на модель: 1
4120006560007
1
21

Номер детали на чертеже:

21

Ball

Заводской номер: 4120006560006 Количество на модель: 1
4120006560006
1
22

Номер детали на чертеже:

22

Bushing

Заводской номер: 4120006001019 Количество на модель: 1
4120006001019
1
23

Номер детали на чертеже:

23

Sealing ring

Заводской номер: 4120006001020 Количество на модель: 2
4120006001020
2
24

Номер детали на чертеже:

24

Screw

Заводской номер: 4120005997017 Количество на модель: 12
4120005997017
12
25

Номер детали на чертеже:

25

Sealing kit

Заводской номер: 4120006001021 Количество на модель: 1
4120006001021
1
Tilt cylinder assembly LG956F Linkage structure LG956F
