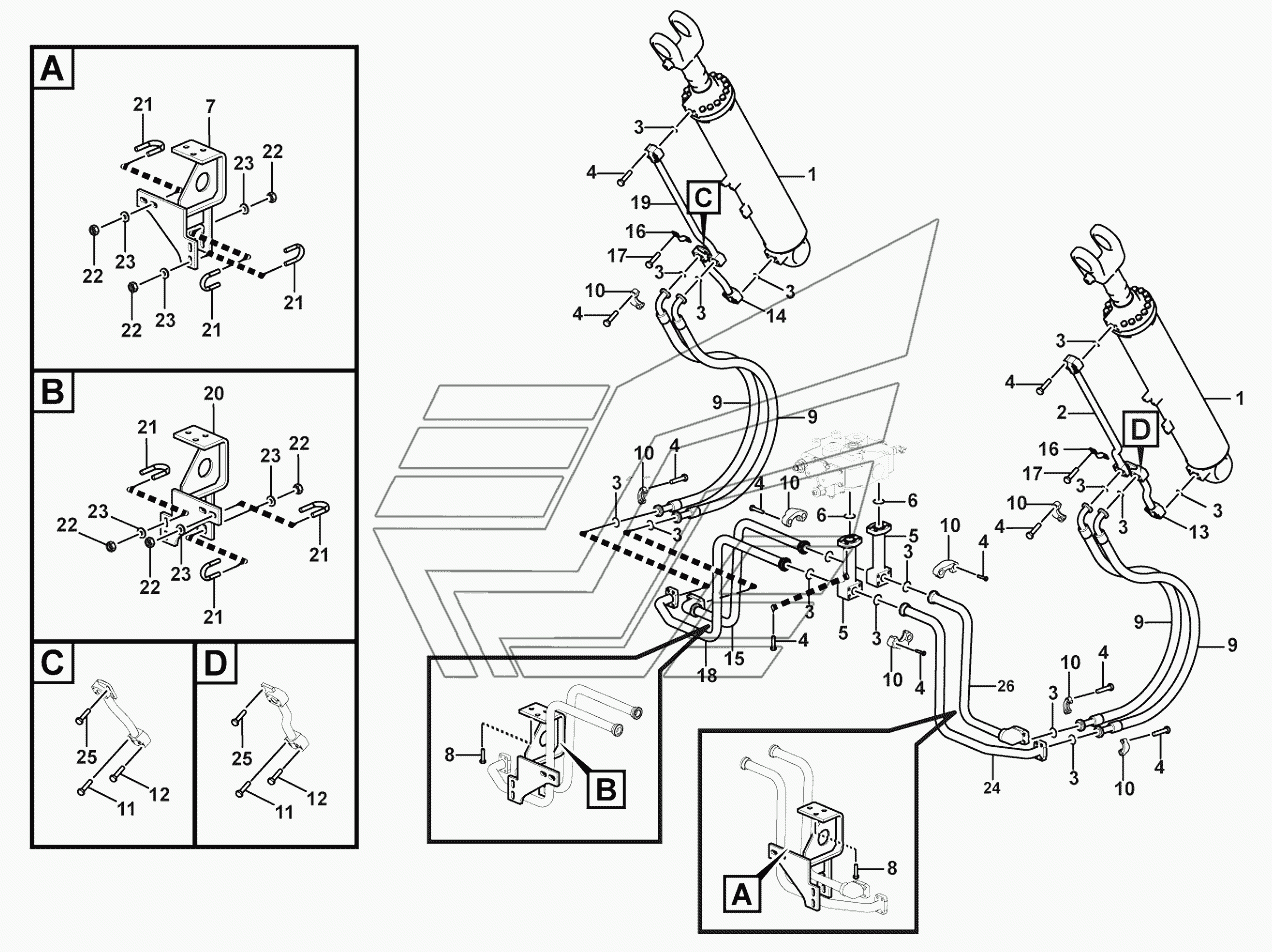

Lift arm cylinder assembly LG955N. Каталог 2015г.

Control mechanism (130501) LG955N Lift arm cylinder (3713CH) LG955N

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Boom cylinder

Заводской номер: 4120005685 Количество на модель: 2
4120005685
2
2

Номер детали на чертеже:

2

SMALL CHAMBER TUBE OF LEFT LIFT CYLINDER

Заводской номер: 29130001021 Количество на модель: 1
29130001021
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 4030000026 Количество на модель: 16
4030000026
16
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 4011000475 Количество на модель: 64
4011000475
64
5

Номер детали на чертеже:

5

TUBE

Заводской номер: 29130008152 Количество на модель: 2
29130008152
2
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 4030000029 Количество на модель: 2
4030000029
2
7

Номер детали на чертеже:

7

LEFT BRACKET

Заводской номер: 29130011991 Количество на модель: 1
29130011991
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 4011000474 Количество на модель: 6
4011000474
6
9

Номер детали на чертеже:

9

OIL PIPE OF LIFTING CYLINDER

Заводской номер: 29130001211 Количество на модель: 4
29130001211
4
10

Номер детали на чертеже:

10

FLANGE

Заводской номер: 4041000043 Количество на модель: 12
4041000043
12
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 4011000473 Количество на модель: 4
4011000473
4
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 4011000309 Количество на модель: 4
4011000309
4
13

Номер детали на чертеже:

13

BIG CHAMBER TUBE OF LEFT LIFT CYLINDER

Заводской номер: 29130001171 Количество на модель: 1
29130001171
1
14

Номер детали на чертеже:

14

BIG CHAMBER TUBE OF RIGHT LIFT CYLINDER

Заводской номер: 29130001181 Количество на модель: 1
29130001181
1
15

Номер детали на чертеже:

15

SMALL CHAMBER RIGHE TUBE OF LIFTING

Заводской номер: 29130008201 Количество на модель: 1
29130008201
1
16

Номер детали на чертеже:

16

CLAMP

Заводской номер: 29130000111 Количество на модель: 2
29130000111
2
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 4011000458 Количество на модель: 4
4011000458
4
18

Номер детали на чертеже:

18

BIG CHAMBER RIGHE TUBE OF LIFTING

Заводской номер: 29130008181 Количество на модель: 1
29130008181
1
19

Номер детали на чертеже:

19

SMALL CHAMBER TUBE OF RIGHT LIFT CYLINDER

Заводской номер: 29130001031 Количество на модель: 1
29130001031
1
20

Номер детали на чертеже:

20

BRACKET

Заводской номер: 29130012011 Количество на модель: 1
29130012011
1
21

Номер детали на чертеже:

21

U-BOLT LGB159-13040

Заводской номер: 4041001017 Количество на модель: 6
4041001017
6
22

Номер детали на чертеже:

22

NUT

Заводской номер: 4013000007 Количество на модель: 12
4013000007
12
23

Номер детали на чертеже:

23

Washer

Заводской номер: 4015000162 Количество на модель: 12
4015000162
12
24

Номер детали на чертеже:

24

BIG CHAMBER LEFT TUBE OF LIFTING

Заводской номер: 29130008221 Количество на модель: 1
29130008221
1
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 4011000447 Количество на модель: 4
4011000447
4
26

Номер детали на чертеже:

26

SMALL CHAMBER LEFT TUBE OF LIFTING

Заводской номер: 29130008241 Количество на модель: 1
29130008241
1
