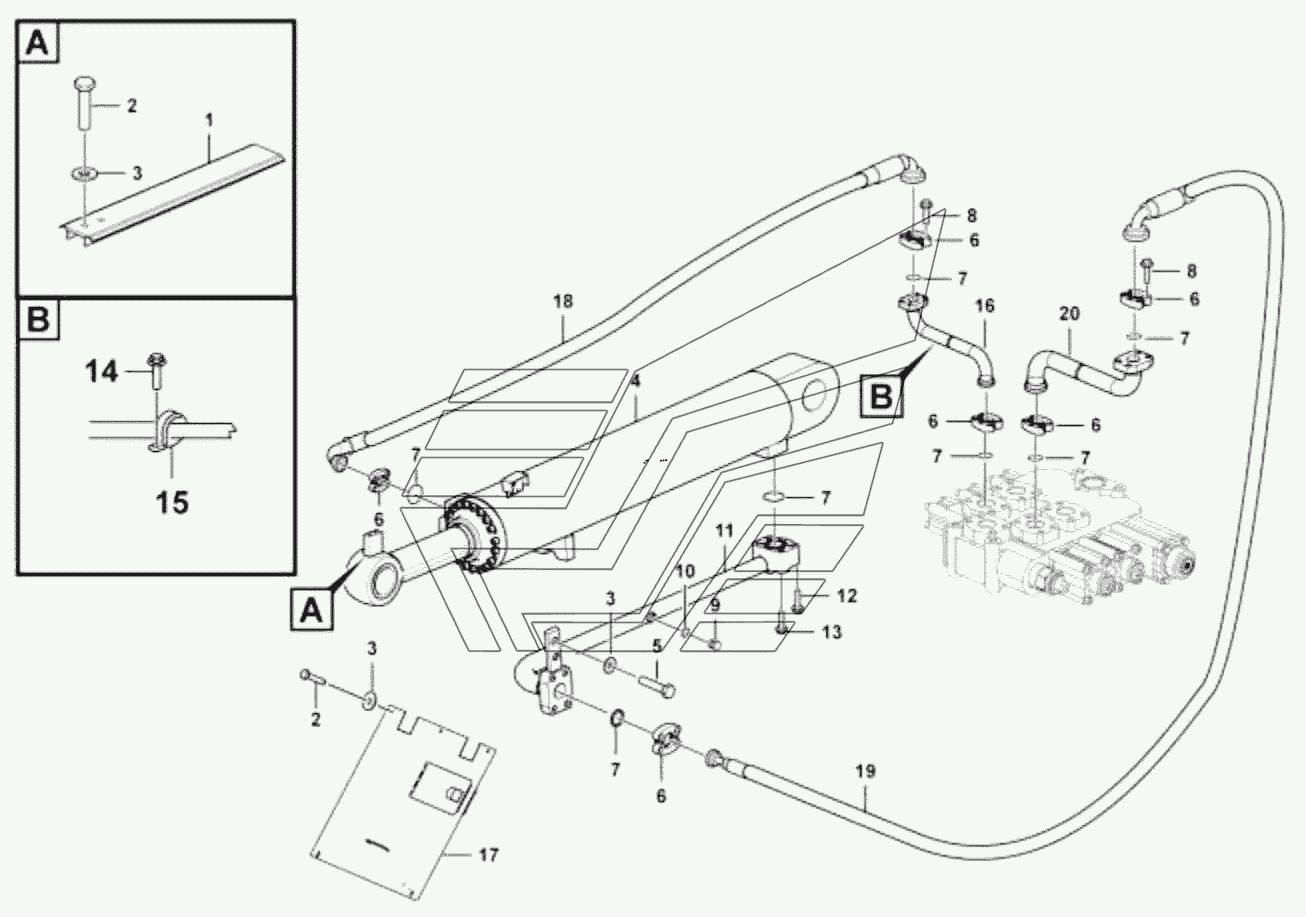

Dump cylinder assembly LG953N. Каталог 2015г.

Lifting cylinder (371401) LG953N Bucket cylinder (3713CH) LG953N

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Indicator plate

Заводской номер: 29140009811 Количество на модель: 1
29140009811
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 4011000081 Количество на модель: 7
4011000081
7
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 4015000197 Количество на модель: 9
4015000197
9
4

Номер детали на чертеже:

4

Tilt cylinder

Заводской номер: 4120003097 Количество на модель: 1
4120003097
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 4011000084 Количество на модель: 2
4011000084
2
6

Номер детали на чертеже:

6

FLANGE

Заводской номер: 4041000056 Количество на модель: 6
4041000056
6
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 4030000029 Количество на модель: 7
4030000029
7
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 4011000475 Количество на модель: 24
4011000475
24
9

Номер детали на чертеже:

9

PLUG

Заводской номер: 4041000774 Количество на модель: 1
4041000774
1
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 4041000767 Количество на модель: 1
4041000767
1
11

Номер детали на чертеже:

11

Pipe

Заводской номер: 29140012161 Количество на модель: 1
29140012161
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 4011000309 Количество на модель: 2
4011000309
2
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 4011000473 Количество на модель: 2
4011000473
2
14

Номер детали на чертеже:

14

Clamp

Заводской номер: 29140011871 Количество на модель: 4
29140011871
4
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 4011000560 Количество на модель: 8
4011000560
8
16

Номер детали на чертеже:

16

Pipe

Заводской номер: 29140011831 Количество на модель: 1
29140011831
1
17

Номер детали на чертеже:

17

Cover plate

Заводской номер: 29140012191 Количество на модель: 1
29140012191
1
18

Номер детали на чертеже:

18

Hose assembly

Заводской номер: 4041000178 Количество на модель: 1
4041000178
1
19

Номер детали на чертеже:

19

Hose assembly

Заводской номер: 4041001638 Количество на модель: 1
4041001638
1
20

Номер детали на чертеже:

20

Pipe

Заводской номер: 29140011851 Количество на модель: 1
29140011851
1
Lifting cylinder (371401) LG953N Bucket cylinder (3713CH) LG953N
