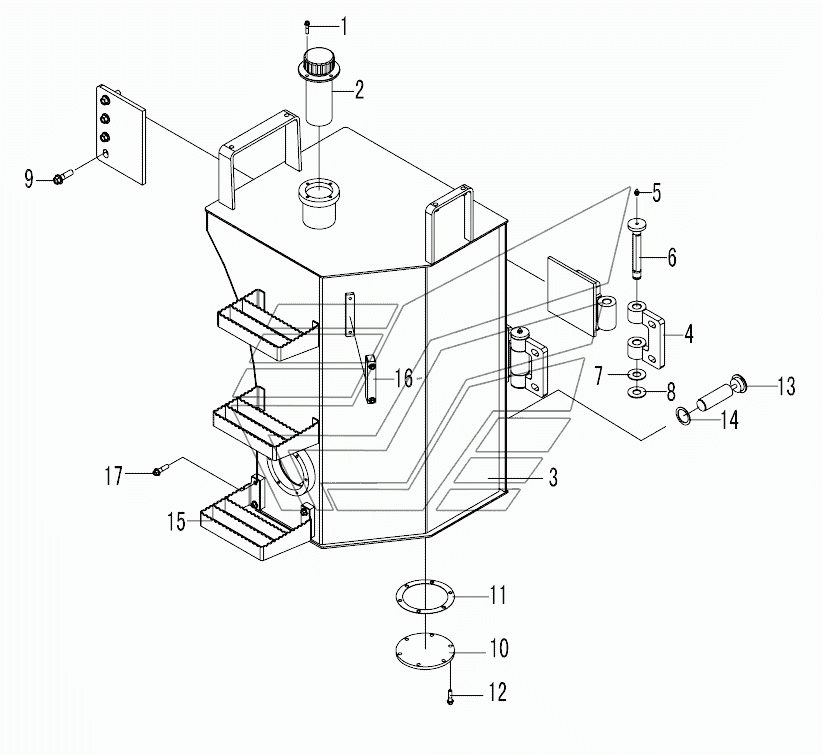

LG9530G1 FUEL TANK ASSEMBLY LG953. Каталог 2008г.

LG9530F1-4 IMPLEMENT HYDRAULIC SYSTEM LG953 LG9530G2 HYDRAULIC TANK ASSEMBLY LG953

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 4011000461 Количество на модель: 4
4011000461
4
2

Номер детали на чертеже:

2

STRAINER

Заводской номер: 4120000081 Количество на модель: 1
4120000081
1
3

Номер детали на чертеже:

3

FUEL TANK

Заводской номер: 29020001042 Количество на модель: 1
29020001042
1
4

Номер детали на чертеже:

4

JOIN LEAF

Заводской номер: 29020001051 Количество на модель: 2
29020001051
2
5

Номер детали на чертеже:

5

FITING

Заводской номер: 4030000101 Количество на модель: 2
4030000101
2
6

Номер детали на чертеже:

6

PIN

Заводской номер: 29020001061 Количество на модель: 2
29020001061
2
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 29020001071 Количество на модель: 2
29020001071
2
8

Номер детали на чертеже:

8

RING SNAP

Заводской номер: 4015000130 Количество на модель: 2
4015000130
2
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 4011000148 Количество на модель: 8
4011000148
8
10

Номер детали на чертеже:

10

FLANGED CAP

Заводской номер: 29020001081 Количество на модель: 2
29020001081
2
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 29020001091 Количество на модель: 2
29020001091
2
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 4011000474 Количество на модель: 16
4011000474
16
13

Номер детали на чертеже:

13

OIL FILTER

Заводской номер: 29020001101 Количество на модель: 1
29020001101
1
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 29020000062 Количество на модель: 1
29020000062
1
15

Номер детали на чертеже:

15

DOWN FOOTPLATE

Заводской номер: 29020001301 Количество на модель: 1
29020001301
1
16

Номер детали на чертеже:

16

FUEL LEVEL GAUGE

Заводской номер: 4120000091 Количество на модель:
4120000091
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 4011000137 Количество на модель: 4
4011000137
4
