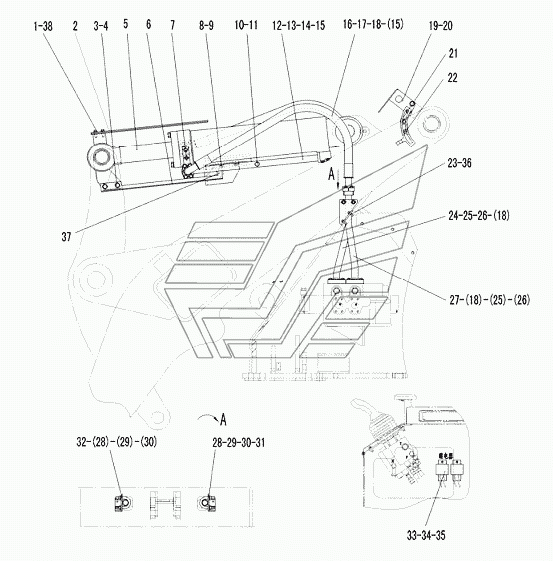

TILT CYLINDER ASSEMBLY LG938L. Каталог 2010г.

LIFTING CYLINDER ASSEMBLY LG938L HYDRAULIC TANK ASSEMBLY LG938L

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 4011000081 Количество на модель: 2
4011000081
2
2

Номер детали на чертеже:

2

INDICATING ROD OF BUCKET

Заводской номер: 29140009881 Количество на модель: 1
29140009881
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 4011000145 Количество на модель: 2
4011000145
2
4

Номер детали на чертеже:

4

NUT

Заводской номер: 4013000013 Количество на модель: 2
4013000013
2
5

Номер детали на чертеже:

5

TILT CYLINDER

Заводской номер: 4120001083 Количество на модель: 1
4120001083
1
6

Номер детали на чертеже:

6

INDICATION ROD OF TILT CYLINDER

Заводской номер: 29140008371 Количество на модель: 1
29140008371
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 4011000080 Количество на модель: 2
4011000080
2
8

Номер детали на чертеже:

8

BRACKET OF APPROACH SWITCH

Заводской номер: 29140007581 Количество на модель: 1
29140007581
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 4011000479 Количество на модель: 2
4011000479
2
10

Номер детали на чертеже:

10

PLUG

Заводской номер: 4041000774 Количество на модель: 1
4041000774
1
11

Номер детали на чертеже:

11

O-RING

Заводской номер: 4041000767 Количество на модель: 1
4041000767
1
12

Номер детали на чертеже:

12

BIG CHAMBER TUBE OF TILT CYLINDER

Заводской номер: 29140008441 Количество на модель: 1
29140008441
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 4011000309 Количество на модель: 2
4011000309
2
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 4011000473 Количество на модель: 2
4011000473
2
15

Номер детали на чертеже:

15

O-RING

Заводской номер: 4030000026 Количество на модель: 5
4030000026
5
16

Номер детали на чертеже:

16

PIPE

Заводской номер: 4041000939 Количество на модель: 2
4041000939
2
17

Номер детали на чертеже:

17

FLANGE

Заводской номер: 4041000043 Количество на модель: 4
4041000043
4
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 4011000475 Количество на модель: 24
4011000475
24
19

Номер детали на чертеже:

19

FRAME OF ADJACENT SWICH

Заводской номер: 29140007541 Количество на модель: 1
29140007541
1
20

Номер детали на чертеже:

20

APPROACH SWITCH

Заводской номер: 4130000678 Количество на модель: 1
4130000678
1
21

Номер детали на чертеже:

21

INDICATIONG PLATE OF LIFTING CYLINDER

Заводской номер: 29140007551 Количество на модель: 1
29140007551
1
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 4011000137 Количество на модель: 4
4011000137
4
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 4011000105 Количество на модель: 4
4011000105
4
24

Номер детали на чертеже:

24

OIL TUBE OF SMALL CHAMBEROF TILT CYLINDER

Заводской номер: 29140008401 Количество на модель: 1
29140008401
1
25

Номер детали на чертеже:

25

O-RING

Заводской номер: 4030000029 Количество на модель: 2
4030000029
2
26

Номер детали на чертеже:

26

FLANGE

Заводской номер: 4041000027 Количество на модель: 2
4041000027
2
27

Номер детали на чертеже:

27

OIL TUBE OF BIG CHAMBEROF TILT CYLINDER

Заводской номер: 29140008411 Количество на модель: 1
29140008411
1
28

Номер детали на чертеже:

28

Washer

Заводской номер: 4015000162 Количество на модель: 6
4015000162
6
29

Номер детали на чертеже:

29

NUT

Заводской номер: 4013000007 Количество на модель: 4
4013000007
4
30

Номер детали на чертеже:

30

U-BOLT

Заводской номер: 4041000958 Количество на модель: 2
4041000958
2
31

Номер детали на чертеже:

31

STEADY REST A

Заводской номер: 29140004061 Количество на модель: 1
29140004061
1
32

Номер детали на чертеже:

32

STEADY REST B

Заводской номер: 29140004071 Количество на модель: 1
29140004071
1
33

Номер детали на чертеже:

33

MIDDLE RELAY

Заводской номер: 4130000011 Количество на модель: 2
4130000011
2
34

Номер детали на чертеже:

34

SCREW

Заводской номер: 4014000048 Количество на модель: 2
4014000048
2
35

Номер детали на чертеже:

35

WASHER

Заводской номер: 4015000110 Количество на модель: 2
4015000110
2
36

Номер детали на чертеже:

36

WASHER

Заводской номер: 4015000072 Количество на модель: 4
4015000072
4
37

Номер детали на чертеже:

37

APPROACH

Заводской номер: 4130000010 Количество на модель: 1
4130000010
1
38

Номер детали на чертеже:

38

WASHER

Заводской номер: 4015000197 Количество на модель: 2
4015000197
2
