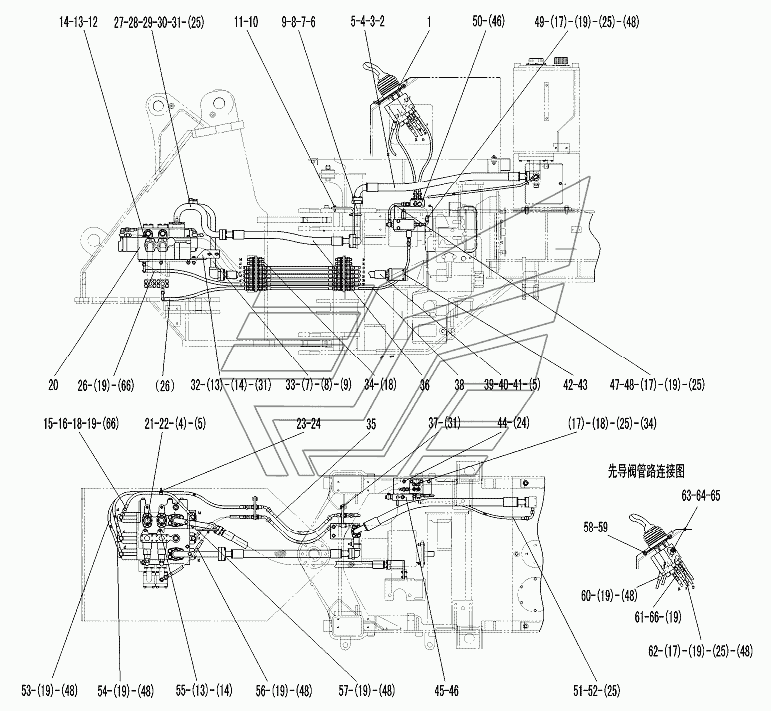

HYDRAULIC CONTROL ASSEMBLY LG938. Каталог 2010г.

TIRE GB2980-23.5-25 (520101) LG938 WORKING PUMP ASSEMBLY LG938

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

MONOLEVER PILOT VALVE DXS-OO

Заводской номер: 4120000370 Количество на модель: 1
4120000370
1
2

Номер детали на чертеже:

2

TUBE

Заводской номер: 4041000532 Количество на модель: 1
4041000532
1
3

Номер детали на чертеже:

3

FLANGE

Заводской номер: 4041000056 Количество на модель: 4
4041000056
4
4

Номер детали на чертеже:

4

O-RING

Заводской номер: 4030000029 Количество на модель: 6
4030000029
6
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 4011000475 Количество на модель: 32
4011000475
32
6

Номер детали на чертеже:

6

TUBE

Заводской номер: 29120004031 Количество на модель: 1
29120004031
1
7

Номер детали на чертеже:

7

U-BOLT

Заводской номер: 4011000556 Количество на модель: 3
4011000556
3
8

Номер детали на чертеже:

8

Washer

Заводской номер: 4015000162 Количество на модель: 6
4015000162
6
9

Номер детали на чертеже:

9

NUT

Заводской номер: 4013000007 Количество на модель: 6
4013000007
6
10

Номер детали на чертеже:

10

MOUNTED PLATE

Заводской номер: 29120011372 Количество на модель: 1
29120011372
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 4011000447 Количество на модель: 2
4011000447
2
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 4011000057 Количество на модель: 2
4011000057
2
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 4015000168 Количество на модель: 5
4015000168
5
14

Номер детали на чертеже:

14

NUT

Заводской номер: 4013000011 Количество на модель: 5
4013000011
5
15

Номер детали на чертеже:

15

PIPE LGB125-004055

Заводской номер: 4041000592 Количество на модель: 1
4041000592
1
16

Номер детали на чертеже:

16

JOINT

Заводской номер: 4041001023 Количество на модель: 1
4041001023
1
17

Номер детали на чертеже:

17

JOINT

Заводской номер: 4041000604 Количество на модель: 12
4041000604
12
18

Номер детали на чертеже:

18

O-RING

Заводской номер: 4030000240 Количество на модель: 11
4030000240
11
19

Номер детали на чертеже:

19

WASHER

Заводской номер: 29120014931 Количество на модель: 18
29120014931
18
20

Номер детали на чертеже:

20

MULTIPLE UNIT

Заводской номер: 4120001054 Количество на модель: 1
4120001054
1
21

Номер детали на чертеже:

21

FLANGE

Заводской номер: 4041000027 Количество на модель: 2
4041000027
2
22

Номер детали на чертеже:

22

DUST-PREVENTION CAP

Заводской номер: 4041000716 Количество на модель: 2
4041000716
2
23

Номер детали на чертеже:

23

CLAMP

Заводской номер: 29120007671 Количество на модель: 3
29120007671
3
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 4011000458 Количество на модель: 5
4011000458
5
25

Номер детали на чертеже:

25

O-RING

Заводской номер: 4041000767 Количество на модель: 9
4041000767
9
26

Номер детали на чертеже:

26

PIPE

Заводской номер: 4041000632 Количество на модель: 2
4041000632
2
27

Номер детали на чертеже:

27

OIL RETURN TUBE OF MULTIPLE UNIT VALVE

Заводской номер: 29120010631 Количество на модель: 1
29120010631
1
28

Номер детали на чертеже:

28

PLUG

Заводской номер: 4041000774 Количество на модель: 2
4041000774
2
29

Номер детали на чертеже:

29

FLANGE

Заводской номер: 4041000010 Количество на модель: 2
4041000010
2
30

Номер детали на чертеже:

30

O-RING

Заводской номер: 4030000130 Количество на модель: 2
4030000130
2
31

Номер детали на чертеже:

31

BOLT

Заводской номер: 4011000477 Количество на модель: 16
4011000477
16
32

Номер детали на чертеже:

32

STEADY REST

Заводской номер: 29120011391 Количество на модель: 1
29120011391
1
33

Номер детали на чертеже:

33

FEEDING TUBE OF MULTIPLE UNIT VALVE

Заводской номер: 29120010691 Количество на модель: 1
29120010691
1
34

Номер детали на чертеже:

34

PLUG

Заводской номер: 4041000598 Количество на модель: 10
4041000598
10
35

Номер детали на чертеже:

35

MIDDLE PILOT PIPE

Заводской номер: 29120010721 Количество на модель: 6
29120010721
6
36

Номер детали на чертеже:

36

PIPE

Заводской номер: 4041000636 Количество на модель: 1
4041000636
1
37

Номер детали на чертеже:

37

TWO-WAY NEST OF TUBES

Заводской номер: 29120010731 Количество на модель: 2
29120010731
2
38

Номер детали на чертеже:

38

PIPE

Заводской номер: 4041000613 Количество на модель: 1
4041000613
1
39

Номер детали на чертеже:

39

FLANGE

Заводской номер: 4041000043 Количество на модель: 2
4041000043
2
40

Номер детали на чертеже:

40

PIPE LGB107-010110

Заводской номер: 4041000769 Количество на модель: 1
4041000769
1
41

Номер детали на чертеже:

41

O-RING

Заводской номер: 4030000026 Количество на модель: 2
4030000026
2
42

Номер детали на чертеже:

42

TWO-WAY BLOCK

Заводской номер: 29120010751 Количество на модель: 1
29120010751
1
43

Номер детали на чертеже:

43

BOLT

Заводской номер: 4011000455 Количество на модель: 4
4011000455
4
44

Номер детали на чертеже:

44

MOUNTED PLATE

Заводской номер: 29120010771 Количество на модель: 1
29120010771
1
45

Номер детали на чертеже:

45

PRESSURE SELECTION VALVE

Заводской номер: 4120000448 Количество на модель: 1
4120000448
1
46

Номер детали на чертеже:

46

BOLT GB16674-M10x60EpZn-8.8

Заводской номер: 4011000279 Количество на модель: 4
4011000279
4
47

Номер детали на чертеже:

47

RETURN PIPE OF SELECTOR VALVE

Заводской номер: 29120011471 Количество на модель: 1
29120011471
1
48

Номер детали на чертеже:

48

BOLT

Заводской номер: 4011000344 Количество на модель: 8
4011000344
8
49

Номер детали на чертеже:

49

PIPE FROM SELECTOR VALVE TO TRANSITION BLOCK

Заводской номер: 29120010291 Количество на модель: 1
29120010291
1
50

Номер детали на чертеже:

50

TRANSITION BLOCK

Заводской номер: 29120010791 Количество на модель: 1
29120010791
1
51

Номер детали на чертеже:

51

RETURN PIPE OF TRANSITION BLOCK

Заводской номер: 29120010801 Количество на модель: 1
29120010801
1
52

Номер детали на чертеже:

52

STAIGHT JOINT

Заводской номер: 4041000150 Количество на модель: 2
4041000150
2
53

Номер детали на чертеже:

53

FRONT PILOT PTPE

Заводской номер: 29120010821 Количество на модель: 1
29120010821
1
54

Номер детали на чертеже:

54

FRONT PILOT PTPE

Заводской номер: 29120010831 Количество на модель: 1
29120010831
1
55

Номер детали на чертеже:

55

BOLT

Заводской номер: 4011000056 Количество на модель: 1
4011000056
1
56

Номер детали на чертеже:

56

FRONT PILOT PTPE

Заводской номер: 29120010851 Количество на модель: 1
29120010851
1
57

Номер детали на чертеже:

57

FRONT PILOT PTPE

Заводской номер: 29120010861 Количество на модель: 1
29120010861
1
59

Номер детали на чертеже:

59

RUBBER BUSH

Заводской номер: 29120014332 Количество на модель: 1
29120014332
1
60

Номер детали на чертеже:

60

FRONT PILOT PTPE

Заводской номер: 29120010891 Количество на модель: 1
29120010891
1
61

Номер детали на чертеже:

61

PIPE

Заводской номер: 4041000641 Количество на модель: 4
4041000641
4
62

Номер детали на чертеже:

62

FEEDING HOSE OF PILOT VALVE

Заводской номер: 29120010901 Количество на модель: 1
29120010901
1
63

Номер детали на чертеже:

63

RETURN PIPE OF PILOT VALVE

Заводской номер: 29120010911 Количество на модель: 1
29120010911
1
64

Номер детали на чертеже:

64

WASHER

Заводской номер: 29120015221 Количество на модель: 2
29120015221
2
65

Номер детали на чертеже:

65

BOLT

Заводской номер: 4011000366 Количество на модель: 1
4011000366
1
66

Номер детали на чертеже:

66

JOINT

Заводской номер: 29120007651 Количество на модель: 7
29120007651
7
