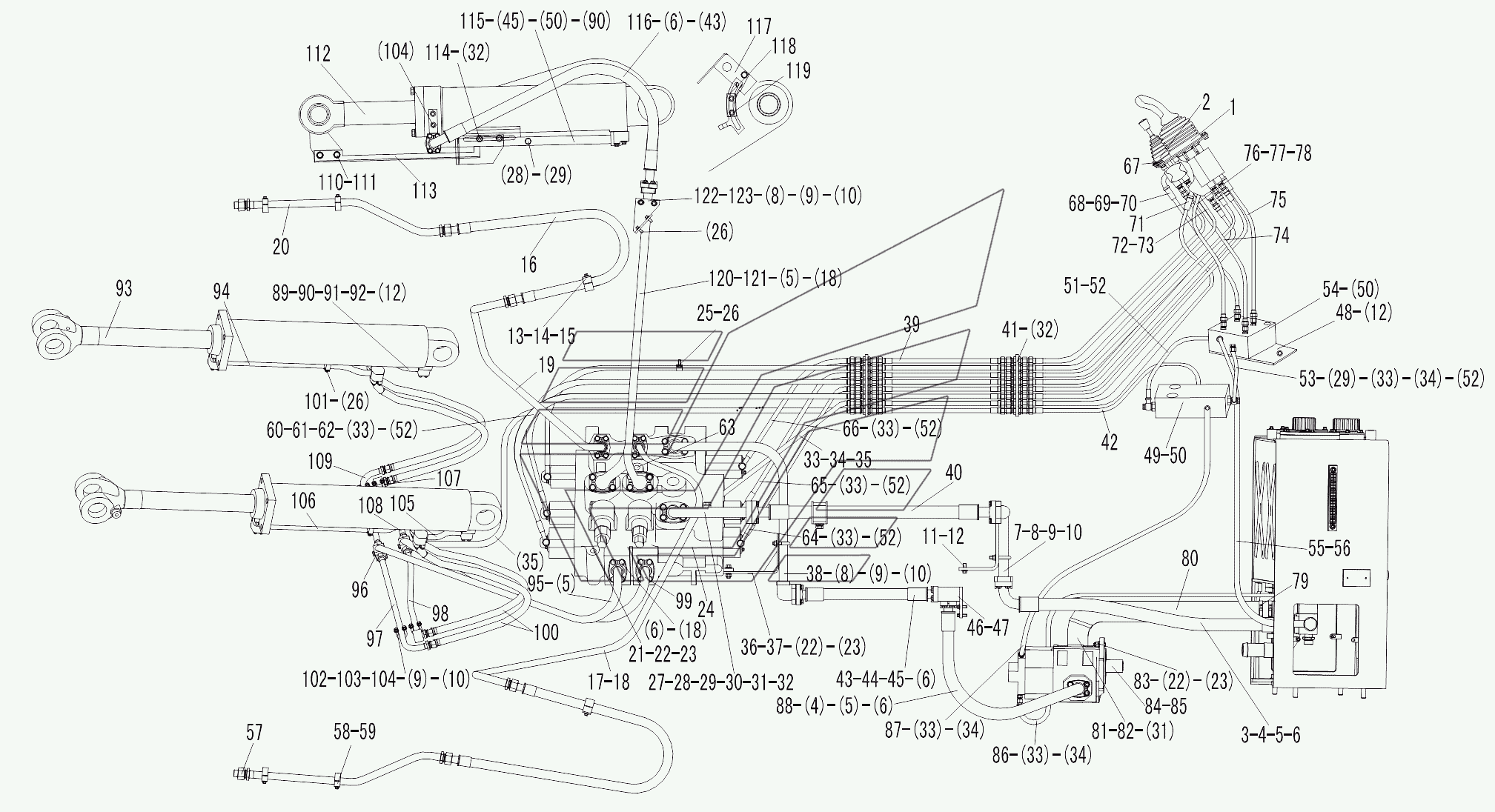

IMPLEMENT HYDRAULIC SYSTEM LG938. Каталог 2006г.

RIM AND TYRE ASSEMBLY LG938 QUICK COUPLING EQUIPMENT HYDRAULIC SYSTEM LG938

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

MONOLEVER PILOT VALVE DXS-OO

Заводской номер: 4120000370 Количество на модель: 1
4120000370
1
2

Номер детали на чертеже:

2

PILOT VALVE

Заводской номер: 4120001074 Количество на модель: 1
4120001074
1
3

Номер детали на чертеже:

3

TUBE

Заводской номер: 4041000532 Количество на модель: 1
4041000532
1
4

Номер детали на чертеже:

4

FLANGE

Заводской номер: 4041000056 Количество на модель: 6
4041000056
6
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 4030000029 Количество на модель: 12
4030000029
12
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 4011000475 Количество на модель: 88
4011000475
88
7

Номер детали на чертеже:

7

OIL RETURN TUBE

Заводской номер: 2912000403 Количество на модель: 1
2912000403
1
8

Номер детали на чертеже:

8

U-BOLT

Заводской номер: 4011000556 Количество на модель: 4
4011000556
4
9

Номер детали на чертеже:

9

NUT

Заводской номер: 4013000007 Количество на модель: 16
4013000007
16
10

Номер детали на чертеже:

10

Washer

Заводской номер: 4015000162 Количество на модель: 16
4015000162
16
11

Номер детали на чертеже:

11

MOUNTED PLATE

Заводской номер: 2912001137 Количество на модель: 1
2912001137
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 4011000447 Количество на модель: 6
4011000447
6
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 4011000172 Количество на модель: 4
4011000172
4
14

Номер детали на чертеже:

14

PRESS PLATE

Заводской номер: 2912001159 Количество на модель: 2
2912001159
2
15

Номер детали на чертеже:

15

RUBBER PIPE CLIP

Заводской номер: 2912001160 Количество на модель: 4
2912001160
4
16

Номер детали на чертеже:

16

PIPE

Заводской номер: 4041000719 Количество на модель: 2
4041000719
2
17

Номер детали на чертеже:

17

ASSISTANT JOIN LEFT STEEL TUBE

Заводской номер: 2912001156 Количество на модель: 1
2912001156
1
18

Номер детали на чертеже:

18

FLANGE

Заводской номер: 4041000027 Количество на модель: 6
4041000027
6
19

Номер детали на чертеже:

19

ASSISTANT JOIN RIGHT STEEL TUBE

Заводской номер: 2912001157 Количество на модель: 1
2912001157
1
20

Номер детали на чертеже:

20

TUBE OF LIFT CYLINDER

Заводской номер: 2912001158 Количество на модель: 2
2912001158
2
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 4011000057 Количество на модель: 2
4011000057
2
22

Номер детали на чертеже:

22

WASHER

Заводской номер: 4015000168 Количество на модель: 9
4015000168
9
23

Номер детали на чертеже:

23

NUT

Заводской номер: 4013000011 Количество на модель: 9
4013000011
9
24

Номер детали на чертеже:

24

MULTIPLE UNIT

Заводской номер: 4120001054 Количество на модель: 1
4120001054
1
25

Номер детали на чертеже:

25

PIPE CLIP

Заводской номер: 2912000767 Количество на модель: 4
2912000767
4
26

Номер детали на чертеже:

26

BOLT

Заводской номер: 4011000458 Количество на модель: 14
4011000458
14
27

Номер детали на чертеже:

27

OIL RETURN TUBE OF MULTIPLE UNIT VALVE

Заводской номер: 2912001063 Количество на модель: 1
2912001063
1
28

Номер детали на чертеже:

28

PLUG

Заводской номер: 4041000774 Количество на модель: 5
4041000774
5
29

Номер детали на чертеже:

29

O-RING

Заводской номер: 4041000767 Количество на модель: 7
4041000767
7
30

Номер детали на чертеже:

30

FLANGE

Заводской номер: 4041000010 Количество на модель: 2
4041000010
2
31

Номер детали на чертеже:

31

O-RING

Заводской номер: 4030000130 Количество на модель: 3
4030000130
3
32

Номер детали на чертеже:

32

BOLT

Заводской номер: 4011000479 Количество на модель: 16
4011000479
16
33

Номер детали на чертеже:

33

WASHER

Заводской номер: 4030000057 Количество на модель: 29
4030000057
29
34

Номер детали на чертеже:

34

STRAIGHT COUPLING

Заводской номер: 2912000992 Количество на модель: 12
2912000992
12
35

Номер детали на чертеже:

35

PIPE

Заводской номер: 4041000632 Количество на модель: 2
4041000632
2
36

Номер детали на чертеже:

36

BOLT

Заводской номер: 4011000477 Количество на модель: 2
4011000477
2
37

Номер детали на чертеже:

37

STEADY REST

Заводской номер: 2912001139 Количество на модель: 1
2912001139
1
38

Номер детали на чертеже:

38

FEEDING TUBE OF MULTIPLE UNIT VALVE

Заводской номер: 2912001069 Количество на модель: 1
2912001069
1
39

Номер детали на чертеже:

39

MIDDLE PILOT PIPE

Заводской номер: 2912001072 Количество на модель: 8
2912001072
8
40

Номер детали на чертеже:

40

PIPE

Заводской номер: 4041000636 Количество на модель: 1
4041000636
1
41

Номер детали на чертеже:

41

TWO-WAY NEST OF TUBES

Заводской номер: 2912001073 Количество на модель: 2
2912001073
2
42

Номер детали на чертеже:

42

PIPE

Заводской номер: 4041000613 Количество на модель: 1
4041000613
1
43

Номер детали на чертеже:

43

FLANGE

Заводской номер: 4041000043 Количество на модель: 6
4041000043
6
44

Номер детали на чертеже:

44

PIPE

Заводской номер: 4041000642 Количество на модель: 1
4041000642
1
45

Номер детали на чертеже:

45

O-RING

Заводской номер: 4030000026 Количество на модель: 7
4030000026
7
46

Номер детали на чертеже:

46

TWO-WAY BLOCK

Заводской номер: 2912001075 Количество на модель: 1
2912001075
1
47

Номер детали на чертеже:

47

BOLT

Заводской номер: 4011000455 Количество на модель: 4
4011000455
4
48

Номер детали на чертеже:

48

MOUNTED PLATE

Заводской номер: 2912001077 Количество на модель: 1
2912001077
1
49

Номер детали на чертеже:

49

PRESSURE SELECTION VALVE

Заводской номер: 4120000448 Количество на модель: 1
4120000448
1
50

Номер детали на чертеже:

50

BOLT

Заводской номер: 4011000473 Количество на модель: 6
4011000473
6
51

Номер детали на чертеже:

51

RETURN PIPE OF SELECTOR VALVE

Заводской номер: 2912001147 Количество на модель: 1
2912001147
1
52

Номер детали на чертеже:

52

BOLT

Заводской номер: 4011000344 Количество на модель: 12
4011000344
12
53

Номер детали на чертеже:

53

PIPE FROM SELECTOR VALVE TO TRANSITION BLOCK

Заводской номер: 2912001029 Количество на модель: 1
2912001029
1
54

Номер детали на чертеже:

54

TRANSITION BLOCK

Заводской номер: 2912001079 Количество на модель: 1
2912001079
1
55

Номер детали на чертеже:

55

RETURN PIPE OF TRANSITION BLOCK

Заводской номер: 2912001080 Количество на модель: 1
2912001080
1
56

Номер детали на чертеже:

56

STAIGHT JOINT

Заводской номер: 4041000150 Количество на модель: 2
4041000150
2
57

Номер детали на чертеже:

57

BLOCKING

Заводской номер: 4041000708 Количество на модель: 2
4041000708
2
58

Номер детали на чертеже:

58

PRESS PLATE

Заводской номер: 2912001081 Количество на модель: 4
2912001081
4
59

Номер детали на чертеже:

59

BOLT

Заводской номер: 4011000161 Количество на модель: 8
4011000161
8
60

Номер детали на чертеже:

60

FRONT PILOT PIPE

Заводской номер: 2912001082 Количество на модель: 1
2912001082
1
61

Номер детали на чертеже:

61

FRONT PILOT PIPE

Заводской номер: 2912001083 Количество на модель: 1
2912001083
1
62

Номер детали на чертеже:

62

FRONT PILOT PIPE

Заводской номер: 2912001084 Количество на модель: 1
2912001084
1
63

Номер детали на чертеже:

63

BOLT

Заводской номер: 4011000056 Количество на модель: 1
4011000056
1
64

Номер детали на чертеже:

64

FRONT PILOT PIPE

Заводской номер: 2912001085 Количество на модель: 1
2912001085
1
65

Номер детали на чертеже:

65

FRONT PILOT PIPE

Заводской номер: 2912001086 Количество на модель: 1
2912001086
1
66

Номер детали на чертеже:

66

FRONT PILOT PIPE

Заводской номер: 2912001088 Количество на модель: 1
2912001088
1
67

Номер детали на чертеже:

67

BOLT

Заводской номер: 4011000153 Количество на модель: 4
4011000153
4
68

Номер детали на чертеже:

68

BOLT

Заводской номер: 2912001032 Количество на модель: 2
2912001032
2
69

Номер детали на чертеже:

69

RETURN PIPE OF PILOT VALVE

Заводской номер: 2912001148 Количество на модель: 1
2912001148
1
70

Номер детали на чертеже:

70

WASHER

Заводской номер: 4015000121 Количество на модель: 4
4015000121
4
71

Номер детали на чертеже:

71

PIPE OF PILOT VALVE

Заводской номер: 2912001089 Количество на модель: 1
2912001089
1
72

Номер детали на чертеже:

72

PIPE

Заводской номер: 4041000641 Количество на модель: 6
4041000641
6
73

Номер детали на чертеже:

73

STRAIGHT COUPLING

Заводской номер: 2912001034 Количество на модель: 2
2912001034
2
74

Номер детали на чертеже:

74

FEEDING HOSE OF PILOT VALVE

Заводской номер: 2912001149 Количество на модель: 1
2912001149
1
75

Номер детали на чертеже:

75

FEEDING HOSE OF PILOT VALVE

Заводской номер: 2912001090 Количество на модель: 1
2912001090
1
76

Номер детали на чертеже:

76

RETURN HOSE OF PILOT VALVE

Заводской номер: 2912001091 Количество на модель: 1
2912001091
1
77

Номер детали на чертеже:

77

WASHER

Заводской номер: 4030000058 Количество на модель: 2
4030000058
2
78

Номер детали на чертеже:

78

BOLT

Заводской номер: 4011000366 Количество на модель: 1
4011000366
1
79

Номер детали на чертеже:

79

CLAMP

Заводской номер: 4017000013 Количество на модель: 4
4017000013
4
80

Номер детали на чертеже:

80

INLET HOSE OF TWO-WAY FLOW PUMP

Заводской номер: 2911000808 Количество на модель: 1
2911000808
1
81

Номер детали на чертеже:

81

INLET TUBE OF TWO-WAY FLOW PUMP

Заводской номер: 2911000809 Количество на модель: 1
2911000809
1
82

Номер детали на чертеже:

82

BOLT

Заводской номер: 4011000337 Количество на модель: 4
4011000337
4
83

Номер детали на чертеже:

83

DOUBLE-SCREW BOLT

Заводской номер: 4012000003 Количество на модель: 4
4012000003
4
84

Номер детали на чертеже:

84

TWO-WAY FLOW PUMP

Заводской номер: 4120001059 Количество на модель: 1
4120001059
1
85

Номер детали на чертеже:

85

SEALING PLATE OF PUMP

Заводской номер: 2911000004 Количество на модель: 1
2911000004
1
86

Номер детали на чертеже:

86

PIPE

Заводской номер: 4041000645 Количество на модель: 1
4041000645
1
87

Номер детали на чертеже:

87

PIPE

Заводской номер: 4041000646 Количество на модель: 1
4041000646
1
88

Номер детали на чертеже:

88

OUTLET HOSE OF TWO-WAY FLOW PUMP

Заводской номер: 2911000810 Количество на модель: 1
2911000810
1
89

Номер детали на чертеже:

89

BIG CHAMBER TUBE OF RIGHT LIFTING CYLINDER

Заводской номер: 2913000412 Количество на модель: 1
2913000412
1
90

Номер детали на чертеже:

90

O-RING

Заводской номер: 4030000279 Количество на модель: 8
4030000279
8
91

Номер детали на чертеже:

91

BOLT

Заводской номер: 4011000309 Количество на модель: 10
4011000309
10
92

Номер детали на чертеже:

92

BOLT

Заводской номер: 4011000164 Количество на модель: 8
4011000164
8
93

Номер детали на чертеже:

93

LIFT CYLINDER

Заводской номер: 4120000867 Количество на модель: 2
4120000867
2
94

Номер детали на чертеже:

94

SMALL CHAMBER TUBE OF RIGHT LIFTING CYLINDER

Заводской номер: 2913000413 Количество на модель: 1
2913000413
1
95

Номер детали на чертеже:

95

SMALL CHAMBER THREE-WAY TUBE OF LIFTING CYLINDER

Заводской номер: 2913000830 Количество на модель: 1
2913000830
1
96

Номер детали на чертеже:

96

FLANGE

Заводской номер: 4041000137 Количество на модель: 4
4041000137
4
97

Номер детали на чертеже:

97

FROM VALVE TO LEFT LIFTING CYLINDER SMALL CHAMBER TUBE

Заводской номер: 2913000831 Количество на модель: 1
2913000831
1
98

Номер детали на чертеже:

98

FROM VALVE TO LEFT LIFTING CYLINDER BIG CHAMBER TUBE

Заводской номер: 2913000832 Количество на модель: 1
2913000832
1
99

Номер детали на чертеже:

99

BIG CHAMBER THREE-WAY TUBE OF LIFTING CYLINDER

Заводской номер: 2913000835 Количество на модель: 1
2913000835
1
100

Номер детали на чертеже:

100

LIFTING CYLINDER HOSE

Заводской номер: 2913000895 Количество на модель: 4
2913000895
4
101

Номер детали на чертеже:

101

PIPE CLIP

Заводской номер: 2913000408 Количество на модель: 2
2913000408
2
102

Номер детали на чертеже:

102

U-BOLT

Заводской номер: 4011000490 Количество на модель: 4
4011000490
4
103

Номер детали на чертеже:

103

STEADY REST A

Заводской номер: 2913000409 Количество на модель: 1
2913000409
1
104

Номер детали на чертеже:

104

BOLT

Заводской номер: 4011000488 Количество на модель: 8
4011000488
8
105

Номер детали на чертеже:

105

BIG CHAMBER TUBE OF LEFT LIFTING CYLINDER

Заводской номер: 2913000407 Количество на модель: 1
2913000407
1
106

Номер детали на чертеже:

106

SMALL CHAMBER TUBE OF LEFT LIFTING CYLINDER

Заводской номер: 2913000402 Количество на модель: 1
2913000402
1
107

Номер детали на чертеже:

107

STEADY REST B

Заводской номер: 2913000411 Количество на модель: 1
2913000411
1
108

Номер детали на чертеже:

108

FROM VALVE TO RIGHT LIFTING CYLINDER BIG CHAMBER TUBE

Заводской номер: 2913000833 Количество на модель: 1
2913000833
1
109

Номер детали на чертеже:

109

FROM VALVE TO RIGHT LIFTING CYLINDER SMALL CHAMBER TUBE

Заводской номер: 2913000834 Количество на модель: 1
2913000834
1
110

Номер детали на чертеже:

110

BOLT

Заводской номер: 4011000145 Количество на модель: 2
4011000145
2
111

Номер детали на чертеже:

111

NUT

Заводской номер: 4013000013 Количество на модель: 2
4013000013
2
112

Номер детали на чертеже:

112

TILT CYLINDER

Заводской номер: 4120001083 Количество на модель: 1
4120001083
1
113

Номер детали на чертеже:

113

INDICATIN PLATE OF TILTING CYLINDER

Заводской номер: 2914000837 Количество на модель: 1
2914000837
1
114

Номер детали на чертеже:

114

FRAME OF ADJACENT SWITCH

Заводской номер: 2914000758 Количество на модель: 1
2914000758
1
115

Номер детали на чертеже:

115

BIG CHAMBER TUBE OF TILT CYLINDER

Заводской номер: 2914000844 Количество на модель: 1
2914000844
1
116

Номер детали на чертеже:

116

PIPE

Заводской номер: 4041000703 Количество на модель: 2
4041000703
2
117

Номер детали на чертеже:

117

FRAME OF ADJACENT SWITCH

Заводской номер: 2914000754 Количество на модель: 1
2914000754
1
118

Номер детали на чертеже:

118

INDICATIN PLATE OF LIFTING CYLINDER

Заводской номер: 2914000755 Количество на модель: 1
2914000755
1
119

Номер детали на чертеже:

119

BOLT

Заводской номер: 4011000137 Количество на модель: 4
4011000137
4
120

Номер детали на чертеже:

120

SMALL CHAMBER TUBE OF TILT CYLINDER

Заводской номер: 2914000840 Количество на модель: 1
2914000840
1
121

Номер детали на чертеже:

121

BIG CHAMBER TUBE OF TILT CYLINDER

Заводской номер: 2914000841 Количество на модель: 1
2914000841
1
122

Номер детали на чертеже:

122

STEADY REST A

Заводской номер: 2914000406 Количество на модель: 1
2914000406
1
123

Номер детали на чертеже:

123

STEADY REST B

Заводской номер: 2914000407 Количество на модель: 1
2914000407
1
RIM AND TYRE ASSEMBLY LG938 QUICK COUPLING EQUIPMENT HYDRAULIC SYSTEM LG938
Вернуться в раздел каталога
