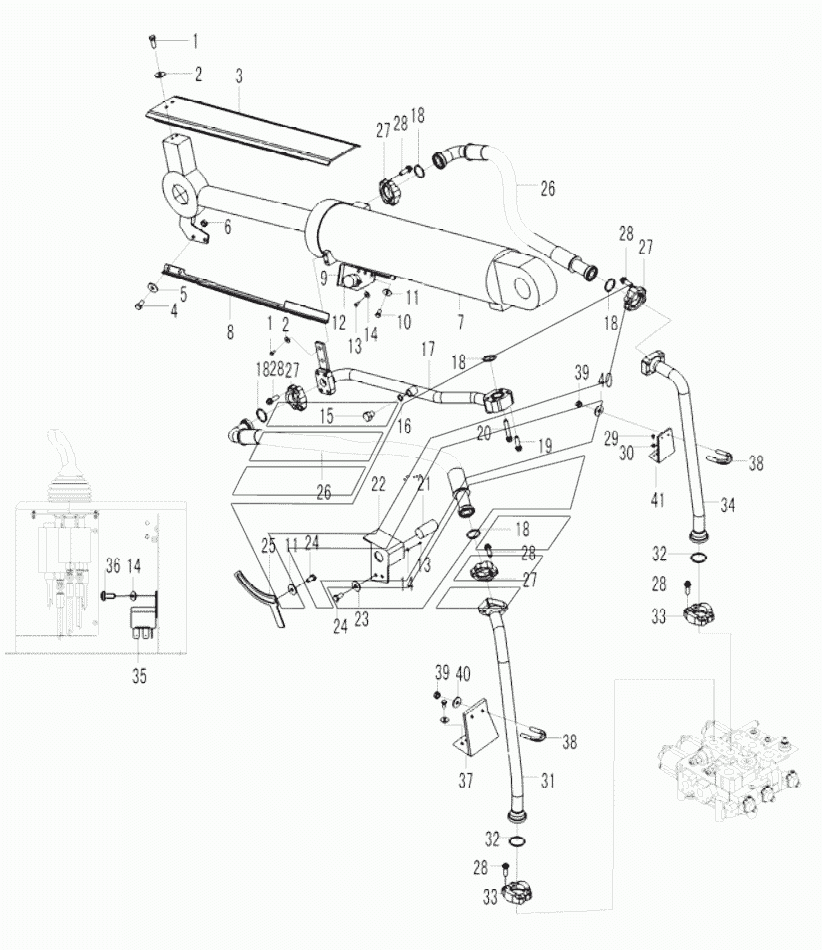

Tilt cylinder assembly LG936L. Каталог 2013г.

Lifting cylinder assembly LG936L Hydraulic tank assembly LG936L

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 4011000081 Количество на модель: 4
4011000081
4
2

Номер детали на чертеже:

2

WASHER

Заводской номер: 4015000197 Количество на модель: 4
4015000197
4
3

Номер детали на чертеже:

3

INDICATING ROD OF BUCKET

Заводской номер: 29140009881 Количество на модель: 1
29140009881
1
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 4011000191 Количество на модель: 2
4011000191
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 4015000177 Количество на модель: 2
4015000177
2
6

Номер детали на чертеже:

6

NUT

Заводской номер: 4013000013 Количество на модель: 2
4013000013
2
7

Номер детали на чертеже:

7

TILT CYLINDER

Заводской номер: 4120001083 Количество на модель: 1
4120001083
1
8

Номер детали на чертеже:

8

Indicator plate

Заводской номер: 29140011711 Количество на модель: 1
29140011711
1
9

Номер детали на чертеже:

9

Bracket

Заводской номер: 29370015701 Количество на модель: 1
29370015701
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 4011000089 Количество на модель: 2
4011000089
2
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 4015000186 Количество на модель: 4
4015000186
4
12

Номер детали на чертеже:

12

Position switch

Заводской номер: 4130000882 Количество на модель: 1
4130000882
1
13

Номер детали на чертеже:

13

Screw

Заводской номер: 4014000042 Количество на модель: 4
4014000042
4
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 4015000110 Количество на модель: 6
4015000110
6
15

Номер детали на чертеже:

15

PLUG

Заводской номер: 4041000774 Количество на модель: 1
4041000774
1
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 4041000767 Количество на модель: 1
4041000767
1
17

Номер детали на чертеже:

17

BIG CHAMBER TUBE OF TILT CYLINDER

Заводской номер: 29140008441 Количество на модель: 1
29140008441
1
18

Номер детали на чертеже:

18

O-RING

Заводской номер: 4030000026 Количество на модель: 5
4030000026
5
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 4011000309 Количество на модель: 2
4011000309
2
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 4011000473 Количество на модель: 2
4011000473
2
21

Номер детали на чертеже:

21

Position switch

Заводской номер: 4130000883 Количество на модель: 1
4130000883
1
22

Номер детали на чертеже:

22

Bracket

Заводской номер: 29370015681 Количество на модель: 1
29370015681
1
23

Номер детали на чертеже:

23

WASHER

Заводской номер: 4015000168 Количество на модель: 2
4015000168
2
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 4011000087 Количество на модель: 4
4011000087
4
25

Номер детали на чертеже:

25

INDICATIONG PLATE OF LIFTING CYLINDER

Заводской номер: 29140007551 Количество на модель: 1
29140007551
1
26

Номер детали на чертеже:

26

PIPE

Заводской номер: 4041000703 Количество на модель: 2
4041000703
2
27

Номер детали на чертеже:

27

FLANGE

Заводской номер: 4041000043 Количество на модель: 4
4041000043
4
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 4011000475 Количество на модель: 24
4011000475
24
29

Номер детали на чертеже:

29

BOLT

Заводской номер: 4011000105 Количество на модель: 4
4011000105
4
30

Номер детали на чертеже:

30

WASHER

Заводской номер: 4015000256 Количество на модель: 4
4015000256
4
31

Номер детали на чертеже:

31

OIL TUBE OF BIG CHAMBEROF TILT CYLINDER

Заводской номер: 29140008411 Количество на модель: 1
29140008411
1
32

Номер детали на чертеже:

32

O-RING

Заводской номер: 4030000029 Количество на модель: 2
4030000029
2
33

Номер детали на чертеже:

33

FLANGE

Заводской номер: 4041000027 Количество на модель: 2
4041000027
2
34

Номер детали на чертеже:

34

OIL TUBE OF SMALL CHAMBEROF TILT CYLINDER

Заводской номер: 29140008401 Количество на модель: 1
29140008401
1
35

Номер детали на чертеже:

35

Relay

Заводской номер: 4130000869 Количество на модель: 2
4130000869
2
36

Номер детали на чертеже:

36

SCREW

Заводской номер: 4014000048 Количество на модель: 2
4014000048
2
37

Номер детали на чертеже:

37

STEADY REST A

Заводской номер: 29140004061 Количество на модель: 1
29140004061
1
38

Номер детали на чертеже:

38

U-BOLT

Заводской номер: 4041000958 Количество на модель: 2
4041000958
2
39

Номер детали на чертеже:

39

NUT

Заводской номер: 4013000007 Количество на модель: 4
4013000007
4
40

Номер детали на чертеже:

40

Washer

Заводской номер: 4015000162 Количество на модель: 4
4015000162
4
41

Номер детали на чертеже:

41

STEADY REST B

Заводской номер: 29140004071 Количество на модель: 1
29140004071
1
