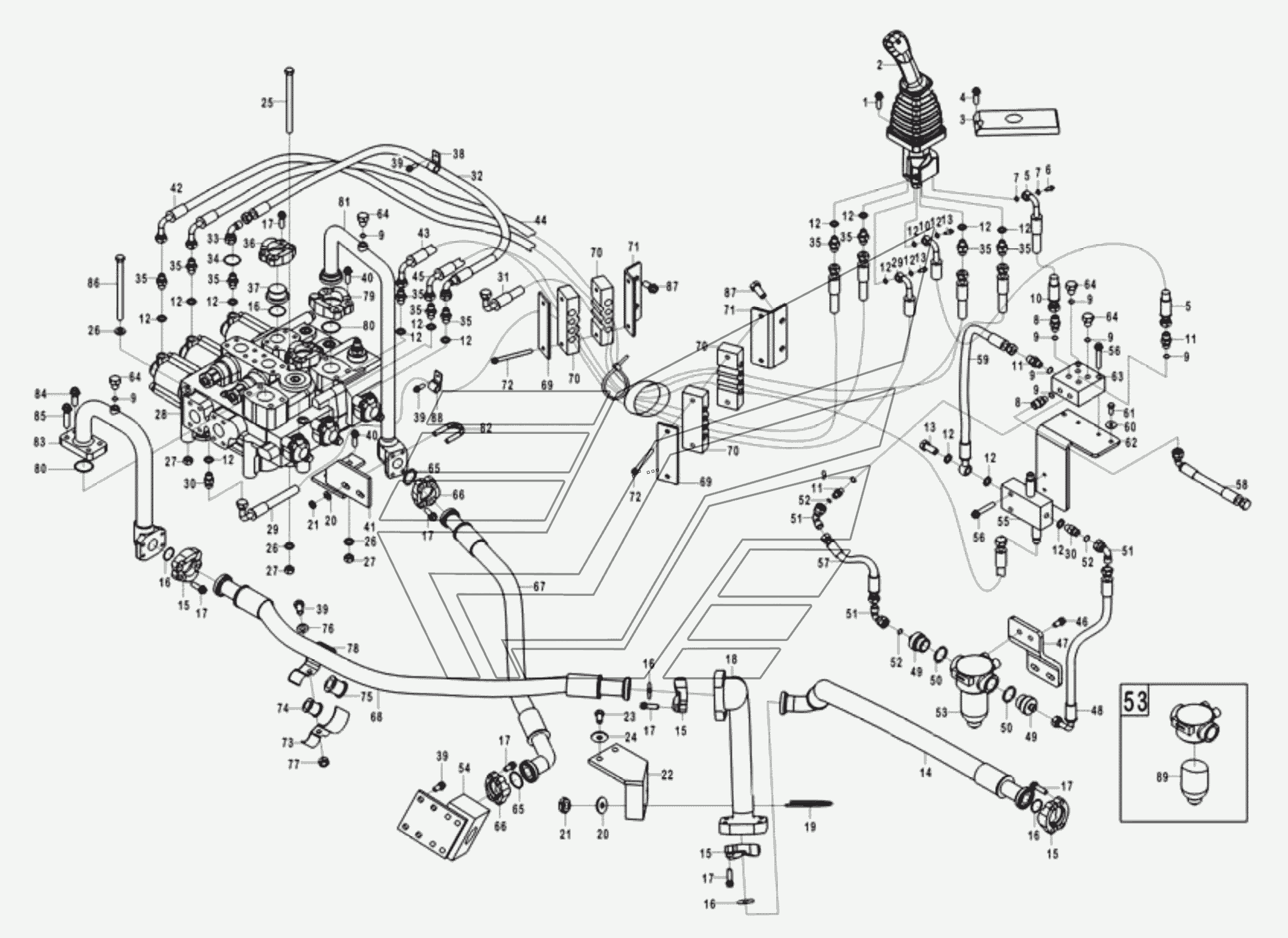

Hydraulic control assembly LG936L. Каталог 2013г.

Tyre GB2980-17.5-25 LG936L Working pump assembly LG936L

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 4011000488 Количество на модель: 4
4011000488
4
2

Номер детали на чертеже:

2

PILOT VALVE

Заводской номер: 4120002027 Количество на модель: 1
4120002027
1
3

Номер детали на чертеже:

3

COVER PS

Заводской номер: 29120015911 Количество на модель: 1
29120015911
1
4

Номер детали на чертеже:

4

SCREW

Заводской номер: 4014000058 Количество на модель: 4
4014000058
4
5

Номер детали на чертеже:

5

FEEDING HOSE OF PILOT VALVE

Заводской номер: 29120016291 Количество на модель: 1
29120016291
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 4011000366 Количество на модель: 1
4011000366
1
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 29120015221 Количество на модель: 2
29120015221
2
8

Номер детали на чертеже:

8

STAIGHT JOINT

Заводской номер: 4041000150 Количество на модель: 2
4041000150
2
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 4041000767 Количество на модель: 9
4041000767
9
10

Номер детали на чертеже:

10

FRONT PILOT PTPE

Заводской номер: 29120010841 Количество на модель: 1
29120010841
1
11

Номер детали на чертеже:

11

JOINT

Заводской номер: 4041000604 Количество на модель: 3
4041000604
3
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 29120014931 Количество на модель: 18
29120014931
18
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 4011000344 Количество на модель: 3
4011000344
3
14

Номер детали на чертеже:

14

TUBE

Заводской номер: 4041000532 Количество на модель: 1
4041000532
1
15

Номер детали на чертеже:

15

FLANGE

Заводской номер: 4041000056 Количество на модель: 4
4041000056
4
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 4030000029 Количество на модель: 6
4030000029
6
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 4011000475 Количество на модель: 32
4011000475
32
18

Номер детали на чертеже:

18

Pipe

Заводской номер: 29120019351 Количество на модель: 1
29120019351
1
19

Номер детали на чертеже:

19

U-BOLT

Заводской номер: 4011000556 Количество на модель: 2
4011000556
2
20

Номер детали на чертеже:

20

Washer

Заводской номер: 4015000162 Количество на модель: 6
4015000162
6
21

Номер детали на чертеже:

21

NUT

Заводской номер: 4013000007 Количество на модель: 6
4013000007
6
22

Номер детали на чертеже:

22

Anchor plate

Заводской номер: 29120019271 Количество на модель: 1
29120019271
1
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 4011000197 Количество на модель: 2
4011000197
2
24

Номер детали на чертеже:

24

WASHER

Заводской номер: 4015000186 Количество на модель: 2
4015000186
2
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 4011000057 Количество на модель: 2
4011000057
2
26

Номер детали на чертеже:

26

WASHER

Заводской номер: 4015000168 Количество на модель: 5
4015000168
5
27

Номер детали на чертеже:

27

NUT

Заводской номер: 4013000011 Количество на модель: 5
4013000011
5
28

Номер детали на чертеже:

28

MULTIPLE UNIT

Заводской номер: 4120001054 Количество на модель: 1
4120001054
1
29

Номер детали на чертеже:

29

PIPE

Заводской номер: 29120016301 Количество на модель: 1
29120016301
1
30

Номер детали на чертеже:

30

JOINT

Заводской номер: 29120007651 Количество на модель: 2
29120007651
2
31

Номер детали на чертеже:

31

PIPE

Заводской номер: 4041001061 Количество на модель: 1
4041001061
1
32

Номер детали на чертеже:

32

HOSE

Заводской номер: 4041001189 Количество на модель: 1
4041001189
1
33

Номер детали на чертеже:

33

CONNECTOR

Заводской номер: 4041001047 Количество на модель: 1
4041001047
1
34

Номер детали на чертеже:

34

O-RING

Заводской номер: 4030000530 Количество на модель: 1
4030000530
1
35

Номер детали на чертеже:

35

FITTING

Заводской номер: 29120015401 Количество на модель: 10
29120015401
10
36

Номер детали на чертеже:

36

FLANGE

Заводской номер: 4041000027 Количество на модель: 2
4041000027
2
37

Номер детали на чертеже:

37

DUST-PREVENTION CAP

Заводской номер: 4041000716 Количество на модель: 2
4041000716
2
38

Номер детали на чертеже:

38

CLAMP

Заводской номер: 29120007671 Количество на модель: 2
29120007671
2
39

Номер детали на чертеже:

39

BOLT

Заводской номер: 4011000458 Количество на модель: 8
4011000458
8
40

Номер детали на чертеже:

40

BOLT

Заводской номер: 4011000477 Количество на модель: 6
4011000477
6
41

Номер детали на чертеже:

41

STEADY REST

Заводской номер: 29120011391 Количество на модель: 1
29120011391
1
42

Номер детали на чертеже:

42

PIPE

Заводской номер: 29120016311 Количество на модель: 1
29120016311
1
43

Номер детали на чертеже:

43

PIPE

Заводской номер: 29120016321 Количество на модель: 1
29120016321
1
44

Номер детали на чертеже:

44

PIPE

Заводской номер: 29120016331 Количество на модель: 1
29120016331
1
45

Номер детали на чертеже:

45

PIPE

Заводской номер: 29120016341 Количество на модель: 1
29120016341
1
46

Номер детали на чертеже:

46

BOLT

Заводской номер: 4011000447 Количество на модель: 4
4011000447
4
47

Номер детали на чертеже:

47

PLATE

Заводской номер: 29120016021 Количество на модель: 1
29120016021
1
48

Номер детали на чертеже:

48

PIPE

Заводской номер: 4041000576 Количество на модель: 1
4041000576
1
49

Номер детали на чертеже:

49

JOINT

Заводской номер: 29120015081 Количество на модель: 2
29120015081
2
50

Номер детали на чертеже:

50

O-RING

Заводской номер: 4030000276 Количество на модель: 2
4030000276
2
51

Номер детали на чертеже:

51

JOINT

Заводской номер: 4041001023 Количество на модель: 3
4041001023
3
52

Номер детали на чертеже:

52

O-RING

Заводской номер: 4030000240 Количество на модель: 3
4030000240
3
53

Номер детали на чертеже:

53

STRAINER

Заводской номер: 4120001954 Количество на модель: 1
4120001954
1
54

Номер детали на чертеже:

54

TWO-WAY MASS

Заводской номер: 29120004041 Количество на модель: 1
29120004041
1
55

Номер детали на чертеже:

55

Valve

Заводской номер: 4120005063 Количество на модель: 1
4120005063
1
56

Номер детали на чертеже:

56

BOLT

Заводской номер: 4011000473 Количество на модель: 4
4011000473
4
57

Номер детали на чертеже:

57

PIPE

Заводской номер: 4041000613 Количество на модель: 1
4041000613
1
58

Номер детали на чертеже:

58

RETURN PIPE OF TRANSITION BLOCK

Заводской номер: 29120010801 Количество на модель: 1
29120010801
1
59

Номер детали на чертеже:

59

RETURN PIPE OF SELECTOR VALVE

Заводской номер: 29120011471 Количество на модель: 1
29120011471
1
60

Номер детали на чертеже:

60

WASHER

Заводской номер: 4015000256 Количество на модель: 2
4015000256
2
61

Номер детали на чертеже:

61

BOLT

Заводской номер: 4011000105 Количество на модель: 2
4011000105
2
62

Номер детали на чертеже:

62

MOUNTED PLATE

Заводской номер: 29120010771 Количество на модель: 1
29120010771
1
63

Номер детали на чертеже:

63

TRANSITION BLOCK

Заводской номер: 29120010791 Количество на модель: 1
29120010791
1
64

Номер детали на чертеже:

64

PLUG

Заводской номер: 4041000774 Количество на модель: 4
4041000774
4
65

Номер детали на чертеже:

65

O-RING

Заводской номер: 4030000026 Количество на модель: 2
4030000026
2
66

Номер детали на чертеже:

66

FLANGE

Заводской номер: 4041000043 Количество на модель: 2
4041000043
2
67

Номер детали на чертеже:

67

PIPE

Заводской номер: 4041000731 Количество на модель: 1
4041000731
1
68

Номер детали на чертеже:

68

PIPE

Заводской номер: 4041001301 Количество на модель: 1
4041001301
1
69

Номер детали на чертеже:

69

MOUNTED PLATE

Заводской номер: 29120016351 Количество на модель: 2
29120016351
2
70

Номер детали на чертеже:

70

CLAMP

Заводской номер: 29120016741 Количество на модель: 4
29120016741
4
71

Номер детали на чертеже:

71

MOUNTED PLATE

Заводской номер: 29120016951 Количество на модель: 2
29120016951
2
72

Номер детали на чертеже:

72

BOLT

Заводской номер: 4011000493 Количество на модель: 4
4011000493
4
73

Номер детали на чертеже:

73

CLAMP

Заводской номер: 29120015431 Количество на модель: 2
29120015431
2
74

Номер детали на чертеже:

74

CUSHION

Заводской номер: 4041001188 Количество на модель: 2
4041001188
2
75

Номер детали на чертеже:

75

CUSHION

Заводской номер: 4041000869 Количество на модель: 2
4041000869
2
76

Номер детали на чертеже:

76

WASHER

Заводской номер: 4015000072 Количество на модель: 2
4015000072
2
77

Номер детали на чертеже:

77

NUT

Заводской номер: 4013000033 Количество на модель: 2
4013000033
2
78

Номер детали на чертеже:

78

CLAMP

Заводской номер: 29120015711 Количество на модель: 2
29120015711
2
79

Номер детали на чертеже:

79

FLANGE

Заводской номер: 4041000010 Количество на модель: 1
4041000010
1
80

Номер детали на чертеже:

80

O-RING

Заводской номер: 4030000130 Количество на модель: 2
4030000130
2
81

Номер детали на чертеже:

81

FEEDING TUBE OF MULTIPLE UNIT VALVE

Заводской номер: 29120010691 Количество на модель: 1
29120010691
1
82

Номер детали на чертеже:

82

U-BOLT

Заводской номер: 4041000958 Количество на модель: 1
4041000958
1
83

Номер детали на чертеже:

83

TUBE

Заводской номер: 29120016541 Количество на модель: 1
29120016541
1
84

Номер детали на чертеже:

84

BOLT

Заводской номер: 4011000478 Количество на модель: 2
4011000478
2
85

Номер детали на чертеже:

85

BOLT

Заводской номер: 4011000793 Количество на модель: 2
4011000793
2
86

Номер детали на чертеже:

86

BOLT

Заводской номер: 4011000056 Количество на модель: 1
4011000056
1
87

Номер детали на чертеже:

87

BOLT

Заводской номер: 4011000560 Количество на модель: 4
4011000560
4
88

Номер детали на чертеже:

88

Clamp

Заводской номер: 26370001961 Количество на модель: 1
26370001961
1
89

Номер детали на чертеже:

89

Filter insert

Заводской номер: 4120001954001 Количество на модель: 1
4120001954001
1
Tyre GB2980-17.5-25 LG936L Working pump assembly LG936L
Вернуться в раздел каталога
