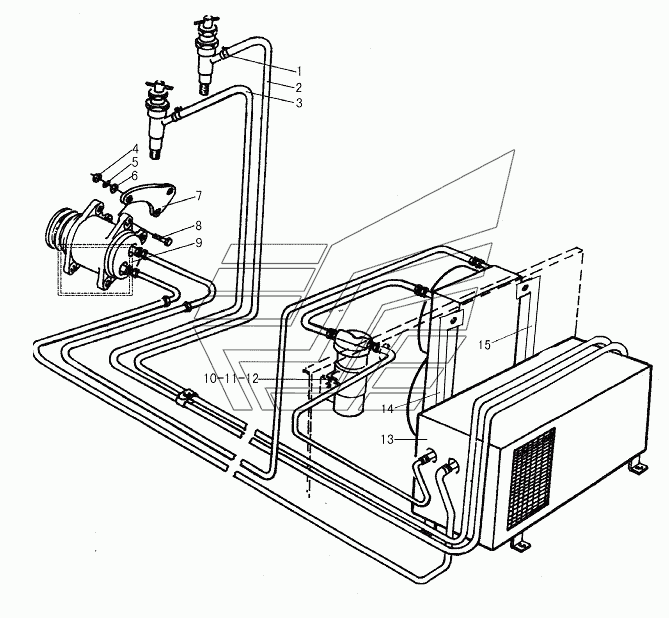

AIR CONDITIONER SYSTEM LG936. Каталог 2007г.

DOWN LADDER ASSEMBLY LG936 WARMING MACHING LG936

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CLAMP

Заводской номер: 4120000075 Количество на модель: 4
4120000075
4
2

Номер детали на чертеже:

2

RUBBER TUBE

Заводской номер: 4120000049 Количество на модель: 1
4120000049
1
3

Номер детали на чертеже:

3

RUBBER TUBE

Заводской номер: 4120000119 Количество на модель: 1
4120000119
1
4

Номер детали на чертеже:

4

NUT

Заводской номер: 4013000007 Количество на модель: 8
4013000007
8
5

Номер детали на чертеже:

5

Washer

Заводской номер: 4015000025 Количество на модель: 8
4015000025
8
6

Номер детали на чертеже:

6

Washer

Заводской номер: 4015000162 Количество на модель: 8
4015000162
8
7

Номер детали на чертеже:

7

SUPPORT PLATE

Заводской номер: 29350008112 Количество на модель: 2
29350008112
2
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 4011000085 Количество на модель: 8
4011000085
8
9

Номер детали на чертеже:

9

COMPRESSOR SUPPORT

Заводской номер: 29350008041 Количество на модель: 1
29350008041
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 4011000474 Количество на модель: 8
4011000474
8
12

Номер детали на чертеже:

12

DRYER BEARING

Заводской номер: 29350007881 Количество на модель: 1
29350007881
1
13

Номер детали на чертеже:

13

AIR CONDITIONER

Заводской номер: 4190000472 Количество на модель: 1
4190000472
1
14

Номер детали на чертеже:

14

FRONT SUPPORTING PLATE

Заводской номер: 29350007801 Количество на модель: 1
29350007801
1
15

Номер детали на чертеже:

15

REAR SUPPORTING PLATE

Заводской номер: 29350007791 Количество на модель: 1
29350007791
1
