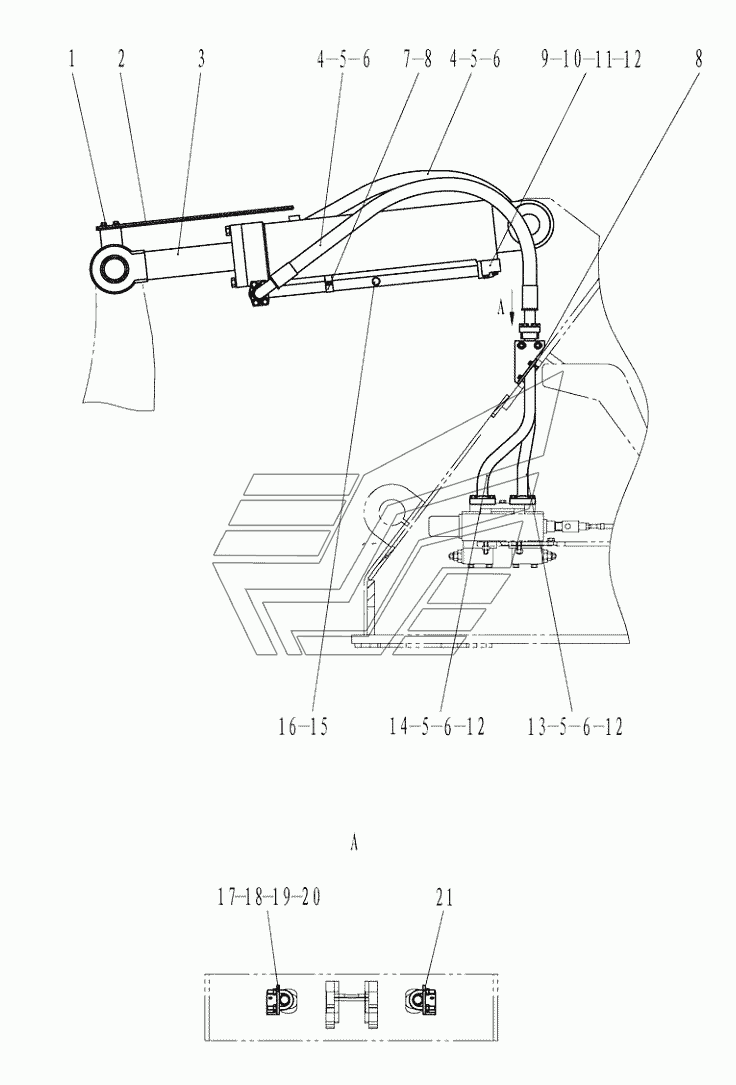

DUMP CYLINDER ASSEMBLY LG936. Каталог 2007г.

WORKING GEAR PUMP ASSEMBLY LG936 LIFT ARM CYLINDER ASSEMBLY LG936

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 4011000447 Количество на модель: 2
4011000447
2
2

Номер детали на чертеже:

2

INDICATING ROD OF BUCKET

Заводской номер: 29140009881 Количество на модель: 1
29140009881
1
3

Номер детали на чертеже:

3

TILT CYLINDER HSGF-140x80x502-952

Заводской номер: 4120000868 Количество на модель: 1
4120000868
1
4

Номер детали на чертеже:

4

PIPE

Заводской номер: 4041000703 Количество на модель: 2
4041000703
2
5

Номер детали на чертеже:

5

FLANGE

Заводской номер: 4041000043 Количество на модель: 6
4041000043
6
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 4011000475 Количество на модель: 24
4011000475
24
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 29130000111 Количество на модель: 1
29130000111
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 4011000458 Количество на модель: 6
4011000458
6
9

Номер детали на чертеже:

9

BIG CHAMBER TUBE OF TILT CYLINDER

Заводской номер: 29140004031 Количество на модель: 1
29140004031
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 4011000309 Количество на модель: 2
4011000309
2
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 4011000473 Количество на модель: 2
4011000473
2
12

Номер детали на чертеже:

12

O-RING

Заводской номер: 4030000026 Количество на модель: 7
4030000026
7
13

Номер детали на чертеже:

13

TUBE A OF TILT CYLINDER

Заводской номер: 29140004041 Количество на модель: 1
29140004041
1
14

Номер детали на чертеже:

14

TUBE В OF TILT CYLINDER

Заводской номер: 29140004051 Количество на модель: 1
29140004051
1
15

Номер детали на чертеже:

15

PLUG

Заводской номер: 4041000774 Количество на модель: 1
4041000774
1
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 4041000767 Количество на модель: 1
4041000767
1
17

Номер детали на чертеже:

17

U-BOLT

Заводской номер: 4011000556 Количество на модель: 2
4011000556
2
18

Номер детали на чертеже:

18

STEADY REST A

Заводской номер: 29140004061 Количество на модель: 1
29140004061
1
19

Номер детали на чертеже:

19

Washer

Заводской номер: 4015000162 Количество на модель: 4
4015000162
4
20

Номер детали на чертеже:

20

NUT

Заводской номер: 4013000007 Количество на модель: 4
4013000007
4
21

Номер детали на чертеже:

21

STEADY REST B

Заводской номер: 29140004071 Количество на модель: 1
29140004071
1
