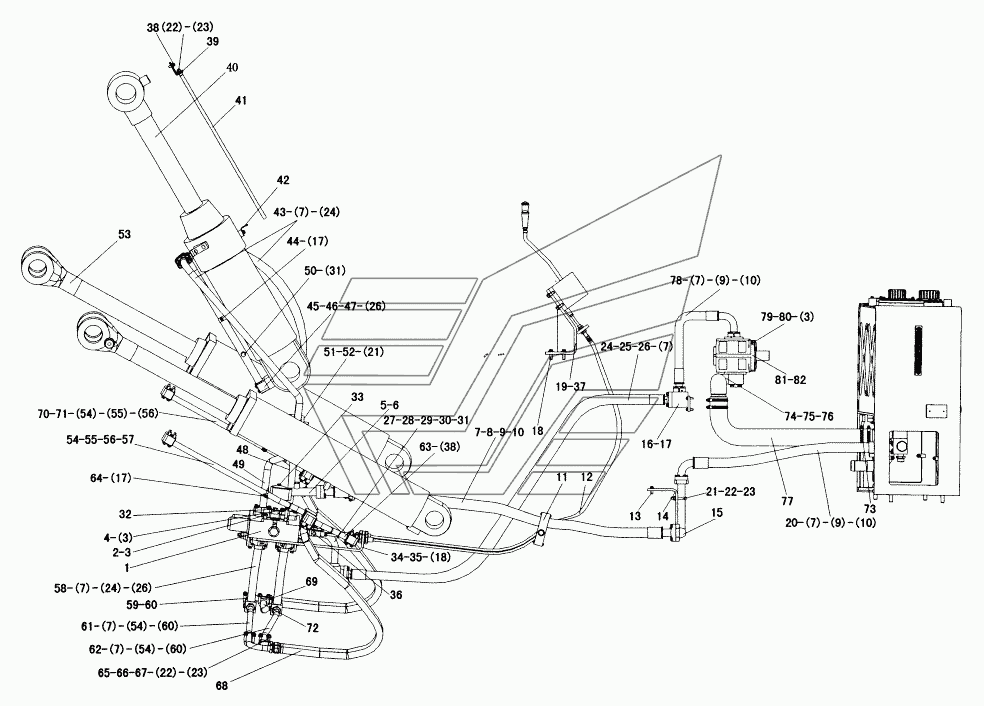

IMPLEMENT HYDRAULIC SYSTEM LG936. Каталог 2007г.

FINAL DRIVE ASSEMBLY LG936 WORKING GEAR PUMP LG936

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CONTROL VALVE DF-25B2-16

Заводской номер: 4120000414 Количество на модель: 1
4120000414
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 4011000056 Количество на модель: 1
4011000056
1
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 4015000168 Количество на модель: 12
4015000168
12
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 4011000058 Количество на модель: 1
4011000058
1
5

Номер детали на чертеже:

5

OIL RETURN TUBE OF THE CONTROL VEVLE

Заводской номер: 2912000502 Количество на модель: 1
2912000502
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 4030000031 Количество на модель: 1
4030000031
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 4011000475 Количество на модель: 60
4011000475
60
8

Номер детали на чертеже:

8

TUBE LGB163012112

Заводской номер: 4041000705 Количество на модель: 1
4041000705
1
9

Номер детали на чертеже:

9

FLANGE

Заводской номер: 4041000056 Количество на модель: 7
4041000056
7
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 4030000029 Количество на модель: 7
4030000029
7
11

Номер детали на чертеже:

11

CLAMP

Заводской номер: 2912000504 Количество на модель: 1
2912000504
1
12

Номер детали на чертеже:

12

CONTROL AXIS

Заводской номер: 2912001097 Количество на модель: 2
2912001097
2
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 4011000137 Количество на модель: 2
4011000137
2
14

Номер детали на чертеже:

14

CLAMPING PLATE

Заводской номер: 2912000402 Количество на модель: 1
2912000402
1
15

Номер детали на чертеже:

15

OIL RETURN TUBE

Заводской номер: 2912000403 Количество на модель: 1
2912000403
1
16

Номер детали на чертеже:

16

TWO-WAY MASS

Заводской номер: 2912000404 Количество на модель: 1
2912000404
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 4011000458 Количество на модель: 14
4011000458
14
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 4011000477 Количество на модель: 8
4011000477
8
19

Номер детали на чертеже:

19

CONTROL SYSTEM LG12-936CZJG01

Заводской номер: 4120001071 Количество на модель: 1
4120001071
1
20

Номер детали на чертеже:

20

TUBE

Заводской номер: 4041000532 Количество на модель: 1
4041000532
1
21

Номер детали на чертеже:

21

U-BOLT

Заводской номер: 4011000556 Количество на модель: 7
4011000556
7
22

Номер детали на чертеже:

22

NUT

Заводской номер: 4013000007 Количество на модель: 19
4013000007
19
23

Номер детали на чертеже:

23

Washer

Заводской номер: 4015000162 Количество на модель: 19
4015000162
19
24

Номер детали на чертеже:

24

FLANGE

Заводской номер: 4041000043 Количество на модель: 10
4041000043
10
25

Номер детали на чертеже:

25

TUBE LGB107010125

Заводской номер: 4041000698 Количество на модель: 1
4041000698
1
26

Номер детали на чертеже:

26

O-RING

Заводской номер: 4030000026 Количество на модель: 11
4030000026
11
27

Номер детали на чертеже:

27

FRAME

Заводской номер: 2912000510 Количество на модель: 1
2912000510
1
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 4011000447 Количество на модель: 2
4011000447
2
29

Номер детали на чертеже:

29

INPUT TUBE OF THE CONTROL VALVE

Заводской номер: 2912000405 Количество на модель: 1
2912000405
1
30

Номер детали на чертеже:

30

PLUG

Заводской номер: 4041000774 Количество на модель: 2
4041000774
2
31

Номер детали на чертеже:

31

O-RING

Заводской номер: 4041000767 Количество на модель: 3
4041000767
3
32

Номер детали на чертеже:

32

BOLT GB5782-M12x130EpZn-8.8

Заводской номер: 4011000263 Количество на модель: 2
4011000263
2
33

Номер детали на чертеже:

33

BOLT GB16674-M10x65EpZn-8.8

Заводской номер: 4011000230 Количество на модель: 1
4011000230
1
34

Номер детали на чертеже:

34

CLAMPING PLATE OF CONTROL VALVE

Заводской номер: 2912000503 Количество на модель: 1
2912000503
1
35

Номер детали на чертеже:

35

NUT

Заводской номер: 4013000011 Количество на модель: 8
4013000011
8
36

Номер детали на чертеже:

36

JOINT HEAD

Заводской номер: 2912000008 Количество на модель: 2
2912000008
2
37

Номер детали на чертеже:

37

CONTROL SYSTEM LG12-936CZJG02

Заводской номер: 4120001072 Количество на модель: 1
4120001072
1
39

Номер детали на чертеже:

39

CLAMPING PLATE

Заводской номер: 2914000002 Количество на модель: 1
2914000002
1
40

Номер детали на чертеже:

40

TILT CYLINDER HSGF-140x80x502-952

Заводской номер: 4120000868 Количество на модель: 1
4120000868
1
41

Номер детали на чертеже:

41

INDICATING ROD OF BUCKET

Заводской номер: 2914000402 Количество на модель: 1
2914000402
1
42

Номер детали на чертеже:

42

CONDUIT OF INDICATING ROD

Заводской номер: 2914000004 Количество на модель: 1
2914000004
1
43

Номер детали на чертеже:

43

PIPE

Заводской номер: 4041000703 Количество на модель: 2
4041000703
2
44

Номер детали на чертеже:

44

CAMPLE

Заводской номер: 2913000011 Количество на модель: 1
2913000011
1
45

Номер детали на чертеже:

45

BIG CHAMBER TUBE OF TILT CYLINDER

Заводской номер: 2914000403 Количество на модель: 1
2914000403
1
46

Номер детали на чертеже:

46

BOLT

Заводской номер: 4011000309 Количество на модель: 2
4011000309
2
47

Номер детали на чертеже:

47

BOLT

Заводской номер: 4011000473 Количество на модель: 2
4011000473
2
48

Номер детали на чертеже:

48

OIL TUBE ASSEMBLY OF TILT CYLINDER A

Заводской номер: 2914000404 Количество на модель: 1
2914000404
1
49

Номер детали на чертеже:

49

OIL TUBE ASSEMBLY OF TILT CYLINDER В

Заводской номер: 2914000405 Количество на модель: 1
2914000405
1
51

Номер детали на чертеже:

51

STEADY REST A

Заводской номер: 2914000406 Количество на модель: 1
2914000406
1
52

Номер детали на чертеже:

52

STEADY REST B

Заводской номер: 2914000407 Количество на модель: 1
2914000407
1
53

Номер детали на чертеже:

53

LIFT CYLINDER

Заводской номер: 4120000867 Количество на модель: 2
4120000867
2
54

Номер детали на чертеже:

54

O-RING

Заводской номер: 4030000279 Количество на модель: 8
4030000279
8
56

Номер детали на чертеже:

56

BOLT

Заводской номер: 4011000164 Количество на модель: 8
4011000164
8
57

Номер детали на чертеже:

57

SMALL CHAMBER TUBE OF LEFT LIFTING CYLINDER

Заводской номер: 2913000402 Количество на модель: 1
2913000402
1
58

Номер детали на чертеже:

58

THREE OF TUBE OF LIFT CYLINDER

Заводской номер: 2913000861 Количество на модель: 2
2913000861
2
59

Номер детали на чертеже:

59

TUBE OF VALVE TO BIG CHAMBER OF RIGHT RIGHT CYLINDER

Заводской номер: 2913000867 Количество на модель: 1
2913000867
1
60

Номер детали на чертеже:

60

FLANGE

Заводской номер: 4041000137 Количество на модель: 4
4041000137
4
61

Номер детали на чертеже:

61

TUBE OF VALVE TO BIG CHAMBER OF RIGHT LIFT CYLINDER

Заводской номер: 2913000869 Количество на модель: 1
2913000869
1
62

Номер детали на чертеже:

62

TUBE OF VALVE TO SMALL CHAMBER OF RIGHT LIFT CYLINDER

Заводской номер: 2913000871 Количество на модель: 1
2913000871
1
63

Номер детали на чертеже:

63

BIG CHAMBER TUBE OF LEFT LIFTING CYLINDER

Заводской номер: 2913000407 Количество на модель: 1
2913000407
1
64

Номер детали на чертеже:

64

PIPE CLIP

Заводской номер: 2913000408 Количество на модель: 2
2913000408
2
65

Номер детали на чертеже:

65

BOLT

Заводской номер: 4011000488 Количество на модель: 6
4011000488
6
66

Номер детали на чертеже:

66

U-BOLT

Заводской номер: 4011000490 Количество на модель: 4
4011000490
4
67

Номер детали на чертеже:

67

STEADY REST A

Заводской номер: 2913000409 Количество на модель: 1
2913000409
1
68

Номер детали на чертеже:

68

LIFTING CYLINDER HOSE

Заводской номер: 2913000895 Количество на модель: 4
2913000895
4
69

Номер детали на чертеже:

69

STEADY REST B

Заводской номер: 2913000411 Количество на модель: 1
2913000411
1
70

Номер детали на чертеже:

70

BIG CHAMBER TUBE OF RIGHT LIFTING CYLINDER

Заводской номер: 2913000412 Количество на модель: 1
2913000412
1
71

Номер детали на чертеже:

71

SMALL CHAMBER TUBE OF RIGHT LIFTING CYLINDER

Заводской номер: 2913000413 Количество на модель: 1
2913000413
1
72

Номер детали на чертеже:

72

TUBE OF VALVE TO SMALL CHAMBER OF RIGHT RIGHT CYLINDER

Заводской номер: 2913000873 Количество на модель: 1
2913000873
1
73

Номер детали на чертеже:

73

CLAMP

Заводской номер: 4017000013 Количество на модель: 4
4017000013
4
74

Номер детали на чертеже:

74

INTAKE OIL TUBE OF PUMP

Заводской номер: 2911000402 Количество на модель: 1
2911000402
1
75

Номер детали на чертеже:

75

BOLT

Заводской номер: 4011000337 Количество на модель: 4
4011000337
4
76

Номер детали на чертеже:

76

O-RING

Заводской номер: 4030000235 Количество на модель: 1
4030000235
1
77

Номер детали на чертеже:

77

INTAKE OIL HOSE OF PUMP

Заводской номер: 2911000403 Количество на модель: 1
2911000403
1
78

Номер детали на чертеже:

78

OUT OIL TUBE OF PUMP

Заводской номер: 2911000404 Количество на модель: 1
2911000404
1
80

Номер детали на чертеже:

80

DOUBLE-SCREW BOLT

Заводской номер: 4012000003 Количество на модель: 4
4012000003
4
81

Номер детали на чертеже:

81

WORKING PUMP CBGJ3100A

Заводской номер: 4120000401 Количество на модель: 1
4120000401
1
82

Номер детали на чертеже:

82

SEALING PLATE OF PUMP

Заводской номер: 2911000004 Количество на модель: 1
2911000004
1
