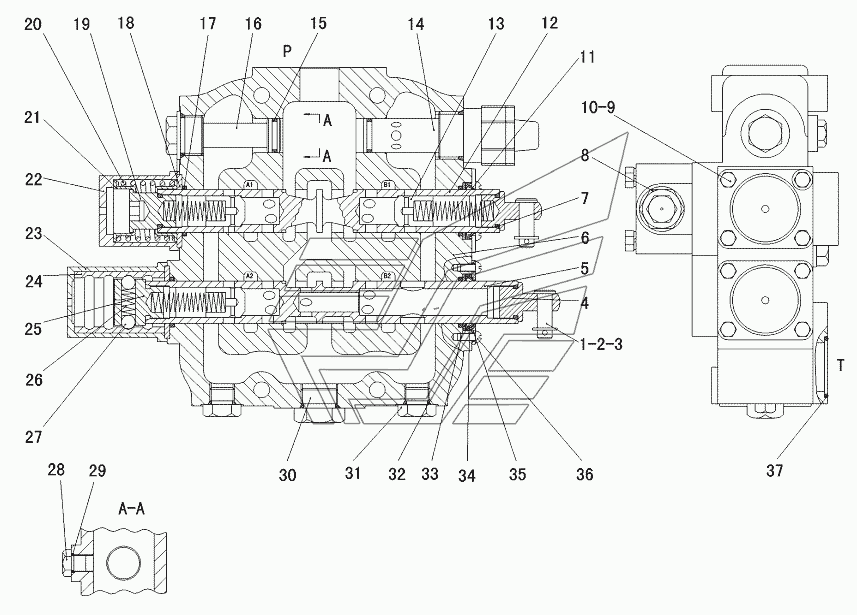

Блок клапанов (331001) LG933L. Каталог 2011г.

Гидроцилиндр стрелы (371368) LG933L Блок клапанов DF-25BIII-16 (331001) LG933L

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SPLIT PIN

Заводской номер: 4016000035 Количество на модель: 2
4016000035
2
2

Номер детали на чертеже:

2

WASHER

Заводской номер: 4015000168 Количество на модель: 2
4015000168
2
3

Номер детали на чертеже:

3

Штифт с буртиком

Заводской номер: 4120000414074 Количество на модель: 2
4120000414074
2
4

Номер детали на чертеже:

4

Держатель пружины

Заводской номер: 4120000414086 Количество на модель: 2
4120000414086
2
5

Номер детали на чертеже:

5

Золотник стрелы

Заводской номер: 4120000414075 Количество на модель: 1
4120000414075
1
6

Номер детали на чертеже:

6

Корпус клапана

Заводской номер: 4120000414084 Количество на модель: 1
4120000414084
1
7

Номер детали на чертеже:

7

O-образное кольцо

Заводской номер: 7200000442 Количество на модель: 4
7200000442
4
8

Номер детали на чертеже:

8

Компенсационный клапан большой камеры

Заводской номер: 4120000703002 Количество на модель: 2
4120000703002
2
9

Номер детали на чертеже:

9

Screw

Заводской номер: 4011000708 Количество на модель: 8
4011000708
8
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 4015000036 Количество на модель: 8
4015000036
8
11

Номер детали на чертеже:

11

Пружина обратного клапана

Заводской номер: 4120000703010 Количество на модель: 3
4120000703010
3
12

Номер детали на чертеже:

12

Золотник поворота ковша

Заводской номер: 4120000414065 Количество на модель: 1
4120000414065
1
13

Номер детали на чертеже:

13

Обратный клапан

Заводской номер: 4120000414062 Количество на модель: 3
4120000414062
3
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 4120000414001 Количество на модель: 1
4120000414001
1
15

Номер детали на чертеже:

15

O-RING

Заводской номер: 4030000013 Количество на модель: 2
4030000013
2
16

Номер детали на чертеже:

16

Заглушка

Заводской номер: 4120000414069 Количество на модель: 1
4120000414069
1
17

Номер детали на чертеже:

17

O-образное кольцо

Заводской номер: 4030000579 Количество на модель: 5
4030000579
5
18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 4120000414085 Количество на модель: 2
4120000414085
2
19

Номер детали на чертеже:

19

Возвратная пружина

Заводской номер: 4120000414064 Количество на модель: 1
4120000414064
1
20

Номер детали на чертеже:

20

Возвратная пружина

Заводской номер: 4120000414063 Количество на модель: 1
4120000414063
1
21

Номер детали на чертеже:

21

Возвратная пружина

Заводской номер: 4120000414061 Количество на модель: 2
4120000414061
2
22

Номер детали на чертеже:

22

Торцевая крышка

Заводской номер: 4120000414060 Количество на модель: 1
4120000414060
1
23

Номер детали на чертеже:

23

Фиксирующая внешней втулка

Заводской номер: 4120000414080 Количество на модель: 1
4120000414080
1
24

Номер детали на чертеже:

24

Фиксирующая втулка

Заводской номер: 4120000414079 Количество на модель: 1
4120000414079
1
25

Номер детали на чертеже:

25

Держатель пружины

Заводской номер: 4120000414078 Количество на модель: 1
4120000414078
1
26

Номер детали на чертеже:

26

Пружина

Заводской номер: 4120000414081 Количество на модель: 1
4120000414081
1
27

Номер детали на чертеже:

27

Стальной шарик

Заводской номер: 7200001298 Количество на модель: 2
7200001298
2
28

Номер детали на чертеже:

28

PLUG DF-32-19

Заводской номер: 4120000703025 Количество на модель: 1
4120000703025
1
29

Номер детали на чертеже:

29

O-RlNG

Заводской номер: 7200000438 Количество на модель: 1
7200000438
1
30

Номер детали на чертеже:

30

PLUG DF-32-20

Заводской номер: 4120000703019 Количество на модель: 1
4120000703019
1
31

Номер детали на чертеже:

31

Заглушка

Заводской номер: 4120000703016 Количество на модель: 3
4120000703016
3
32

Номер детали на чертеже:

32

O-RING

Заводской номер: 4030000012 Количество на модель: 3
4030000012
3
33

Номер детали на чертеже:

33

Шайба

Заводской номер: 4120000414068 Количество на модель: 2
4120000414068
2
34

Номер детали на чертеже:

34

Пылезащитное кольцо

Заводской номер: 4120000414071 Количество на модель: 2
4120000414071
2
35

Номер детали на чертеже:

35

Прижимная пластина

Заводской номер: 4120000414070 Количество на модель: 2
4120000414070
2
36

Номер детали на чертеже:

36

SCREW GB67-M6x12

Заводской номер: 4120000703029 Количество на модель: 8
4120000703029
8
37

Номер детали на чертеже:

37

O-образное кольцо

Заводской номер: 4120001054019 Количество на модель: 1
4120001054019
1
