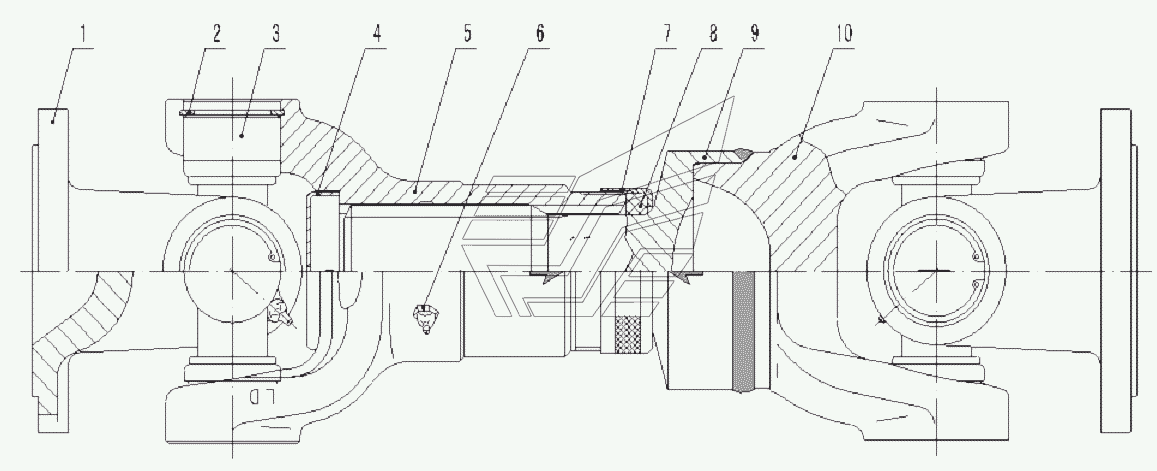

Задний приводной вал (350501) LG933L. Каталог 2011г.

Промежуточный приводной вал (350501) LG933L Тормозной суппорт (371104) LG933L

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вилка фланца

Заводской номер: 2050900009012 Количество на модель: 2

2050900009012

2

2

Номер детали на чертеже:

2

Упругое упорное кольцо

Заводской номер: 2050900009023 Количество на модель: 8

2050900009023

8

3

Номер детали на чертеже:

3

Крестовина в сборе

Заводской номер: 2050900009011 Количество на модель: 2

2050900009011

2

4

Номер детали на чертеже:

4

WELDING FORK ZL30F.5.8-11

Заводской номер: 2050900009015 Количество на модель: 1

2050900009015

1

5

Номер детали на чертеже:

5

Передвижная вилка

Заводской номер: 2050900060014 Количество на модель: 1

2050900060014

1

6

Номер детали на чертеже:

6

GREASE NIPPLE

Заводской номер: 4030000065 Количество на модель: 1

4030000065

1

7

Номер детали на чертеже:

7

Уплотнительное кольцо

Заводской номер: 2050900060015 Количество на модель: 1

2050900060015

1

8

Номер детали на чертеже:

8

Уплотнительная крышка

Заводской номер: 2050900060016 Количество на модель: 1

2050900060016

1

9

Номер детали на чертеже:

9

Шлицевой вал

Заводской номер: 2050900060017 Количество на модель: 1

2050900060017

1

10

Номер детали на чертеже:

10

Свариваемая вилка

Заводской номер: 2050900060018 Количество на модель: 1

2050900060018

1
