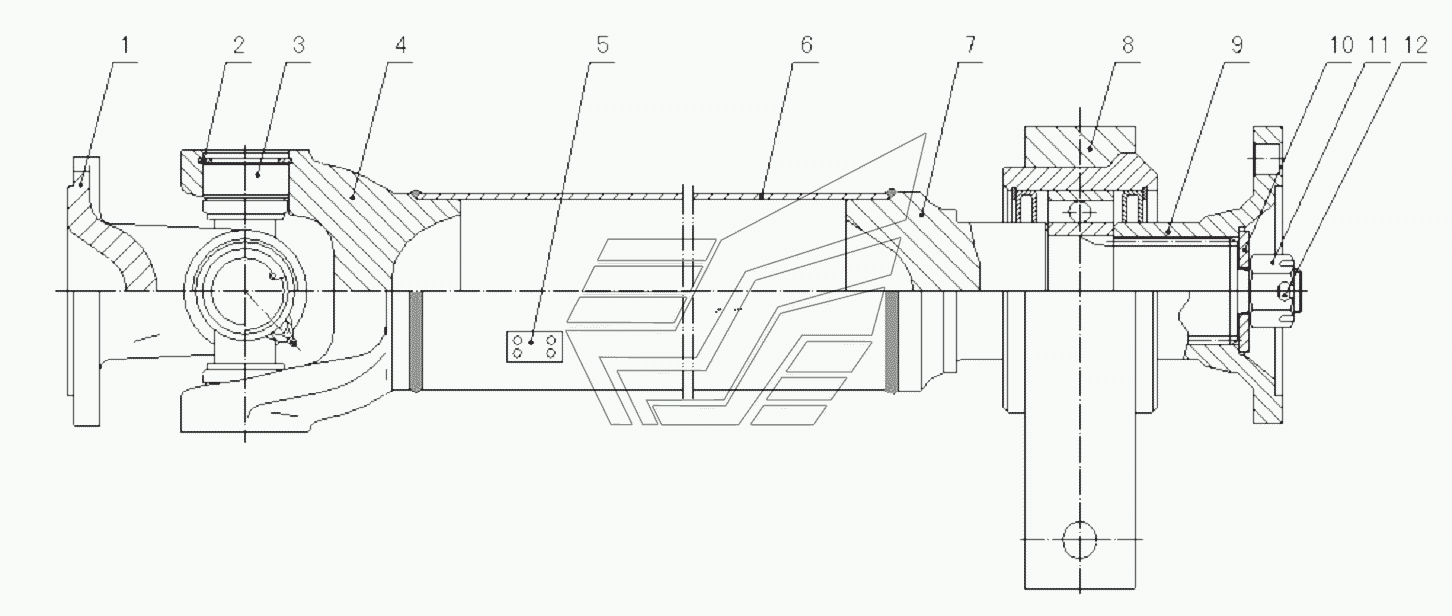

Передний приводной вал (330101) LG933L. Каталог 2011г.

Колесный редуктор в сборе LG933L Задняя главная передача в сборе LG933L

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вилка фланца

Заводской номер: 2050900009012 Количество на модель: 1

2050900009012

1

2

Номер детали на чертеже:

2

Упругое упорное кольцо

Заводской номер: 2050900009023 Количество на модель: 4

2050900009023

4

3

Номер детали на чертеже:

3

Крестовина в сборе

Заводской номер: 2050900009011 Количество на модель: 1

2050900009011

1

4

Номер детали на чертеже:

4

WELDING FORK ZL30F.5.8-11

Заводской номер: 2050900009015 Количество на модель: 1

2050900009015

1

5

Номер детали на чертеже:

5

Балансировочный сектор

Заводской номер: 2050900009017 Количество на модель: 1

2050900009017

1

6

Номер детали на чертеже:

6

Осевая труба

Заводской номер: 2050900009018 Количество на модель: 1

2050900009018

1

7

Номер детали на чертеже:

7

Шлицевой вал

Заводской номер: 2050900009019 Количество на модель: 1

2050900009019

1

8

Номер детали на чертеже:

8

Держатель подшипника в сборе

Заводской номер: 2050900009020 Количество на модель: 1

2050900009020

1

9

Номер детали на чертеже:

9

Фланец

Заводской номер: 2050900009021 Количество на модель: 1

2050900009021

1

10

Номер детали на чертеже:

10

Шайба

Заводской номер: 2050900009022 Количество на модель: 1

2050900009022

1

11

Номер детали на чертеже:

11

Шестигранная шлицевая гайка

Заводской номер: 2050900009024 Количество на модель: 1

2050900009024

1

12

Номер детали на чертеже:

12

Шплинт

Заводской номер: 4016000266 Количество на модель: 1

4016000266

1
