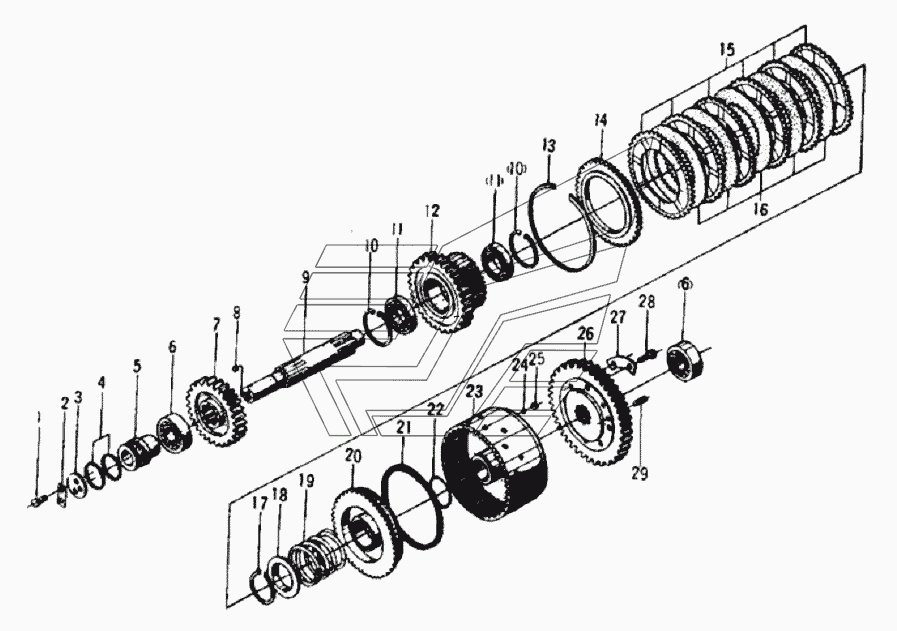

Промежуточный вал (330101) LG933L. Каталог 2011г.

Входной вал в сборе (330101) LG933L Передний выходной вал (330101) LG933L

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

BOLT

Заводской номер: 4011000102 Количество на модель: 2

4011000102

2

2

Номер детали на чертеже:

2

Стопорная пластина

Заводской номер: 4110000038203 Количество на модель: 1

4110000038203

1

3

Номер детали на чертеже:

3

Упор цапфы

Заводской номер: 4110000038199 Количество на модель: 1

4110000038199

1

4

Номер детали на чертеже:

4

Поршневое кольцо

Заводской номер: 4110000038205 Количество на модель: 2

4110000038205

2

5

Номер детали на чертеже:

5

Внутренняя маслоуплотнительная втулка

Заводской номер: 4110000038197 Количество на модель: 1

4110000038197

1

6

Номер детали на чертеже:

6

Подшипник

Заводской номер: 4021000185 Количество на модель: 2

4021000185

2

7

Номер детали на чертеже:

7

Шестерня

Заводской номер: 4110000038208 Количество на модель: 1

4110000038208

1

8

Номер детали на чертеже:

8

Пробка

Заводской номер: 4110000038175 Количество на модель: 1

4110000038175

1

9

Номер детали на чертеже:

9

Промежуточный вал

Заводской номер: 4110000038210 Количество на модель: 1

4110000038210

1

10

Номер детали на чертеже:

10

SNAP RING GB893.1-75-65Mn

Заводской номер: 4015000014 Количество на модель: 2

4015000014

2

11

Номер детали на чертеже:

11

BEARING GB276-6009

Заводской номер: 4021000010 Количество на модель: 2

4021000010

2

12

Номер детали на чертеже:

12

Шестерня

Заводской номер: 4110000038213 Количество на модель: 1

4110000038213

1

13

Номер детали на чертеже:

13

Упорное кольцо

Заводской номер: 4110000038179 Количество на модель: 1

4110000038179

1

14

Номер детали на чертеже:

14

Внешняя торцевая крышка

Заводской номер: 4110000038180 Количество на модель: 1

4110000038180

1

15

Номер детали на чертеже:

15

Внешняя фрикционная накладка

Заводской номер: 4110000038181 Количество на модель: 6

4110000038181

6

16

Номер детали на чертеже:

16

Внутренняя фрикционная накладка

Заводской номер: 4110000038182 Количество на модель: 5

4110000038182

5

17

Номер детали на чертеже:

17

Упорное кольцо

Заводской номер: 4015000284 Количество на модель: 1

4015000284

1

18

Номер детали на чертеже:

18

Держатель пружины

Заводской номер: 4110000038184 Количество на модель: 1

4110000038184

1

19

Номер детали на чертеже:

19

Пружина

Заводской номер: 4110000038185 Количество на модель: 1

4110000038185

1

20

Номер детали на чертеже:

20

Поршень

Заводской номер: 4110000038186 Количество на модель: 1

4110000038186

1

21

Номер детали на чертеже:

21

Маслоуплотнительное кольцо

Заводской номер: 4110000038187 Количество на модель: 1

4110000038187

1

22

Номер детали на чертеже:

22

O-RING

Заводской номер: 4030000608 Количество на модель: 1

4030000608

1

23

Номер детали на чертеже:

23

Корпус сцепления в сборе

Заводской номер: 4110000038189 Количество на модель: 1

4110000038189

1

24

Номер детали на чертеже:

24

STEEL BALL GB308-5-GCr15

Заводской номер: 4090000126 Количество на модель: 1

4090000126

1

25

Номер детали на чертеже:

25

Гнездо клапана

Заводской номер: 4110000038191 Количество на модель: 1

4110000038191

1

26

Номер детали на чертеже:

26

Шестерня

Заводской номер: 4110000038227 Количество на модель: 1

4110000038227

1

27

Номер детали на чертеже:

27

Стопорная пластина

Заводской номер: 4110000038193 Количество на модель: 4

4110000038193

4

28

Номер детали на чертеже:

28

BOLT

Заводской номер: 4011000082 Количество на модель: 8

4011000082

8

29

Номер детали на чертеже:

29

Штифт

Заводской номер: 4016000236 Количество на модель: 2

4016000236

2
