Гидравлический преобразователь крутящего момента YJ315LG-1(370804) LG933L. Каталог 2011г.

Система преобразователя крутящего момента LG933L Фильтр QF60M33G-1 (410708) LG933L

Вид отображения:

Детали справа

По ширине экрана

1

2

3

5

6

7

8

9

10

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

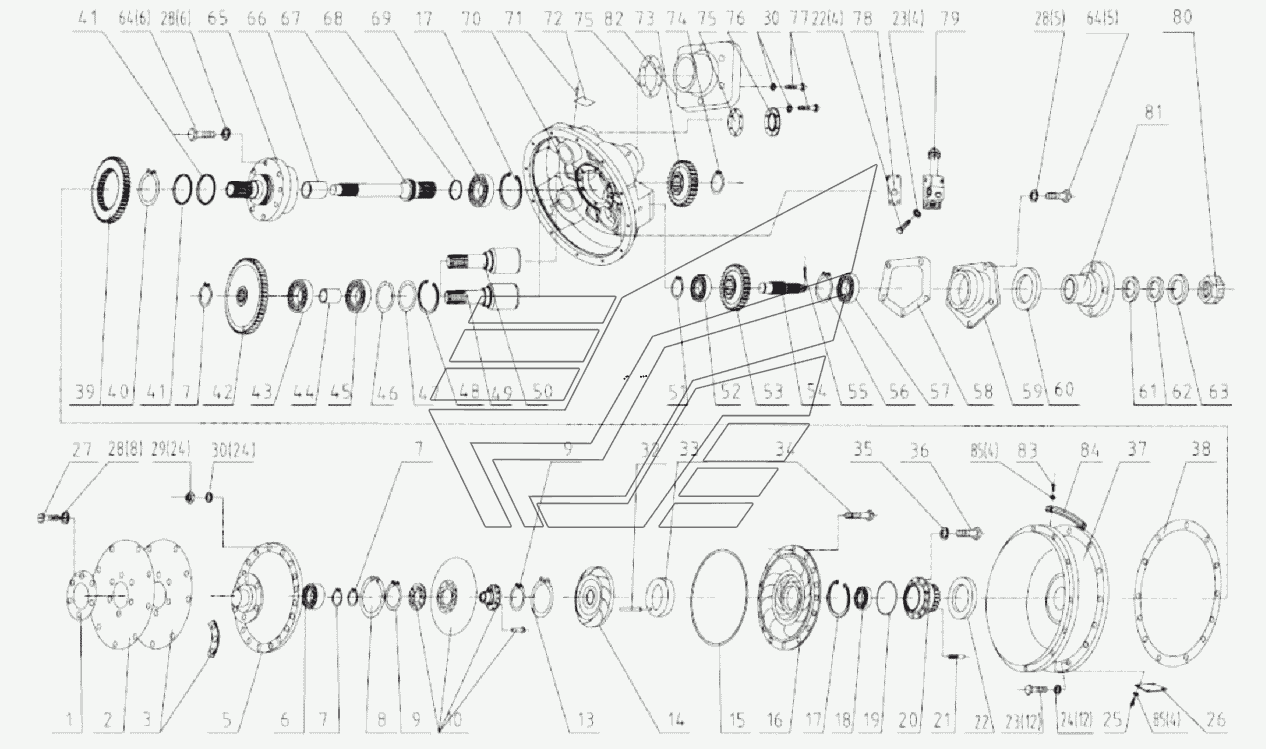

Номер детали на чертеже:

1

Круглая прокладка

Заводской номер: 7200000715 Количество на модель: 1

7200000715

1

2

Номер детали на чертеже:

2

Упругая пластина

Заводской номер: 4110000084083 Количество на модель: 1

4110000084083

1

3

Номер детали на чертеже:

3

Упругая пластина в сборе

Заводской номер: 4110000084096 Количество на модель: 1

4110000084096

1

5

Номер детали на чертеже:

5

Накидное колесо

Заводской номер: 4110000084094 Количество на модель: 1

4110000084094

1

6

Номер детали на чертеже:

6

Упругая пластина в сборе

Заводской номер: 7200000741 Количество на модель: 1

7200000741

1

7

Номер детали на чертеже:

7

Упорное кольцо

Заводской номер: 4110000084132 Количество на модель: 4

4110000084132

4

8

Номер детали на чертеже:

8

Упорное кольцо

Заводской номер: 4110000084107 Количество на модель: 1

4110000084107

1

9

Номер детали на чертеже:

9

Упорное кольцо

Заводской номер: 4110000084103 Количество на модель: 2

4110000084103

2

10

Номер детали на чертеже:

10

Комбинированная турбина

Заводской номер: 4110000084116 Количество на модель: 1

4110000084116

1

13

Номер детали на чертеже:

13

Упорное кольцо

Заводской номер: 4110000084105 Количество на модель: 1

4110000084105

1

14

Номер детали на чертеже:

14

Направляющее колесо

Заводской номер: 4110000084072 Количество на модель: 1

4110000084072

1

15

Номер детали на чертеже:

15

O-образное кольцо

Заводской номер: 4030000620 Количество на модель: 1

4030000620

1

16

Номер детали на чертеже:

16

Насосная колеса

Заводской номер: 4110000084070 Количество на модель: 1

4110000084070

1

17

Номер детали на чертеже:

17

SNAPP RING GB893.1-110-65Mn

Заводской номер: 4015000241 Количество на модель: 2

4015000241

2

18

Номер детали на чертеже:

18

BALL BEARIN GB276-6212

Заводской номер: 4021000113 Количество на модель: 1

4021000113

1

19

Номер детали на чертеже:

19

O-RING

Заводской номер: 4030000010 Количество на модель: 1

4030000010

1

20

Номер детали на чертеже:

20

Держатель насосного колеса

Заводской номер: 4110000084063 Количество на модель: 1

4110000084063

1

21

Номер детали на чертеже:

21

SET PIN

Заводской номер: 4110000084064 Количество на модель: 4

4110000084064

4

22

Номер детали на чертеже:

22

FRAMEWORK OIL SEAL 0ZL30D-11-54

Заводской номер: 4110000217052 Количество на модель: 1

4110000217052

1

23

Номер детали на чертеже:

23

Болт

Заводской номер: 7200000827 Количество на модель: 16

7200000827

16

24

Номер детали на чертеже:

24

Retaining ring

Заводской номер: 4110000004001 Количество на модель: 16

4110000004001

16

25

Номер детали на чертеже:

25

BOLT GB5783-M6x16EpZn-8.8

Заводской номер: 4011000289 Количество на модель: 4

4011000289

4

26

Номер детали на чертеже:

26

Болт

Заводской номер: 4110000084095 Количество на модель: 1

4110000084095

1

27

Номер детали на чертеже:

27

BOLT01010-51225 М1x25

Заводской номер: 4110000217083 Количество на модель: 8

4110000217083

8

28

Номер детали на чертеже:

28

Gasket

Заводской номер: 4110000160054 Количество на модель: 19

4110000160054

19

29

Номер детали на чертеже:

29

Шайба

Заводской номер: 4110000084129 Количество на модель: 24

4110000084129

24

30

Номер детали на чертеже:

30

Washer

Заводской номер: 4110000084130 Количество на модель: 42

4110000084130

42

32

Номер детали на чертеже:

32

Шайба

Заводской номер: 4110000084099 Количество на модель: 1

4110000084099

1

33

Номер детали на чертеже:

33

Штифт

Заводской номер: 4110000084067 Количество на модель: 1

4110000084067

1

34

Номер детали на чертеже:

34

BOLT M8x35 01010-50835

Заводской номер: 4110000011091 Количество на модель: 24

4110000011091

24

35

Номер детали на чертеже:

35

Болт

Заводской номер: 4015000009 Количество на модель: 8

4015000009

8

36

Номер детали на чертеже:

36

Шайба

Заводской номер: 4110000084128 Количество на модель: 8

4110000084128

8

37

Номер детали на чертеже:

37

Болт

Заводской номер: 4110000084093 Количество на модель: 1

4110000084093

1

38

Номер детали на чертеже:

38

Промежуточный шарнир

Заводской номер: 4110000084125 Количество на модель: 1

4110000084125

1

39

Номер детали на чертеже:

39

Прокладка

Заводской номер: 4110000084090 Количество на модель: 1

4110000084090

1

40

Номер детали на чертеже:

40

WASHER 04064-01030 100

Заводской номер: 4110000217061 Количество на модель: 1

4110000217061

1

41

Номер детали на чертеже:

41

PACKING RING 0ZL30D-11-19

Заводской номер: 4110000217051 Количество на модель: 2

4110000217051

2

42

Номер детали на чертеже:

42

Уплотнительное кольцо

Заводской номер: 4110000084091 Количество на модель: 2

4110000084091

2

43

Номер детали на чертеже:

43

BEARING GB276-6206

Заводской номер: 4021000106 Количество на модель: 2

4021000106

2

44

Номер детали на чертеже:

44

Подшипник качения

Заводской номер: 4110000084046 Количество на модель: 2

4110000084046

2

45

Номер детали на чертеже:

45

Втулка

Заводской номер: 4021000107 Количество на модель: 2

4021000107

2

46

Номер детали на чертеже:

46

Подшипник качения

Заводской номер: 4110000084017 Количество на модель: 2

4110000084017

2

47

Номер детали на чертеже:

47

Стопорное кольцо

Заводской номер: 4110000084097 Количество на модель: 2

4110000084097

2

48

Номер детали на чертеже:

48

Шайба

Заводской номер: 4110000084127 Количество на модель: 2

4110000084127

2

49

Номер детали на чертеже:

49

Вал маслонасоса

Заводской номер: 4110000084089 Количество на модель: 1

4110000084089

1

50

Номер детали на чертеже:

50

Вал маслонасоса

Заводской номер: 4110000084092 Количество на модель: 1

4110000084092

1

51

Номер детали на чертеже:

51

Упорное кольцо

Заводской номер: 4110000084102 Количество на модель: 1

4110000084102

1

52

Номер детали на чертеже:

52

Подшипник качения

Заводской номер: 4021000108 Количество на модель: 1

4021000108

1

53

Номер детали на чертеже:

53

Шестерня

Заводской номер: 4110000084124 Количество на модель: 1

4110000084124

1

54

Номер детали на чертеже:

54

Шестерня

Заводской номер: 4110000084122 Количество на модель: 1

4110000084122

1

55

Номер детали на чертеже:

55

Шплинт

Заводской номер: 4016000209 Количество на модель: 1

4016000209

1

56

Номер детали на чертеже:

56

SNAP RING 04065-09030 90

Заводской номер: 4110000217066 Количество на модель: 1

4110000217066

1

57

Номер детали на чертеже:

57

ROLLING BEARING GB276-6308

Заводской номер: 4021000021 Количество на модель: 1

4021000021

1

58

Номер детали на чертеже:

58

Уплотнительная прокладка

Заводской номер: 4110000084036 Количество на модель: 1

4110000084036

1

59

Номер детали на чертеже:

59

Фланец сальника

Заводской номер: 4110000084119 Количество на модель: 1

4110000084119

1

60

Номер детали на чертеже:

60

FRAMEWORK OIL SEAL 0701220055

Заводской номер: 4110000217027 Количество на модель: 2

4110000217027

2

61

Номер детали на чертеже:

61

Шайба

Заводской номер: 4110000084120 Количество на модель: 1

4110000084120

1

62

Номер детали на чертеже:

62

Уплотнительная прокладка

Заводской номер: 4110000084028 Количество на модель: 1

4110000084028

1

63

Номер детали на чертеже:

63

Шайба

Заводской номер: 4110000084123 Количество на модель: 1

4110000084123

1

64

Номер детали на чертеже:

64

BOLT M12x30 01010-51230

Заводской номер: 4110000011117 Количество на модель: 11

4110000011117

11

65

Номер детали на чертеже:

65

Держатель направляющего колеса

Заводской номер: 4110000084047 Количество на модель: 1

4110000084047

1

66

Номер детали на чертеже:

66

Втулка

Заводской номер: 4110000084015 Количество на модель: 1

4110000084015

1

67

Номер детали на чертеже:

67

Ведущий вал

Заводской номер: 4110000084045 Количество на модель: 1

4110000084045

1

68

Номер детали на чертеже:

68

Уплотнительное кольцо

Заводской номер: 4110000084048 Количество на модель: 1

4110000084048

1

69

Номер детали на чертеже:

69

Подшипник качения

Заводской номер: 4021000022 Количество на модель: 1

4021000022

1

70

Номер детали на чертеже:

70

Корпус

Заводской номер: 4110000084117 Количество на модель: 1

4110000084117

1

71

Номер детали на чертеже:

71

RIVET

Заводской номер: 7200000846 Количество на модель: 4

7200000846

4

72

Номер детали на чертеже:

72

Табличка

Заводской номер: 4110000084134 Количество на модель: 1

4110000084134

1

73

Номер детали на чертеже:

73

Шестерня

Заводской номер: 4110000084118 Количество на модель: 1

4110000084118

1

74

Номер детали на чертеже:

74

Упорное кольцо

Заводской номер: 4015000240 Количество на модель: 1

4015000240

1

75

Номер детали на чертеже:

75

Прокладка

Заводской номер: 4110000084087 Количество на модель: 3

4110000084087

3

76

Номер детали на чертеже:

76

Крышка

Заводской номер: 4110000084088 Количество на модель: 1

4110000084088

1

77

Номер детали на чертеже:

77

Болт

Заводской номер: 4110000084126 Количество на модель: 18

4110000084126

18

78

Номер детали на чертеже:

78

Уплотнительная прокладка

Заводской номер: 4110000084035 Количество на модель: 1

4110000084035

1

79

Номер детали на чертеже:

79

Редукционный клапан в сборе

Заводской номер: 4110000084021 Количество на модель: 1

4110000084021

1

80

Номер детали на чертеже:

80

Шестигранная шлицевая гайка

Заводской номер: 4110000084121 Количество на модель: 1

4110000084121

1

81

Номер детали на чертеже:

81

Выходной фланец

Заводской номер: 4110000084135 Количество на модель: 1

4110000084135

1

82

Номер детали на чертеже:

82

Держатель насоса

Заводской номер: 4110000084086 Количество на модель: 2

4110000084086

2

83

Номер детали на чертеже:

83

Болт

Заводской номер: 4011000866 Количество на модель: 4

4011000866

4

84

Номер детали на чертеже:

84

Крышка

Заводской номер: 4110000084115 Количество на модель: 1

4110000084115

1

85

Номер детали на чертеже:

85

Шайба

Заводской номер: 4110000084133 Количество на модель: 8

4110000084133

8

Система преобразователя крутящего момента LG933L Фильтр QF60M33G-1 (410708) LG933L

Вернуться в раздел каталога
