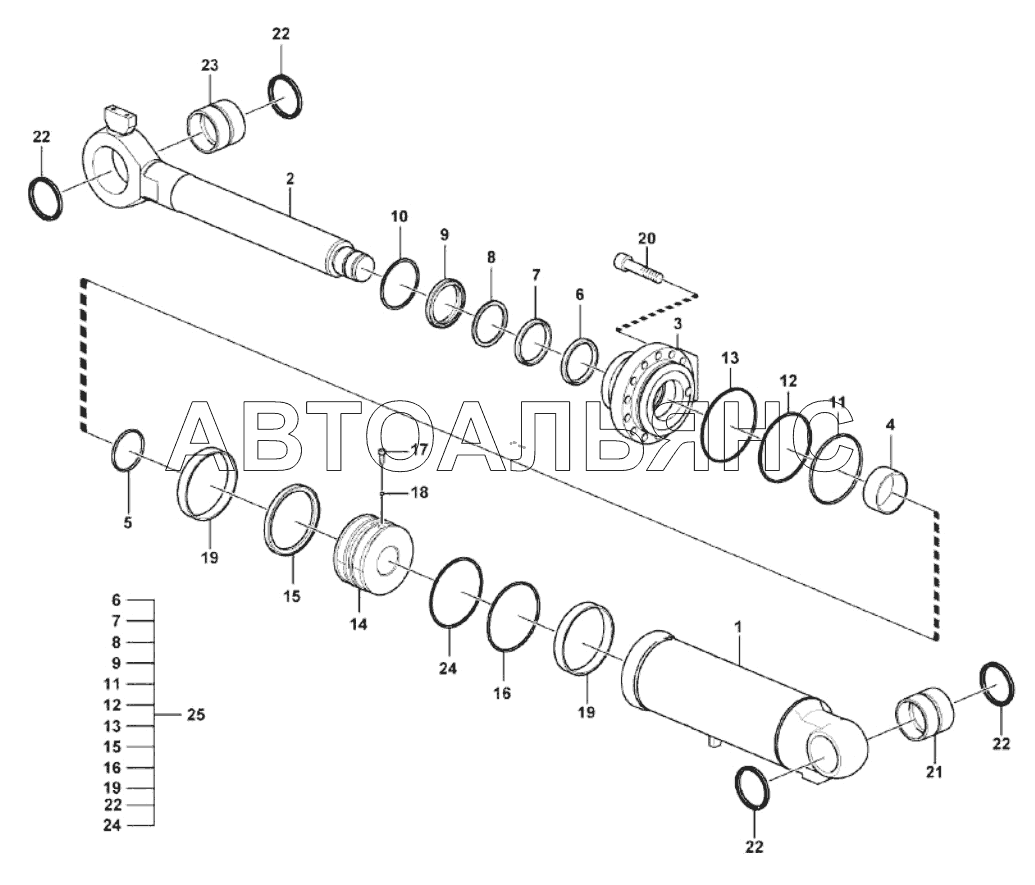

Tilt cylinder (3713CH) LG933. Каталог 2018г.

Tilt cylinder system LG933 Working hydraulic pump assembly (370142) LG933

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cylinder tube

Заводской номер: 4120008483001 Количество на модель: 1
4120008483001
1
2

Номер детали на чертеже:

2

Piston rod

Заводской номер: 4120008483002 Количество на модель: 1
4120008483002
1
3

Номер детали на чертеже:

3

Cover

Заводской номер: 4120008483003 Количество на модель: 1
4120008483003
1
4

Номер детали на чертеже:

4

Bushing

Заводской номер: 4120008483004 Количество на модель: 1
4120008483004
1
5

Номер детали на чертеже:

5

Retaining ring

Заводской номер: 4120007051007 Количество на модель: 1
4120007051007
1
6

Номер детали на чертеже:

6

SUPPORTING RING GB/T15242.2-94

Заводской номер: 4120000868034 Количество на модель: 1
4120000868034
1
7

Номер детали на чертеже:

7

PRESSURIZE RING

Заводской номер: 4120000868035 Количество на модель: 1
4120000868035
1
8

Номер детали на чертеже:

8

Retaining ring

Заводской номер: 4120008483005 Количество на модель: 1
4120008483005
1
9

Номер детали на чертеже:

9

CYLINDER COVER HSGF-180/90X542-2

Заводской номер: 4120000868037 Количество на модель: 1
4120000868037
1
10

Номер детали на чертеже:

10

Retaining ring

Заводской номер: 4120005980008 Количество на модель: 1
4120005980008
1
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 4120008483006 Количество на модель: 1
4120008483006
1
12

Номер детали на чертеже:

12

O-ring

Заводской номер: 4120008483007 Количество на модель: 1
4120008483007
1
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 4120008483008 Количество на модель: 1
4120008483008
1
14

Номер детали на чертеже:

14

Piston

Заводской номер: 4120008483009 Количество на модель: 1
4120008483009
1
15

Номер детали на чертеже:

15

PRESSURIZE RING S-55044

Заводской номер: 4120000868042 Количество на модель: 1
4120000868042
1
16

Номер детали на чертеже:

16

O-ring

Заводской номер: 4120006574001 Количество на модель: 1
4120006574001
1
17

Номер детали на чертеже:

17

Screw

Заводской номер: 4120005685008 Количество на модель: 1
4120005685008
1
18

Номер детали на чертеже:

18

Ball

Заводской номер: 4090000168 Количество на модель: 1
4090000168
1
19

Номер детали на чертеже:

19

Sealing ring

Заводской номер: 4120008483011 Количество на модель: 2
4120008483011
2
20

Номер детали на чертеже:

20

Screw

Заводской номер: 4120006000010 Количество на модель: 12
4120006000010
12
21

Номер детали на чертеже:

21

Bushing

Заводской номер: 4120005071004 Количество на модель: 1
4120005071004
1
22

Номер детали на чертеже:

22

24R306040 Sealing ring

Заводской номер: 4120007051016 Количество на модель: 4
4120007051016
4
23

Номер детали на чертеже:

23

Bushing

Заводской номер: 4120007777007 Количество на модель: 1
4120007777007
1
24

Номер детали на чертеже:

24

O-ring

Заводской номер: 4120008483010 Количество на модель: 1
4120008483010
1
25

Номер детали на чертеже:

25

Sealing kit

Заводской номер: 4120008483012 Количество на модель: 1
4120008483012
1
