DFSY-25-16 Control valve LG933. Каталог 2018г.

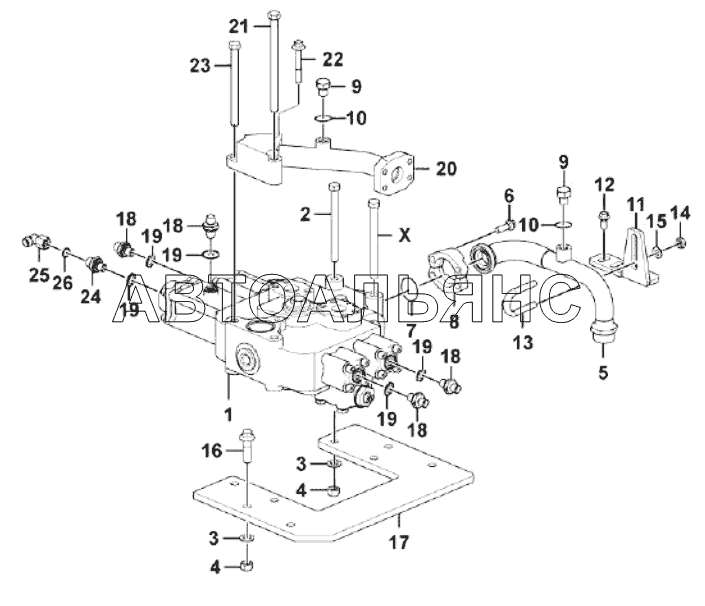

Hydraulic control system LG933 DFSY-25-16 (331005) Control valve assembly LG933

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Valve

Заводской номер: 4120002277 Количество на модель: 1
4120002277
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 4011000055 Количество на модель: 2
4011000055
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 4015000168 Количество на модель: 8
4015000168
8
4

Номер детали на чертеже:

4

NUT

Заводской номер: 4013000011 Количество на модель: 8
4013000011
8
5

Номер детали на чертеже:

5

Pipe

Заводской номер: 29120023381 Количество на модель: 1
29120023381
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 4011000475 Количество на модель: 4
4011000475
4
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 4030000029 Количество на модель: 1
4030000029
1
8

Номер детали на чертеже:

8

FLANGE

Заводской номер: 4041000056 Количество на модель: 1
4041000056
1
9

Номер детали на чертеже:

9

PLUG

Заводской номер: 4041000774 Количество на модель: 2
4041000774
2
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 4041000767 Количество на модель: 2
4041000767
2
11

Номер детали на чертеже:

11

Bracket

Заводской номер: 29120023641 Количество на модель: 1
29120023641
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 4011000447 Количество на модель: 2
4011000447
2
13

Номер детали на чертеже:

13

U-BOLT

Заводской номер: 4041000958 Количество на модель: 1
4041000958
1
14

Номер детали на чертеже:

14

NUT

Заводской номер: 4013000007 Количество на модель: 2
4013000007
2
15

Номер детали на чертеже:

15

Washer

Заводской номер: 4015000162 Количество на модель: 2
4015000162
2
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 4011000477 Количество на модель: 4
4011000477
4
17

Номер детали на чертеже:

17

Plate

Заводской номер: 29120023631 Количество на модель: 1
29120023631
1
18

Номер детали на чертеже:

18

FITTING

Заводской номер: 29120015401 Количество на модель: 4
29120015401
4
19

Номер детали на чертеже:

19

WASHER

Заводской номер: 29120014931 Количество на модель: 5
29120014931
5
20

Номер детали на чертеже:

20

RENTURN TUBE OF MULTIPLE UNIT VALVE

Заводской номер: 29120005021 Количество на модель: 1
29120005021
1
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 4011000057 Количество на модель: 1
4011000057
1
22

Номер детали на чертеже:

22

BOLT GB16674-M10x65EpZn-8.8

Заводской номер: 4011000230 Количество на модель: 1
4011000230
1
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 4011000056 Количество на модель: 1
4011000056
1
24

Номер детали на чертеже:

24

JOINT

Заводской номер: 29120007651 Количество на модель: 1
29120007651
1
25

Номер детали на чертеже:

25

JOINT

Заводской номер: 4041001023 Количество на модель: 1
4041001023
1
26

Номер детали на чертеже:

26

O-RING

Заводской номер: 4030000240 Количество на модель: 1
4030000240
1
Hydraulic control system LG933 DFSY-25-16 (331005) Control valve assembly LG933
