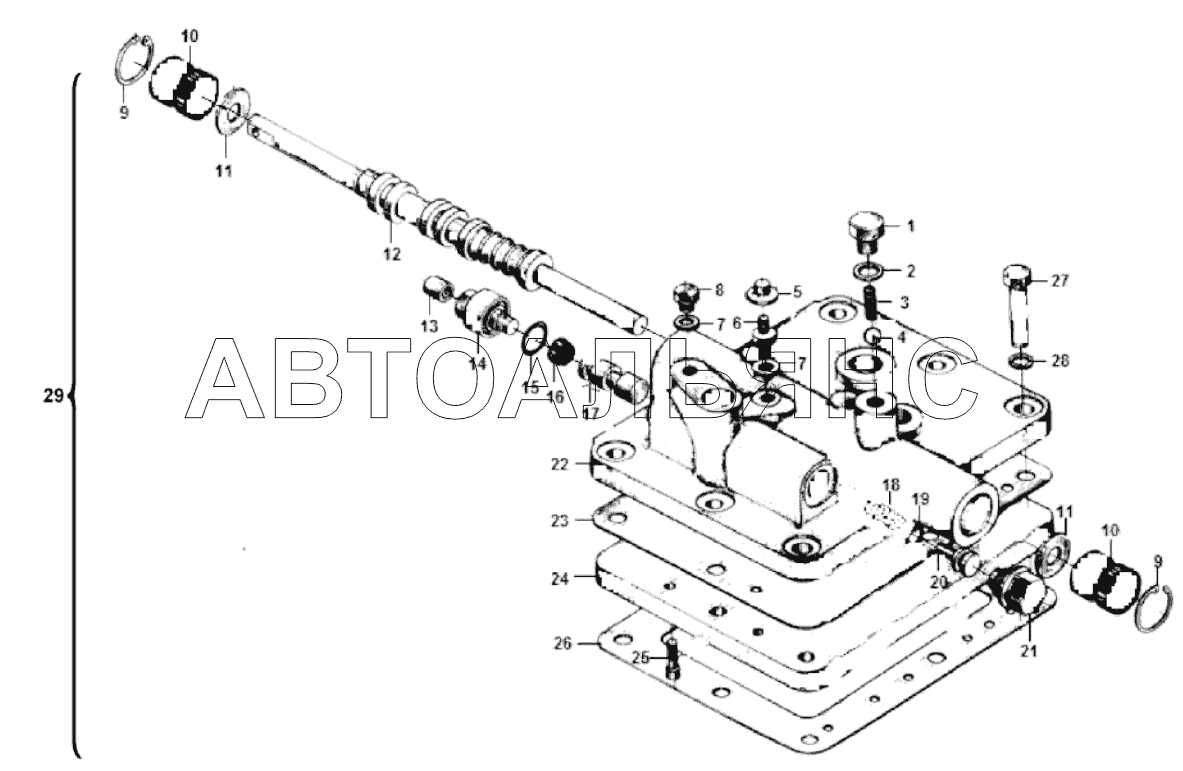

Shift control valve (330101) LG933. Каталог 2018г.

Output shaft LG933 Handbrake (330101) LG933

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Винт

Заводской номер: 4110000038340 Количество на модель: 1

4110000038340

1

2

Номер детали на чертеже:

2

Шайба

Заводской номер: 4110000038341 Количество на модель: 1

4110000038341

1

3

Номер детали на чертеже:

3

Пружина

Заводской номер: 4110000038342 Количество на модель: 1

4110000038342

1

4

Номер детали на чертеже:

4

Стальной шарик

Заводской номер: 4090000119 Количество на модель: 1

4090000119

1

5

Номер детали на чертеже:

5

Пылезащитный кожух

Заводской номер: 4110000038343 Количество на модель: 1

4110000038343

1

6

Номер детали на чертеже:

6

Nipple

Заводской номер: 4110000038344 Количество на модель: 1

4110000038344

1

7

Номер детали на чертеже:

7

Шайба разъема для измерения давления

Заводской номер: 4110000038345 Количество на модель: 2

4110000038345

2

8

Номер детали на чертеже:

8

Plug

Заводской номер: 4110002575005 Количество на модель: 1

4110002575005

1

9

Номер детали на чертеже:

9

Упорное кольцо

Заводской номер: 4015000222 Количество на модель: 2

4015000222

2

10

Номер детали на чертеже:

10

Sealing ring

Заводской номер: 4110000499265 Количество на модель: 4

4110000499265

4

11

Номер детали на чертеже:

11

Регулировочная шайба

Заводской номер: 4110000038348 Количество на модель: 2

4110000038348

2

12

Номер детали на чертеже:

12

Valve body

Заводской номер: 4110000499266 Количество на модель: 1

4110000499266

1

13

Номер детали на чертеже:

13

Пылезащитный кожух

Заводской номер: 4110000038350 Количество на модель: 1

4110000038350

1

14

Номер детали на чертеже:

14

Заглушка

Заводской номер: 4110000038351 Количество на модель: 1

4110000038351

1

15

Номер детали на чертеже:

15

O-ring

Заводской номер: 4110000499267 Количество на модель: 1

4110000499267

1

16

Номер детали на чертеже:

16

Манжета

Заводской номер: 4110000038353 Количество на модель: 1

4110000038353

1

17

Номер детали на чертеже:

17

Тормозной золотник

Заводской номер: 4110000038354 Количество на модель: 1

4110000038354

1

18

Номер детали на чертеже:

18

Spring

Заводской номер: 4110000499268 Количество на модель: 1

4110000499268

1

19

Номер детали на чертеже:

19

O-ring

Заводской номер: 4110000499269 Количество на модель: 1

4110000499269

1

20

Номер детали на чертеже:

20

Держатель пружины

Заводской номер: 4110000038357 Количество на модель: 1

4110000038357

1

21

Номер детали на чертеже:

21

Plug

Заводской номер: 4110000499270 Количество на модель: 1

4110000499270

1

22

Номер детали на чертеже:

22

Корпус клапана

Заводской номер: 4110000038359 Количество на модель: 1

4110000038359

1

23

Номер детали на чертеже:

23

Бумажная прокладка

Заводской номер: 4110000038360 Количество на модель: 1

4110000038360

1

24

Номер детали на чертеже:

24

Поддон

Заводской номер: 4110000038361 Количество на модель: 1

4110000038361

1

25

Номер детали на чертеже:

25

Винт

Заводской номер: 4014000186 Количество на модель: 15

4014000186

15

26

Номер детали на чертеже:

26

Бумажная прокладка

Заводской номер: 4110000038362 Количество на модель: 1

4110000038362

1

27

Номер детали на чертеже:

27

BOLT GB5782-M10x45EpZn-8.8

Заводской номер: 4011000451 Количество на модель: 8

4011000451

8

28

Номер детали на чертеже:

28

Washer

Заводской номер: 4015000025 Количество на модель: 8

4015000025

8

29

Номер детали на чертеже:

29

Регулирующий клапан в сборе КПП

Заводской номер: 4110000038349 Количество на модель: 1

4110000038349

1
