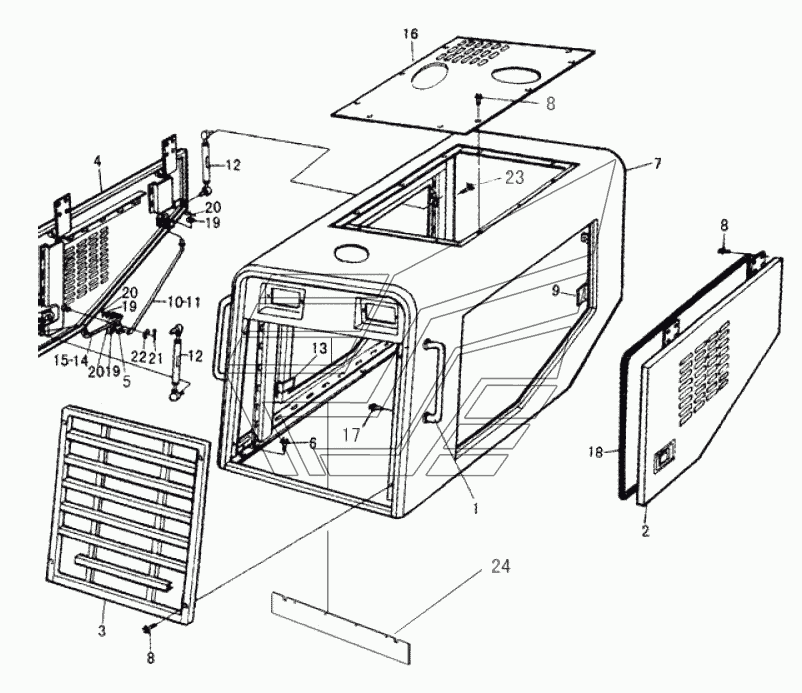

LG9330M1 Under the hood assembly directory LG933. Каталог 2008г.

LG9330L3 Operating platform LG933 LG9330M2 Left table assembly LG933

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HANDRIAL

Заводской номер: 2120900018 Количество на модель: 2
2120900018
2
2

Номер детали на чертеже:

2

RIGHT SIDE DOOR ASSEMBLY

Заводской номер: 2120900015 Количество на модель: 1
2120900015
1
3

Номер детали на чертеже:

3

FRAME

Заводской номер: 2120900014 Количество на модель: 1
2120900014
1
4

Номер детали на чертеже:

4

LEFT SIDE DOOR ASSEMBLY

Заводской номер: 2120900013 Количество на модель: 1
2120900013
1
5

Номер детали на чертеже:

5

TURN PLATE

Заводской номер: 2120900091 Количество на модель: 2
2120900091
2
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 4011000146 Количество на модель: 6
4011000146
6
7

Номер детали на чертеже:

7

HOOD OF DIESEL ENGINE

Заводской номер: 2120900941 Количество на модель: 1
2120900941
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 4011000447 Количество на модель: 18
4011000447
18
9

Номер детали на чертеже:

9

FRONT LOCK PLATE

Заводской номер: 3120900171 Количество на модель: 2
3120900171
2
10

Номер детали на чертеже:

10

LEFT LONG ROD

Заводской номер: 3120900001 Количество на модель: 1
3120900001
1
11

Номер детали на чертеже:

11

RIGHT LONG ROD

Заводской номер: 3120900002 Количество на модель: 1
3120900002
1
12

Номер детали на чертеже:

12

PNEUMATIC SPRING

Заводской номер: 2120900089 Количество на модель: 2
2120900089
2
13

Номер детали на чертеже:

13

REAR LOCK PLATE

Заводской номер: 3120900168 Количество на модель: 2
3120900168
2
14

Номер детали на чертеже:

14

LEFT SHORT ROD

Заводской номер: 3120900172 Количество на модель: 1
3120900172
1
15

Номер детали на чертеже:

15

RIGHT SHORT ROD

Заводской номер: 3120900173 Количество на модель: 1
3120900173
1
16

Номер детали на чертеже:

16

COVER BOARD

Заводской номер: 2120900942 Количество на модель: 1
2120900942
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 4011000560 Количество на модель: 24
4011000560
24
18

Номер детали на чертеже:

18

RUBBER GB7526-1000

Заводской номер: 4030000226 Количество на модель: 2
4030000226
2
19

Номер детали на чертеже:

19

WASHER

Заводской номер: 4015000207 Количество на модель: 16
4015000207
16
20

Номер детали на чертеже:

20

PIN

Заводской номер: 4016000114 Количество на модель: 16
4016000114
16
21

Номер детали на чертеже:

21

PIN

Заводской номер: 4016000119 Количество на модель: 2
4016000119
2
22

Номер детали на чертеже:

22

Washer

Заводской номер: 4015000162 Количество на модель: 2
4015000162
2
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 4011000137 Количество на модель: 8
4011000137
8
24

Номер детали на чертеже:

24

RUBBER PLATE

Заводской номер: 29330002221 Количество на модель: 1
29330002221
1
