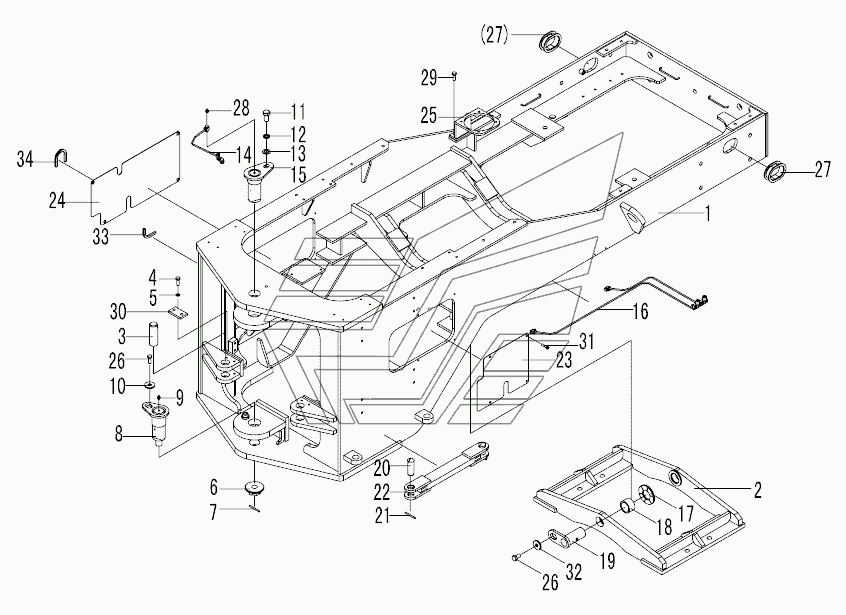

LG9330K2 Rear frame assembly LG933. Каталог 2008г.

LG9330K1 Front frame assembly LG933 LG9330K3 With heavy iron assembly LG933

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

REAR FRAME

Заводской номер: 29260008004 Количество на модель: 1
29260008004
1
2

Номер детали на чертеже:

2

OSCILLATING FRAME

Заводской номер: 2110900004 Количество на модель: 1
2110900004
1
3

Номер детали на чертеже:

3

REAR PIN OF STEERING CYLINDER

Заводской номер: 3110900001 Количество на модель: 2
3110900001
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 4011000197 Количество на модель: 6
4011000197
6
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 4015000026 Количество на модель: 4
4015000026
4
6

Номер детали на чертеже:

6

SLOTTED NUT

Заводской номер: 3110900184 Количество на модель: 1
3110900184
1
7

Номер детали на чертеже:

7

SPLIT PIN

Заводской номер: 4016000113 Количество на модель: 1
4016000113
1
8

Номер детали на чертеже:

8

DOWN ARTICULATION PIN

Заводской номер: 2110900005 Количество на модель: 1
2110900005
1
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 3070900149 Количество на модель: 1
3070900149
1
11

Номер детали на чертеже:

11

BOLT GB5783-M20x35EpZn-8.8

Заводской номер: 4011000417 Количество на модель: 1
4011000417
1
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 4015000030 Количество на модель: 1
4015000030
1
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 4015000176 Количество на модель: 1
4015000176
1
14

Номер детали на чертеже:

14

TUBE

Заводской номер: 2110900052 Количество на модель: 1
2110900052
1
15

Номер детали на чертеже:

15

UP ARTICULATION PIN

Заводской номер: 2110900006 Количество на модель: 1
2110900006
1
16

Номер детали на чертеже:

16

OIL TUBE OF OSCILLATING FRAME

Заводской номер: 2110900007 Количество на модель: 1
2110900007
1
17

Номер детали на чертеже:

17

ADJUST SPACER

Заводской номер: 3110900183 Количество на модель: 2
3110900183
2
18

Номер детали на чертеже:

18

BUSH

Заводской номер: 3110900006 Количество на модель: 2
3110900006
2
19

Номер детали на чертеже:

19

JOINTING PIN

Заводской номер: 29270008591 Количество на модель: 2
29270008591
2
20

Номер детали на чертеже:

20

PIN

Заводской номер: 4016000136 Количество на модель: 2
4016000136
2
21

Номер детали на чертеже:

21

SPLINT PIN

Заводской номер: 4016000040 Количество на модель: 2
4016000040
2
22

Номер детали на чертеже:

22

MOUNT BAR

Заводской номер: 2110900521 Количество на модель: 1
2110900521
1
23

Номер детали на чертеже:

23

PLATE

Заводской номер: 29270008611 Количество на модель: 1
29270008611
1
24

Номер детали на чертеже:

24

PLATE

Заводской номер: 2110900524 Количество на модель: 1
2110900524
1
25

Номер детали на чертеже:

25

BRACKET

Заводской номер: 2110900015 Количество на модель: 1
2110900015
1
25

Номер детали на чертеже:

25

BRACKET

Заводской номер: 3110900764 Количество на модель: 1
3110900764
1
26

Номер детали на чертеже:

26

BOLT

Заводской номер: 4011000093 Количество на модель: 1
4011000093
1
27

Номер детали на чертеже:

27

RUBBER SLEEVE

Заводской номер: 3110900013 Количество на модель: 2
3110900013
2
28

Номер детали на чертеже:

28

GREASE NIPPLE

Заводской номер: 4030000065 Количество на модель: 5
4030000065
5
29

Номер детали на чертеже:

29

BOLT

Заводской номер: 4011000560 Количество на модель: 2
4011000560
2
30

Номер детали на чертеже:

30

Plate

Заводской номер: 3110900177 Количество на модель: 2
3110900177
2
31

Номер детали на чертеже:

31

BOLT

Заводской номер: 4011000461 Количество на модель: 8
4011000461
8
32

Номер детали на чертеже:

32

WASHER

Заводской номер: 4040000001 Количество на модель: 2
4040000001
2
33

Номер детали на чертеже:

33

RUBBER BUSH

Заводской номер: 29270007821 Количество на модель: 1
29270007821
1
34

Номер детали на чертеже:

34

RUBBER BUSH

Заводской номер: 29270007541 Количество на модель: 3
29270007541
3
