  6. LG9330F1-4 Work equipment hydraulic system (mechanical control)

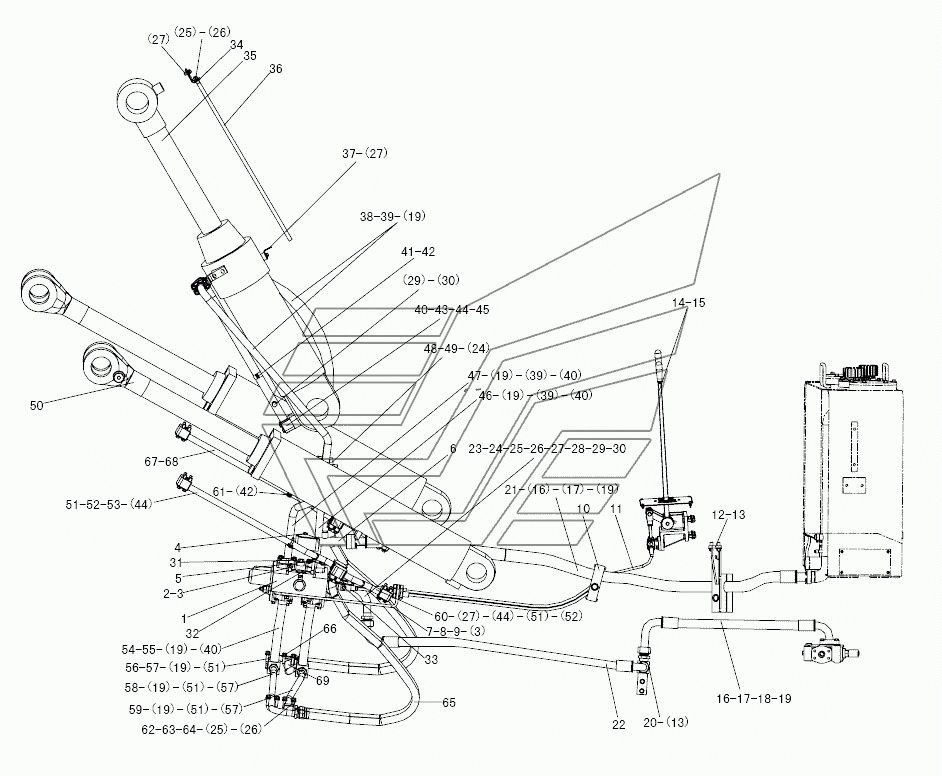

LG9330F1-4 Work equipment hydraulic system (mechanical control) LG933. Каталог 2008г.

LG9330E3 Main drive assembly LG933 LG9330G1 Fuel tank assembly LG933

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CONTROL VALVE DF-25B2-16

Заводской номер: 4120000414 Количество на модель: 1
4120000414
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 4011000056 Количество на модель: 1
4011000056
1
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 4015000168 Количество на модель: 8
4015000168
8
4

Номер детали на чертеже:

4

BOLT GB16674-M10x65EpZn-8.8

Заводской номер: 4011000230 Количество на модель: 1
4011000230
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 4011000058 Количество на модель: 1
4011000058
1
6

Номер детали на чертеже:

6

RENTURN TUBE OF MULTIPLE UNIT VALVE

Заводской номер: 29120005021 Количество на модель: 1
29120005021
1
7

Номер детали на чертеже:

7

MOUNTED PLATE OF MULTIPLE UNIT VALVE

Заводской номер: 29120005031 Количество на модель: 1
29120005031
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 4011000477 Количество на модель: 4
4011000477
4
9

Номер детали на чертеже:

9

NUT

Заводской номер: 4013000011 Количество на модель: 8
4013000011
8
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 29120005041 Количество на модель: 2
29120005041
2
11

Номер детали на чертеже:

11

CONTROL AXIS

Заводской номер: 29120009781 Количество на модель: 2
29120009781
2
12

Номер детали на чертеже:

12

BRACKED

Заводской номер: 29120005061 Количество на модель: 1
29120005061
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 4011000560 Количество на модель: 5
4011000560
5
14

Номер детали на чертеже:

14

CONTROL SYSTEM LG12-933CZJG21

Заводской номер: 4120001453 Количество на модель: 1
4120001453
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 4011000474 Количество на модель: 4
4011000474
4
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 4030000029 Количество на модель: 4
4030000029
4
17

Номер детали на чертеже:

17

FLANGE

Заводской номер: 4041000056 Количество на модель: 4
4041000056
4
18

Номер детали на чертеже:

18

PIPE EF OF PRIOPITY VALVE

Заводской номер: 29120005071 Количество на модель: 1
29120005071
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 4011000475 Количество на модель: 64
4011000475
64
20

Номер детали на чертеже:

20

CONNECTER

Заводской номер: 29120005081 Количество на модель: 1
29120005081
1
21

Номер детали на чертеже:

21

TUBE LGB163-012203

Заводской номер: 4041000706 Количество на модель: 1
4041000706
1
22

Номер детали на чертеже:

22

INPUT TUBE OF THE CONTROL VALVE

Заводской номер: 29120005051 Количество на модель: 1
29120005051
1
23

Номер детали на чертеже:

23

FIX PLANK

Заводской номер: 29120005101 Количество на модель: 1
29120005101
1
24

Номер детали на чертеже:

24

U-BOLT

Заводской номер: 4011000556 Количество на модель: 3
4011000556
3
25

Номер детали на чертеже:

25

NUT

Заводской номер: 4013000007 Количество на модель: 15
4013000007
15
26

Номер детали на чертеже:

26

Washer

Заводской номер: 4015000162 Количество на модель: 15
4015000162
15
27

Номер детали на чертеже:

27

BOLT

Заводской номер: 4011000447 Количество на модель: 6
4011000447
6
28

Номер детали на чертеже:

28

OIL INLET TUBE ASSEM OF MULTIPLE VALVE

Заводской номер: 29120005091 Количество на модель: 1
29120005091
1
29

Номер детали на чертеже:

29

PLUG

Заводской номер: 4041000774 Количество на модель: 3
4041000774
3
30

Номер детали на чертеже:

30

O-RING

Заводской номер: 4041000767 Количество на модель: 3
4041000767
3
31

Номер детали на чертеже:

31

BOLT GB5782-M12x130EpZn-8.8

Заводской номер: 4011000263 Количество на модель: 2
4011000263
2
32

Номер детали на чертеже:

32

O-RING

Заводской номер: 4030000031 Количество на модель: 1
4030000031
1
33

Номер детали на чертеже:

33

YOKE CONNECTOR

Заводской номер: 29120000081 Количество на модель: 2
29120000081
2
34

Номер детали на чертеже:

34

CLAMPING PLATE

Заводской номер: 29140000021 Количество на модель: 1
29140000021
1
35

Номер детали на чертеже:

35

TILT CYLINDER HSGF-140x80x502-952

Заводской номер: 4120000868 Количество на модель: 1
4120000868
1
36

Номер детали на чертеже:

36

INDICATING ROD OF BUCKET

Заводской номер: 29140004021 Количество на модель: 1
29140004021
1
37

Номер детали на чертеже:

37

CONDUIT OF INDICATING ROD

Заводской номер: 29140000041 Количество на модель: 1
29140000041
1
38

Номер детали на чертеже:

38

TUBE

Заводской номер: 4041000704 Количество на модель: 2
4041000704
2
39

Номер детали на чертеже:

39

FLANGE

Заводской номер: 4041000043 Количество на модель: 6
4041000043
6
40

Номер детали на чертеже:

40

O-RING

Заводской номер: 4030000026 Количество на модель: 9
4030000026
9
41

Номер детали на чертеже:

41

CLAMP

Заводской номер: 29130000111 Количество на модель: 1
29130000111
1
42

Номер детали на чертеже:

42

BOLT

Заводской номер: 4011000458 Количество на модель: 10
4011000458
10
43

Номер детали на чертеже:

43

BIG CHAMBER TUBE OF TILT CYLINDER

Заводской номер: 29140004031 Количество на модель: 1
29140004031
1
44

Номер детали на чертеже:

44

BOLT

Заводской номер: 4011000309 Количество на модель: 10
4011000309
10
45

Номер детали на чертеже:

45

BOLT

Заводской номер: 4011000473 Количество на модель: 2
4011000473
2
46

Номер детали на чертеже:

46

OIL TUBE ASSEMBLY OF TILT CYLINDER A

Заводской номер: 29140005021 Количество на модель: 1
29140005021
1
47

Номер детали на чертеже:

47

OIL TUBE ASSEMBLY OF TILT CYLINDER B

Заводской номер: 29140005031 Количество на модель: 1
29140005031
1
48

Номер детали на чертеже:

48

FRAME A

Заводской номер: 29140005041 Количество на модель: 1
29140005041
1
49

Номер детали на чертеже:

49

FRAME B

Заводской номер: 29140005051 Количество на модель: 1
29140005051
1
50

Номер детали на чертеже:

50

LIFT CYLINDER

Заводской номер: 4120000867 Количество на модель: 2
4120000867
2
51

Номер детали на чертеже:

51

O-RING

Заводской номер: 4030000279 Количество на модель: 8
4030000279
8
52

Номер детали на чертеже:

52

BOLT

Заводской номер: 4011000164 Количество на модель: 8
4011000164
8
53

Номер детали на чертеже:

53

OIL TUBE OF SMALL CHAMBER LEFT LIFTING CYLINDER

Заводской номер: 29130004021 Количество на модель: 1
29130004021
1
54

Номер детали на чертеже:

54

THREE-WAY OIL TUBE

Заводской номер: 29130008611 Количество на модель: 2
29130008611
2
56

Номер детали на чертеже:

56

BIG CHAMBER RIGHE TUBE OF LIFTING

Заводской номер: 29130008671 Количество на модель: 1
29130008671
1
57

Номер детали на чертеже:

57

FLANGE

Заводской номер: 4041000137 Количество на модель: 4
4041000137
4
58

Номер детали на чертеже:

58

BIG CHAMBER LEFT TUBE OF LIFTING

Заводской номер: 29130008691 Количество на модель: 1
29130008691
1
59

Номер детали на чертеже:

59

SMALL CHAMBER RIGHE TUBE OF LIFTING

Заводской номер: 29130008711 Количество на модель: 1
29130008711
1
60

Номер детали на чертеже:

60

BIG CHAMBER TUBE OF LEFT LIFTING CYLINDER

Заводской номер: 29130004071 Количество на модель: 1
29130004071
1
61

Номер детали на чертеже:

61

CLAMP

Заводской номер: 29130004081 Количество на модель: 2
29130004081
2
62

Номер детали на чертеже:

62

BOLT

Заводской номер: 4011000488 Количество на модель: 6
4011000488
6
63

Номер детали на чертеже:

63

U-BOLT

Заводской номер: 4011000490 Количество на модель: 4
4011000490
4
64

Номер детали на чертеже:

64

STEADY REST A

Заводской номер: 29130004091 Количество на модель: 1
29130004091
1
65

Номер детали на чертеже:

65

OIL PIPE OF LIFTING CYLINDER

Заводской номер: 29130008951 Количество на модель: 4
29130008951
4
66

Номер детали на чертеже:

66

STEADY REST B

Заводской номер: 29130004111 Количество на модель: 1
29130004111
1
67

Номер детали на чертеже:

67

BIG CHAMBER STEEL TUBE OF RIGHT LIFTING CYLINDER

Заводской номер: 29130004121 Количество на модель: 1
29130004121
1
68

Номер детали на чертеже:

68

OIL TUBE OF SMALL CHAMBER RIGHT LIFTING CYLINDER

Заводской номер: 29130004131 Количество на модель: 1
29130004131
1
69

Номер детали на чертеже:

69

SMALL CHAMBER RIGHE TUBE OF LIFTING

Заводской номер: 29130008731 Количество на модель: 1
29130008731
1
