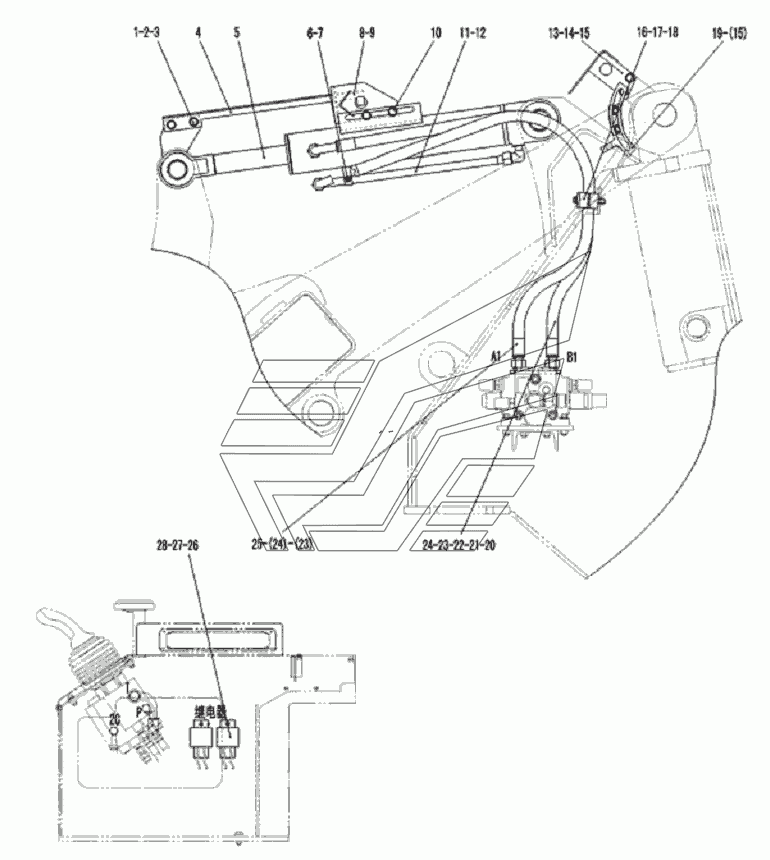

TILT CYLINDER ASSEMBLY LG918. Каталог 2009г.

LIFT ARM CYLINDER ASSEMBLY LG918 HYDRAULIC TANK ASSEMBLY LG918

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

WASHER

Заводской номер: 4015000177 Количество на модель: 2
4015000177
2
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 4011000145 Количество на модель: 2
4011000145
2
3

Номер детали на чертеже:

3

NUT

Заводской номер: 4013000013 Количество на модель: 2
4013000013
2
4

Номер детали на чертеже:

4

INDICATION ROD OF TILT CYLINDER

Заводской номер: 29140009491 Количество на модель: 1
29140009491
1
5

Номер детали на чертеже:

5

TILT CYLINDER HSGL-100x55x404-779P

Заводской номер: 4120001085 Количество на модель: 1
4120001085
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 4011000461 Количество на модель: 2
4011000461
2
7

Номер детали на чертеже:

7

PIPE CLIP

Заводской номер: 29140006531 Количество на модель: 1
29140006531
1
8

Номер детали на чертеже:

8

FRAME OF ADJACENT SWICH

Заводской номер: 29140008381 Количество на модель: 1
29140008381
1
9

Номер детали на чертеже:

9

APPROACH

Заводской номер: 4130000010 Количество на модель: 1
4130000010
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 4011000479 Количество на модель: 2
4011000479
2
11

Номер детали на чертеже:

11

O-RING

Заводской номер: 4030000501 Количество на модель: 1
4030000501
1
12

Номер детали на чертеже:

12

BIG CHAMBER TUBE OF TILT CYLINDER

Заводской номер: 29140006541 Количество на модель: 1
29140006541
1
13

Номер детали на чертеже:

13

FRAME OF ADJACENT SWICH

Заводской номер: 29140007541 Количество на модель: 1
29140007541
1
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 4011000137 Количество на модель: 4
4011000137
4
15

Номер детали на чертеже:

15

APPROACH SWITCH

Заводской номер: 4130000678 Количество на модель: 1
4130000678
1
16

Номер детали на чертеже:

16

PRESS PLATE

Заводской номер: 29140006551 Количество на модель: 1
29140006551
1
17

Номер детали на чертеже:

17

RUBBER PLATE

Заводской номер: 29140006561 Количество на модель: 2
29140006561
2
18

Номер детали на чертеже:

18

BOLT GB16674-M10x75EpZn-8.8

Заводской номер: 4011000282 Количество на модель: 2
4011000282
2
19

Номер детали на чертеже:

19

INDICATIONG PLATE OF LIFTING CYLINDER

Заводской номер: 29140007551 Количество на модель: 1
29140007551
1
20

Номер детали на чертеже:

20

HOSE OF TILT CYLINDER

Заводской номер: 29140009571 Количество на модель: 1
29140009571
1
21

Номер детали на чертеже:

21

JOINT

Заводской номер: 4041000187 Количество на модель: 1
4041000187
1
22

Номер детали на чертеже:

22

O-RING

Заводской номер: 4041000771 Количество на модель: 1
4041000771
1
23

Номер детали на чертеже:

23

O-RING LGB168-12631

Заводской номер: 4041000685 Количество на модель: 2
4041000685
2
24

Номер детали на чертеже:

24

CONNECTOR

Заводской номер: 4041000582 Количество на модель: 2
4041000582
2
25

Номер детали на чертеже:

25

HOSE OF TILT CYLINDER

Заводской номер: 29140009561 Количество на модель: 1
29140009561
1
26

Номер детали на чертеже:

26

MIDDLE RELAY

Заводской номер: 4130000011 Количество на модель: 2
4130000011
2
27

Номер детали на чертеже:

27

SCREW

Заводской номер: 4014000048 Количество на модель: 2
4014000048
2
28

Номер детали на чертеже:

28

WASHER

Заводской номер: 4015000110 Количество на модель: 2
4015000110
2
