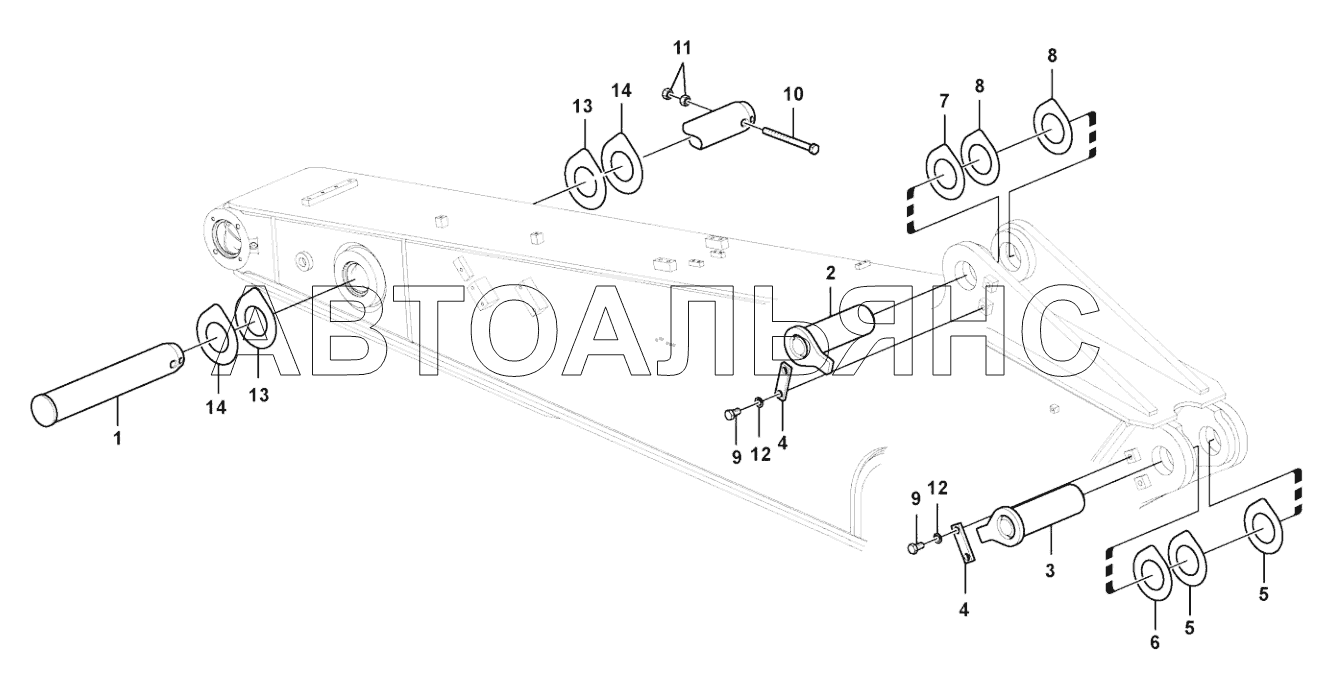

Arm joints LG6210E. Каталог 2013г.

Boom cylinder LG6210E Lubricating arm and tubing with tubing seat LG6210E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pine

Заводской номер: 11211257 Количество на модель: 1
11211257
1
2

Номер детали на чертеже:

2

Pine

Заводской номер: 11211256 Количество на модель: 1
11211256
1
3

Номер детали на чертеже:

3

Pin

Заводской номер: 11211255 Количество на модель: 1
11211255
1
4

Номер детали на чертеже:

4

Hangs

Заводской номер: 11210779 Количество на модель: 2
11210779
2
5

Номер детали на чертеже:

5

Shim

Заводской номер: 11210780 Количество на модель: 1
11210780
1
6

Номер детали на чертеже:

6

Shim

Заводской номер: 11210781 Количество на модель: 2
11210781
2
7

Номер детали на чертеже:

7

Tracing

Заводской номер: 11210790 Количество на модель: 1
11210790
1
8

Номер детали на чертеже:

8

Tracing

Заводской номер: 11210791 Количество на модель: 2
11210791
2
9

Номер детали на чертеже:

9

Hex bolt

Заводской номер: 11210192 Количество на модель: 4
11210192
4
10

Номер детали на чертеже:

10

Hex bolt

Заводской номер: 11210106 Количество на модель: 1
11210106
1
11

Номер детали на чертеже:

11

Hex nut

Заводской номер: 11210109 Количество на модель: 2
11210109
2
12

Номер детали на чертеже:

12

Spring washer

Заводской номер: 11210067 Количество на модель: 4
11210067
4
13

Номер детали на чертеже:

13

Tracing

Заводской номер: 11210807 Количество на модель: 2
11210807
2
14

Номер детали на чертеже:

14

Tracing

Заводской номер: 11210808 Количество на модель: 2
11210808
2
