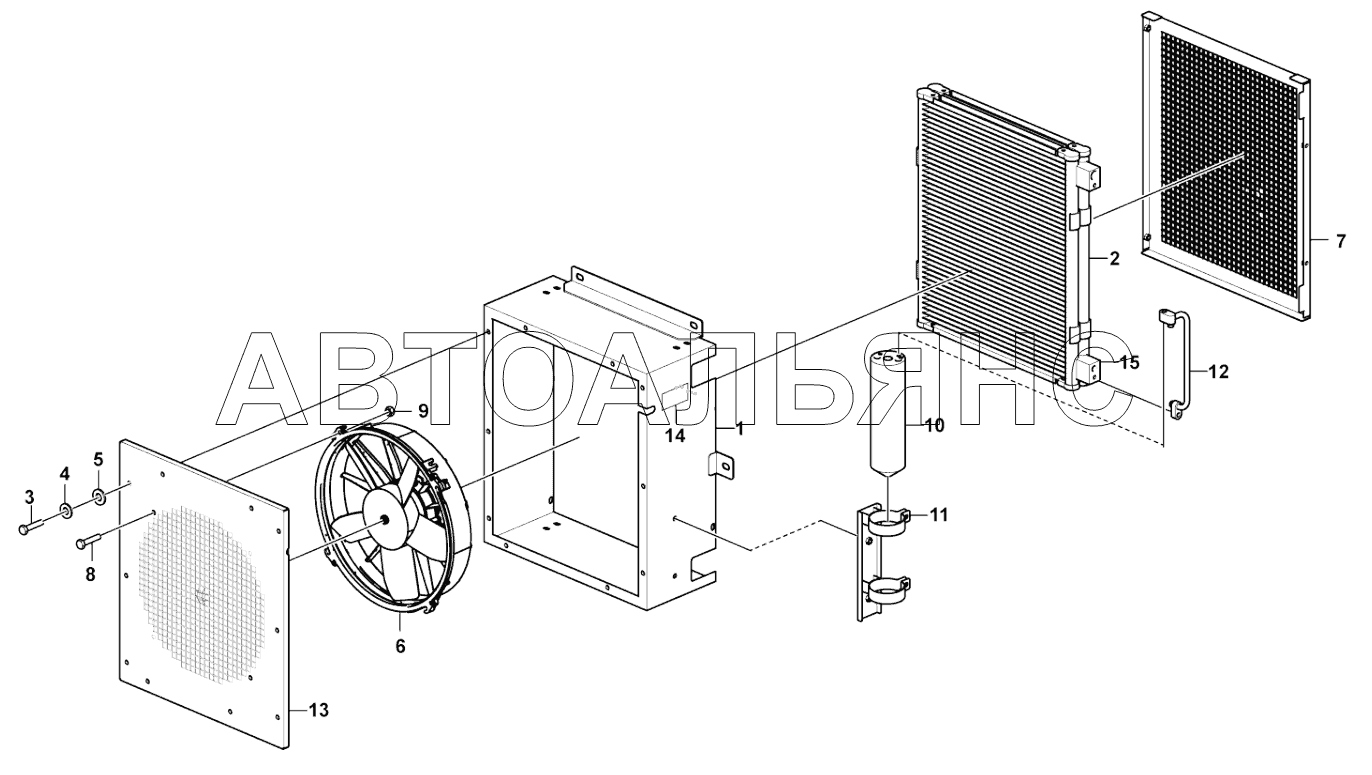

Condenser assembly (330112) L956F. Каталог 2017г.

Air conditioning system L956F Evaporator (330112) L956F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Housing

Заводской номер: 4190002907001 Количество на модель: 1
4190002907001
1
2

Номер детали на чертеже:

2

Condenser

Заводской номер: 4190002907002 Количество на модель: 1
4190002907002
1
3

Номер детали на чертеже:

3

Screw

Заводской номер: 4011000423 Количество на модель: 27
4011000423
27
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 4015000035 Количество на модель: 35
4015000035
35
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 4015000207 Количество на модель: 41
4015000207
41
6

Номер детали на чертеже:

6

Fan

Заводской номер: 4190002907003 Количество на модель: 1
4190002907003
1
7

Номер детали на чертеже:

7

Return strainer

Заводской номер: 4190002907004 Количество на модель: 1
4190002907004
1
8

Номер детали на чертеже:

8

Screw

Заводской номер: 4011000778 Количество на модель: 8
4011000778
8
9

Номер детали на чертеже:

9

Nut

Заводской номер: 4013000211 Количество на модель: 6
4013000211
6
10

Номер детали на чертеже:

10

Reservoir

Заводской номер: 4190002863 Количество на модель: 1
4190002863
1
11

Номер детали на чертеже:

11

Clamp

Заводской номер: 4190002907006 Количество на модель: 1
4190002907006
1
12

Номер детали на чертеже:

12

Hose

Заводской номер: 4190002907007 Количество на модель: 1
4190002907007
1
13

Номер детали на чертеже:

13

Plate

Заводской номер: 4190002907008 Количество на модель: 1
4190002907008
1
14

Номер детали на чертеже:

14

Name plate

Заводской номер: 4190002907009 Количество на модель: 1
4190002907009
1
15

Номер детали на чертеже:

15

Plate

Заводской номер: 4190002907010 Количество на модель: 1
4190002907010
1
Air conditioning system L956F Evaporator (330112) L956F
