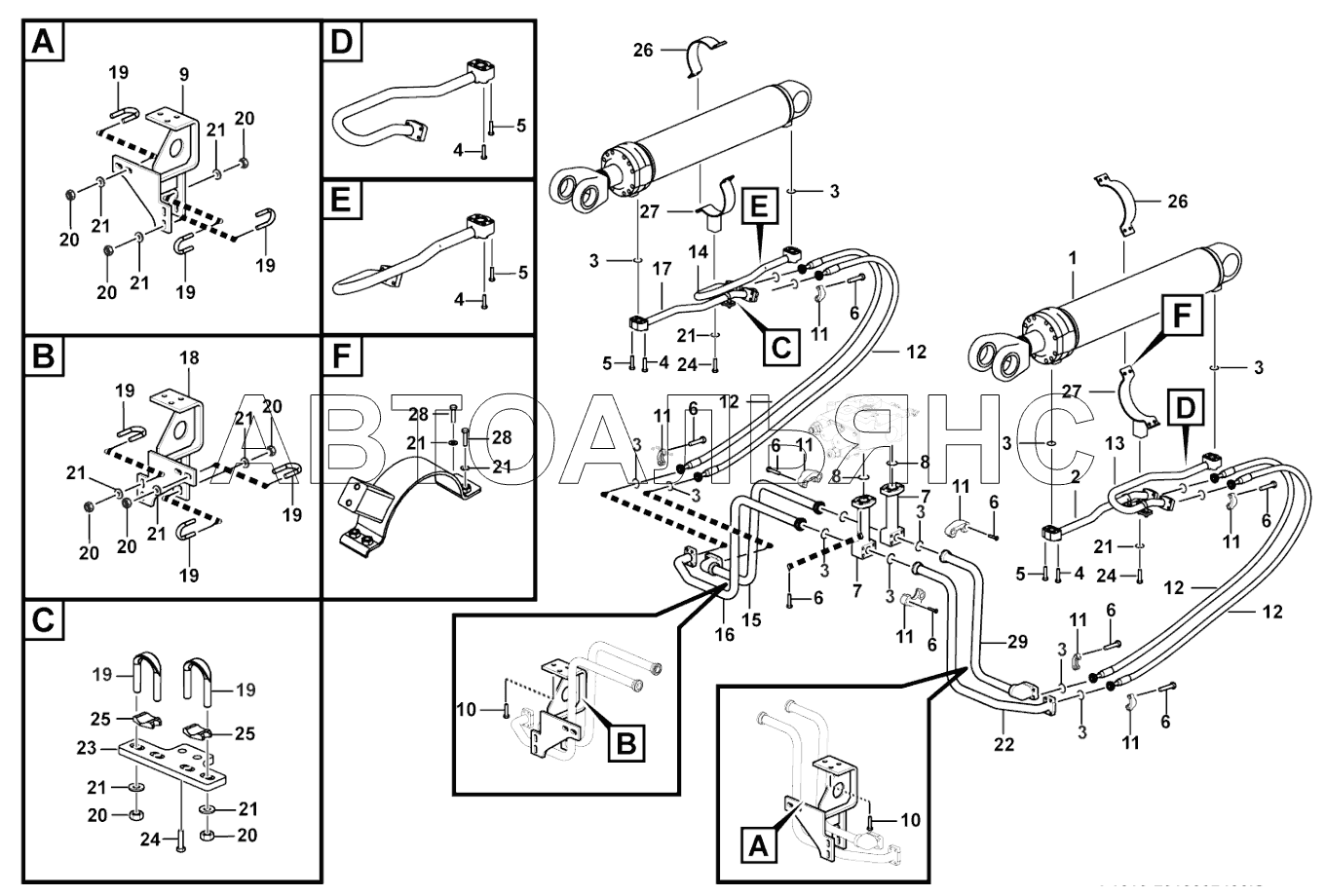

Lifting cylinder system L956F. Каталог 2017г.

Control valve (331005) L956F Lifting cylinder assembly (3713CH) L956F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Boom cylinder

Заводской номер: 4120006628 Количество на модель: 2
4120006628
2
2

Номер детали на чертеже:

2

Pipe

Заводской номер: 29130021271 Количество на модель: 1
29130021271
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 4030000026 Количество на модель: 16
4030000026
16
4

Номер детали на чертеже:

4

Screw

Заводской номер: 4011001298 Количество на модель: 8
4011001298
8
5

Номер детали на чертеже:

5

Screw

Заводской номер: 4011001288 Количество на модель: 8
4011001288
8
6

Номер детали на чертеже:

6

Screw

Заводской номер: 4011001300 Количество на модель: 56
4011001300
56
7

Номер детали на чертеже:

7

TUBE

Заводской номер: 29130008152 Количество на модель: 2
29130008152
2
8

Номер детали на чертеже:

8

O-RING

Заводской номер: 4030000029 Количество на модель: 2
4030000029
2
9

Номер детали на чертеже:

9

LEFT BRACKET

Заводской номер: 29130011991 Количество на модель: 1
29130011991
1
10

Номер детали на чертеже:

10

Screw

Заводской номер: 4011001299 Количество на модель: 6
4011001299
6
11

Номер детали на чертеже:

11

FLANGE

Заводской номер: 4041000043 Количество на модель: 12
4041000043
12
12

Номер детали на чертеже:

12

Hose assembly

Заводской номер: 4041002661 Количество на модель: 4
4041002661
4
13

Номер детали на чертеже:

13

Pipe

Заводской номер: 29130021091 Количество на модель: 1
29130021091
1
14

Номер детали на чертеже:

14

Pipe

Заводской номер: 29130021131 Количество на модель: 1
29130021131
1
15

Номер детали на чертеже:

15

SMALL CHAMBER RIGHE TUBE OF LIFTING

Заводской номер: 29130008201 Количество на модель: 1
29130008201
1
16

Номер детали на чертеже:

16

Pipe

Заводской номер: 29130015871 Количество на модель: 1
29130015871
1
17

Номер детали на чертеже:

17

Pipe

Заводской номер: 29130021291 Количество на модель: 1
29130021291
1
18

Номер детали на чертеже:

18

BRACKET

Заводской номер: 29130012011 Количество на модель: 1
29130012011
1
19

Номер детали на чертеже:

19

U-BOLT LGB159-13040

Заводской номер: 4041001017 Количество на модель: 10
4041001017
10
20

Номер детали на чертеже:

20

Nut

Заводской номер: 4013000370 Количество на модель: 20
4013000370
20
21

Номер детали на чертеже:

21

Washer

Заводской номер: 4015000433 Количество на модель: 32
4015000433
32
22

Номер детали на чертеже:

22

BIG CHAMBER LEFT TUBE OF LIFTING

Заводской номер: 29130008221 Количество на модель: 1
29130008221
1
23

Номер детали на чертеже:

23

Plate

Заводской номер: 29130021191 Количество на модель: 2
29130021191
2
24

Номер детали на чертеже:

24

Screw

Заводской номер: 4011001248 Количество на модель: 4
4011001248
4
25

Номер детали на чертеже:

25

PLATE LGB160-3040

Заводской номер: 4041001018 Количество на модель: 4
4041001018
4
26

Номер детали на чертеже:

26

Clamp

Заводской номер: 29130021971 Количество на модель: 2
29130021971
2
27

Номер детали на чертеже:

27

Clamp

Заводской номер: 29130022411 Количество на модель: 2
29130022411
2
28

Номер детали на чертеже:

28

Screw

Заводской номер: 4011001270 Количество на модель: 8
4011001270
8
29

Номер детали на чертеже:

29

SMALL CHAMBER LEFT TUBE OF LIFTING

Заводской номер: 29130008241 Количество на модель: 1
29130008241
1
