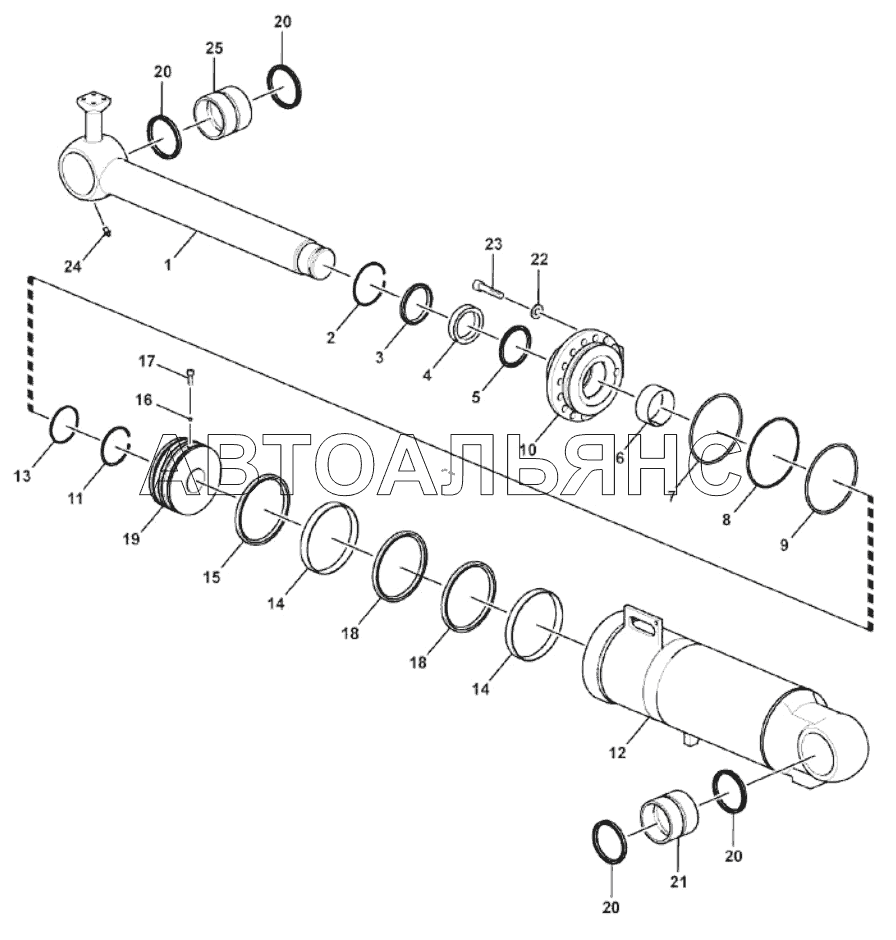

Tilt cylinder L953N. Каталог 2017г.

Cylinder assembly L953N Linkage system L953N

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Piston rod

Заводской номер: 4120005032001 Количество на модель: 1
4120005032001
1
2

Номер детали на чертеже:

2

Retaining ring

Заводской номер: 4120003967102 Количество на модель: 1
4120003967102
1
3

Номер детали на чертеже:

3

Sealing kit

Заводской номер: 4120005032002 Количество на модель: 1
4120005032002
1
4

Номер детали на чертеже:

4

Sealing kit

Заводской номер: 4120005032002 Количество на модель: 1
4120005032002
1
5

Номер детали на чертеже:

5

Sealing kit

Заводской номер: 4120005032002 Количество на модель: 1
4120005032002
1
6

Номер детали на чертеже:

6

Sealing kit

Заводской номер: 4120005032002 Количество на модель: 1
4120005032002
1
7

Номер детали на чертеже:

7

Sealing kit

Заводской номер: 4120005032002 Количество на модель: 1
4120005032002
1
8

Номер детали на чертеже:

8

Sealing kit

Заводской номер: 4120005032002 Количество на модель: 1
4120005032002
1
9

Номер детали на чертеже:

9

Sealing kit

Заводской номер: 4120005032002 Количество на модель: 1
4120005032002
1
10

Номер детали на чертеже:

10

Cylinder head

Заводской номер: 4120003967105 Количество на модель: 1
4120003967105
1
11

Номер детали на чертеже:

11

Retaining ring

Заводской номер: 4120003967104 Количество на модель: 1
4120003967104
1
12

Номер детали на чертеже:

12

Cylinder tube

Заводской номер: 4120005032003 Количество на модель: 1
4120005032003
1
13

Номер детали на чертеже:

13

Sealing kit

Заводской номер: 4120005032002 Количество на модель: 1
4120005032002
1
14

Номер детали на чертеже:

14

Sealing kit

Заводской номер: 4120005032002 Количество на модель: 2
4120005032002
2
15

Номер детали на чертеже:

15

Sealing kit

Заводской номер: 4120005032002 Количество на модель: 1
4120005032002
1
16

Номер детали на чертеже:

16

Ball

Заводской номер: 4120005032004 Количество на модель: 1
4120005032004
1
17

Номер детали на чертеже:

17

SCREW GB70.1-M8x25-8.8

Заводской номер: 4014000171 Количество на модель: 1
4014000171
1
18

Номер детали на чертеже:

18

Sealing kit

Заводской номер: 4120005032002 Количество на модель: 2
4120005032002
2
19

Номер детали на чертеже:

19

Piston

Заводской номер: 4120003097005 Количество на модель: 1
4120003097005
1
20

Номер детали на чертеже:

20

Sealing kit

Заводской номер: 4120005032002 Количество на модель: 4
4120005032002
4
21

Номер детали на чертеже:

21

Bushing

Заводской номер: 4120003097006 Количество на модель: 1
4120003097006
1
22

Номер детали на чертеже:

22

WASHER GB93-16-65Mn

Заводской номер: 4015000098 Количество на модель: 16
4015000098
16
23

Номер детали на чертеже:

23

Bolt

Заводской номер: 4120002263407 Количество на модель: 16
4120002263407
16
24

Номер детали на чертеже:

24

GREASE NIPPLE

Заводской номер: 4030000065 Количество на модель: 1
4030000065
1
25

Номер детали на чертеже:

25

Bushing

Заводской номер: 4120003097007 Количество на модель: 1
4120003097007
1
Cylinder assembly L953N Linkage system L953N
