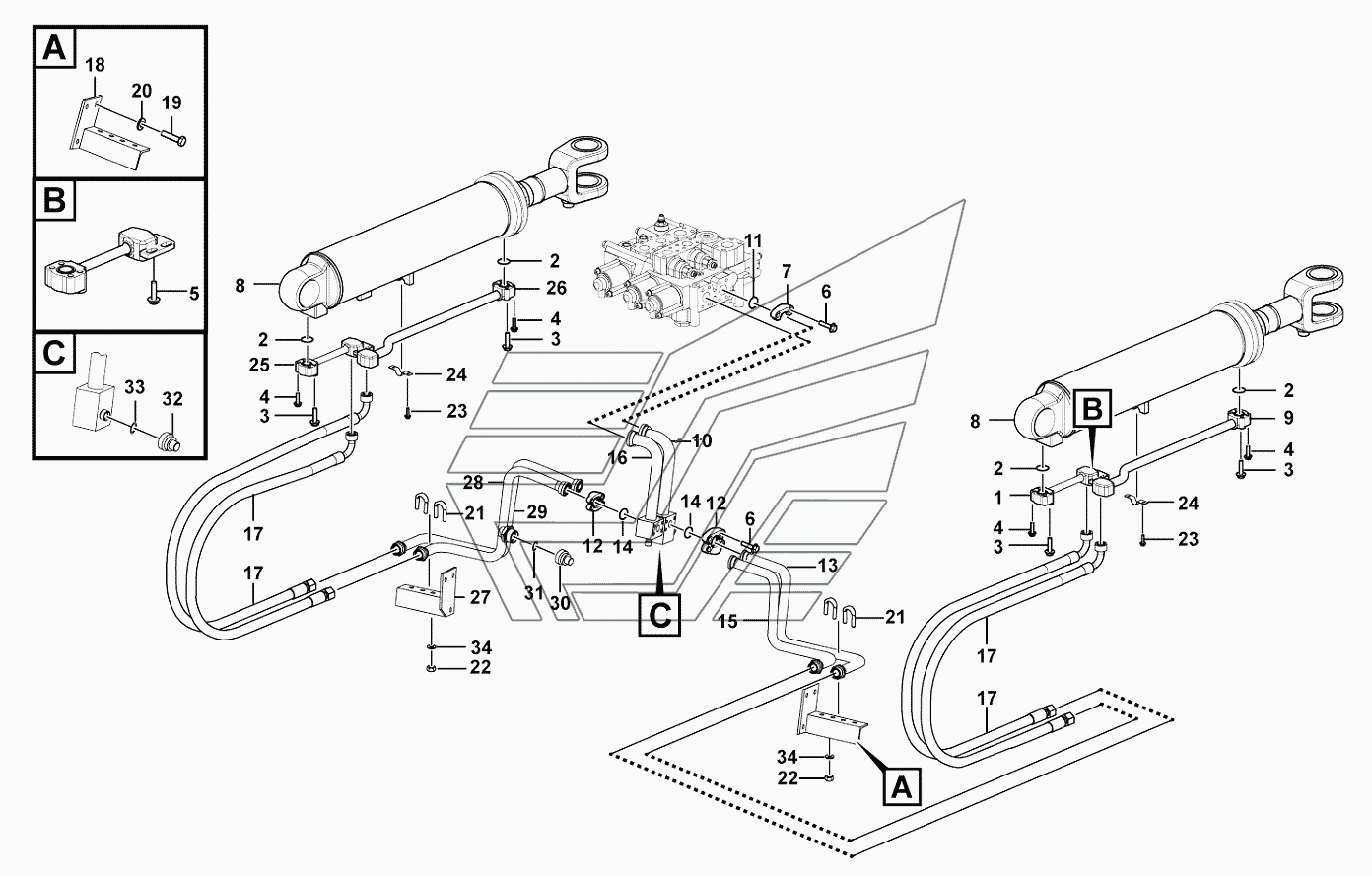

Lifting cylinder assembly L948. Каталог 2016г.

Control lever assembly (331001) L948 Lifting cylinder assembly (3713CH) L948

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pipe

Заводской номер: 29130018911 Количество на модель: 1
29130018911
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 4030000279 Количество на модель: 4
4030000279
4
3

Номер детали на чертеже:

3

Screw

Заводской номер: 4011001288 Количество на модель: 8
4011001288
8
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 4011001381 Количество на модель: 8
4011001381
8
5

Номер детали на чертеже:

5

Screw

Заводской номер: 4011001294 Количество на модель: 2
4011001294
2
6

Номер детали на чертеже:

6

Screw

Заводской номер: 4011001300 Количество на модель: 24
4011001300
24
7

Номер детали на чертеже:

7

FLANGE

Заводской номер: 4041000027 Количество на модель: 2
4041000027
2
8

Номер детали на чертеже:

8

Boom cylinder

Заводской номер: 4120006030 Количество на модель: 2
4120006030
2
9

Номер детали на чертеже:

9

Pipe

Заводской номер: 29130018921 Количество на модель: 1
29130018921
1
10

Номер детали на чертеже:

10

Pipe

Заводской номер: 29130018661 Количество на модель: 1
29130018661
1
11

Номер детали на чертеже:

11

O-RING

Заводской номер: 4030000029 Количество на модель: 2
4030000029
2
12

Номер детали на чертеже:

12

FLANGE

Заводской номер: 4041000043 Количество на модель: 4
4041000043
4
13

Номер детали на чертеже:

13

Pipe

Заводской номер: 29130019011 Количество на модель: 1
29130019011
1
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 4030000026 Количество на модель: 4
4030000026
4
15

Номер детали на чертеже:

15

Pipe

Заводской номер: 29130019031 Количество на модель: 1
29130019031
1
16

Номер детали на чертеже:

16

Pipe

Заводской номер: 29130020861 Количество на модель: 1
29130020861
1
17

Номер детали на чертеже:

17

Rubber tube

Заводской номер: 29130018941 Количество на модель: 4
29130018941
4
18

Номер детали на чертеже:

18

Bracket

Заводской номер: 29130017991 Количество на модель: 1
29130017991
1
19

Номер детали на чертеже:

19

Screw

Заводской номер: 4011001268 Количество на модель: 6
4011001268
6
20

Номер детали на чертеже:

20

Washer

Заводской номер: 4015000426 Количество на модель: 6
4015000426
6
21

Номер детали на чертеже:

21

U-BOLT

Заводской номер: 4041000958 Количество на модель: 4
4041000958
4
22

Номер детали на чертеже:

22

Nut

Заводской номер: 4013000370 Количество на модель: 8
4013000370
8
23

Номер детали на чертеже:

23

Screw

Заводской номер: 4011001296 Количество на модель: 4
4011001296
4
24

Номер детали на чертеже:

24

CLAMP

Заводской номер: 29130000111 Количество на модель: 2
29130000111
2
25

Номер детали на чертеже:

25

Pipe

Заводской номер: 29130018871 Количество на модель: 1
29130018871
1
26

Номер детали на чертеже:

26

Pipe

Заводской номер: 29130018891 Количество на модель: 1
29130018891
1
27

Номер детали на чертеже:

27

Bracket

Заводской номер: 29130018001 Количество на модель: 1
29130018001
1
28

Номер детали на чертеже:

28

Pipe

Заводской номер: 29130020881 Количество на модель: 1
29130020881
1
29

Номер детали на чертеже:

29

Pipe

Заводской номер: 29130018971 Количество на модель: 1
29130018971
1
30

Номер детали на чертеже:

30

PLUG

Заводской номер: 4041000774 Количество на модель: 2
4041000774
2
31

Номер детали на чертеже:

31

O-RING

Заводской номер: 4041000767 Количество на модель: 2
4041000767
2
32

Номер детали на чертеже:

32

BLOCKING

Заводской номер: 4041000708 Количество на модель: 2
4041000708
2
33

Номер детали на чертеже:

33

O-RING GB3452.1-25.8x1.80G

Заводской номер: 4030000504 Количество на модель: 2
4030000504
2
34

Номер детали на чертеже:

34

Washer

Заводской номер: 4015000433 Количество на модель: 8
4015000433
8
