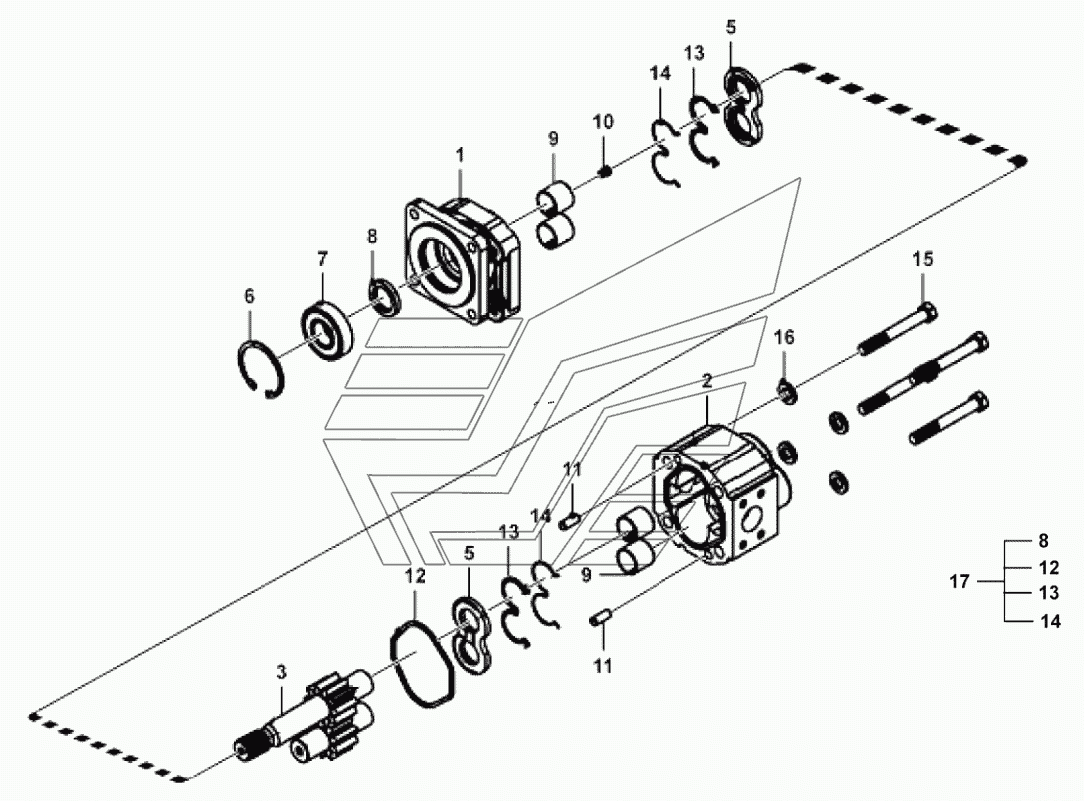

Hydraulic pump L948. Каталог 2016г.

Hydraulic motor tube assembly L948 Assembly compound L948

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cover

Заводской номер: 4120005082201 Количество на модель: 1
4120005082201
1
2

Номер детали на чертеже:

2

Cover

Заводской номер: 4120005967201 Количество на модель: 1
4120005967201
1
3

Номер детали на чертеже:

3

Drive shaft

Заводской номер: 4120005967202 Количество на модель: 1
4120005967202
1
4

Номер детали на чертеже:

4

Shaft

Заводской номер: 4120005082207 Количество на модель: 1
4120005082207
1
5

Номер детали на чертеже:

5

Side board

Заводской номер: 4120005082209 Количество на модель: 2
4120005082209
2
6

Номер детали на чертеже:

6

Retaining ring

Заводской номер: 4120005082210 Количество на модель: 1
4120005082210
1
7

Номер детали на чертеже:

7

Beaing

Заводской номер: 4120005082211 Количество на модель: 1
4120005082211
1
8

Номер детали на чертеже:

8

Sealing ring

Заводской номер: 4120005082212 Количество на модель: 1
4120005082212
1
9

Номер детали на чертеже:

9

Plain bearing

Заводской номер: 4120005082213 Количество на модель: 4
4120005082213
4
10

Номер детали на чертеже:

10

Screw

Заводской номер: 4120005082214 Количество на модель: 1
4120005082214
1
11

Номер детали на чертеже:

11

Pin

Заводской номер: 4120005082215 Количество на модель: 2
4120005082215
2
12

Номер детали на чертеже:

12

O-ring

Заводской номер: 4120005082216 Количество на модель: 1
4120005082216
1
13

Номер детали на чертеже:

13

Sealing ring

Заводской номер: 4120005082217 Количество на модель: 2
4120005082217
2
14

Номер детали на чертеже:

14

Retaining ring

Заводской номер: 4120005082218 Количество на модель: 2
4120005082218
2
15

Номер детали на чертеже:

15

Screw

Заводской номер: 4120005967203 Количество на модель: 4
4120005967203
4
16

Номер детали на чертеже:

16

Washer

Заводской номер: 4120005082221 Количество на модель: 4
4120005082221
4
17

Номер детали на чертеже:

17

Sealing ring kit

Заводской номер: 4120005082222 Количество на модель: 1
4120005082222
1
