Work equipment G9190. Каталог 2013г.

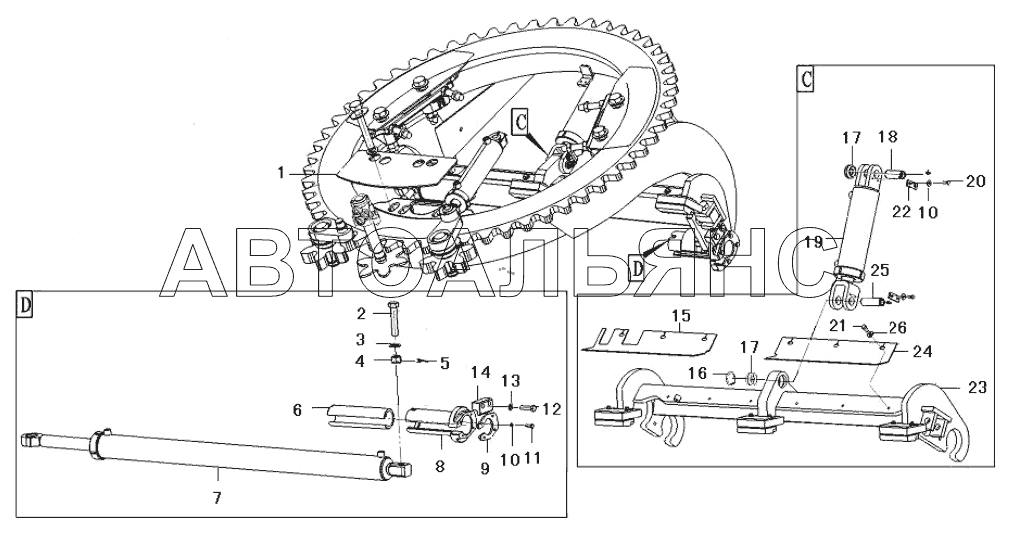

Work equipment G9190 Tilting cradle, assembly single tilt, light duty circle G9190

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Wear part

Заводской номер: 28350001661 Количество на модель: 1
28350001661
1
2

Номер детали на чертеже:

2

Screw

Заводской номер: 28350001761 Количество на модель: 1
28350001761
1
3

Номер детали на чертеже:

3

WASHER GB97.1-24EpZn-300HV

Заводской номер: 4015000167 Количество на модель: 1
4015000167
1
4

Номер детали на чертеже:

4

Nut

Заводской номер: 4013000311 Количество на модель: 1
4013000311
1
5

Номер детали на чертеже:

5

Pin

Заводской номер: 4016000314 Количество на модель: 1
4016000314
1
6

Номер детали на чертеже:

6

Sleeve

Заводской номер: 28350002251 Количество на модель: 1
28350002251
1
7

Номер детали на чертеже:

7

Cylinder

Заводской номер: 4120004767 Количество на модель: 1
4120004767
1
8

Номер детали на чертеже:

8

Guide bushing

Заводской номер: 28350001211 Количество на модель: 2
28350001211
2
9

Номер детали на чертеже:

9

Plate

Заводской номер: 28350001491 Количество на модель: 2
28350001491
2
10

Номер детали на чертеже:

10

Washer

Заводской номер: 4015000162 Количество на модель: 22
4015000162
22
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 4011000763 Количество на модель: 10
4011000763
10
12

Номер детали на чертеже:

12

Screw

Заводской номер: 4011000607 Количество на модель: 4
4011000607
4
13

Номер детали на чертеже:

13

WASHER GB97.1-16-300HV

Заводской номер: 4015000314 Количество на модель: 4
4015000314
4
14

Номер детали на чертеже:

14

Clamping plate

Заводской номер: 28350001501 Количество на модель: 2
28350001501
2
15

Номер детали на чертеже:

15

Plate

Заводской номер: 28350001591 Количество на модель: 1
28350001591
1
16

Номер детали на чертеже:

16

RETAINER GB893.1-55-65Mn

Заводской номер: 4015000272 Количество на модель: 1
4015000272
1
17

Номер детали на чертеже:

17

Spherical plain bearing

Заводской номер: 4021000248 Количество на модель: 2
4021000248
2
18

Номер детали на чертеже:

18

Pin

Заводской номер: 28350001601 Количество на модель: 1
28350001601
1
19

Номер детали на чертеже:

19

Cylinder

Заводской номер: 4120004771 Количество на модель: 1
4120004771
1
20

Номер детали на чертеже:

20

Bolt

Заводской номер: 4011000993 Количество на модель: 4
4011000993
4
21

Номер детали на чертеже:

21

Screw

Заводской номер: 4011000756 Количество на модель: 6
4011000756
6
22

Номер детали на чертеже:

22

Locking plate

Заводской номер: 28350001641 Количество на модель: 2
28350001641
2
23

Номер детали на чертеже:

23

Tilting cradle

Заводской номер: 28350001051 Количество на модель: 1
28350001051
1
24

Номер детали на чертеже:

24

Plate

Заводской номер: 28350001581 Количество на модель: 1
28350001581
1
25

Номер детали на чертеже:

25

Pin

Заводской номер: 28350001631 Количество на модель: 1
28350001631
1
26

Номер детали на чертеже:

26

WASHER

Заводской номер: 4015000168 Количество на модель: 1
4015000168
1
Work equipment G9190 Tilting cradle, assembly single tilt, light duty circle G9190
